нить полученные спектры и сделать выводы о том, что в них общего и в чем они отличаются.

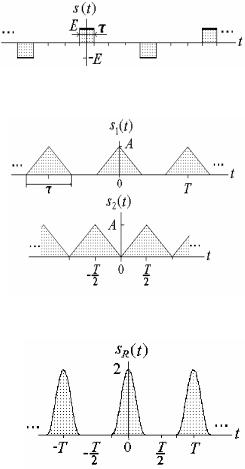

11. Выполнить предварительный анализ сигнала, приведенного на рис. 3.39, и его спектра. Рассчитать и построить спектр сигнала, если Е=1В, τ =400мкс. Показать, что в спектре этого сигнала отсутствуют гармоники с частотами
2nf1, де f1=1/Т – частота первой гармоники. 12. Выполнить предварительный анализ
сигнала s1(t), рис. 3.40, и его ожидаемого |
|
|
спектра. Рассчитать и построить спектр сиг- |
Рисунок 3.39 |
|
нала, если А=1В, Т= 100мкс, τ=40мкс. |
||
|
13.Выполнить предварительный анализ
сигнала s2(t), рис. 3.40, и его ожидаемого спектра. Рассчитать и построить спектр сигнала, если А=1В, Т=40мкс. Сравнить полученный спектр со спектром сигнала из задачи 12. Поясните отличия в спектрах.
14.Выполнить предварительный анализ сигнала, приведенного на рис. 3.41, и его ожидаемого. Сигнал представляет собой
периодическую |
|
|
последовательность |
Рисунок 3.40 |
|||
импульсов косинусоидальной формы |
|
||||||
|
|
|
t |
|
|||
sR (t) = |
1+cos 4π |
|
, | t |≤T / 4, |
|
|||
|
|
||||||
|
|
T |
|
||||
|
|
|
|
| t |>T / 4 |
|
||
|
0, |
|
|
|
|||
в пределах Т, где Т–период следования |
|
||||||
импульсов sR(t). Показать, что первые три члена |
|
||||||
ряда Фурье этого сигнала таковы |
Рисунок 3.41 |
||||||
sR (t) = 1 + |
8 |
cos(πt) + 1 cos(2πt) + |
|||||
|
|||||||
|
3π |
|
|||||
2 |
|
|
2 |
|
|||
15.СпомощьютеоремыПарсевалянайтисреднююмощностьколебания x(t) = 2 cos(104 πt)sin2 (2 104 πt).
