граммы; <DATE> - текущей даты (данные компьютера); <CALL>, <NAME>, <QTH> - позывного, имени и QTH корреспондента, внесенных в строку ввода данных для журнала log.log или из окна Партнера; <MYRST> - RST для корреспондента; <RST> - принятого от корреспондента RST. Или для автоматизации управления программой и повышения ее сервисных возможностей: <CR> - очистка строки; <LF> - перевод строки (каретки); <SP> - пробел; <F#>, <SF#> - вызов содержимого функциональных клавиш F# и Shift+F# в буфер передачи; <MYCALL>, <MYNAME>, <MYQTH> - посылка в буфер передачи позывного, имени, QTH, взятых из Setup; <RX> - немедленная остановка передачи и перевод в режим приема; <TX> - перевод программы в режим передачи и трансляция из буфера передачи; <CWID> - посылка позывного в Morse Code в буфер передачи со скоростью, установленной в Setup; <CLEAR> - очистка поля log для ввода новых данных. Имеется возможность в качестве макроса использовать команду <BRAG#>, где # - номер (от 0 до 9) подготовленного текстового файла с именем BRAG#.txt, который предполагается направить в передающий буфер для трансляции. Такие файлы готовятся любым текстовым редактором и должны быть размещены в директории MixW.

Программой допускается возможность вставлять любое количество макрокоманд, а с полным перечнем макрокоманд можно ознакомиться в файлах macro.txt и manual.txt, расположенных в директории MixW.

12. Использование функциональных клавиш и Hot-keys

MixW позволяет использовать 24 заранее подготовленных текста для функциональных клавиш F1-F12, Shift+F1-F12. В данных текстах можно использовать макрокоманды или их сочетания, вплоть до отсылки к другой функциональной клавише, например: Текст для F1:

<TX><CR><CALL> de <MYCALL> Hello dear <NAME> My RST is <MYRST><MYRST> My name is <MYNAME> My QTH is <MYQTH> My rig here is: <F4>...

где: <TX><CR><CALL><MYCALL> - обычные макрокоманды, а <F4> - отсылка взять и вставить текст из содержимого функциональной клавиши F4.

Для подготовки и редактирования текста указанные клавиши вызываются совместно с клавишей Ctrl. Сtrl+Enter - переход на новую строку в режиме ввода текста и редактирования содержимого функциональных клавиш.

Для повышения скорости управления программой наравне с ниспадающими и разворачивающимися меню, управляемыми с помощью мыши, можно использовать и т.н. "горячие клавиши" (Hot Keys):

Alt+C - очищает строку в окне ввода данных для log.log. Alt+E - переход в окно ввода данных для log.log.

Alt+G - "забирает" позывной из информационного окна и копирует его в окна журнала и Партнера.

Alt+H - Windows help (MixW.hlp).

Alt+I - активизирует окно информации по DXCC. Alt+K - переход в окно буфера ТХ.

Alt+M - переключает вид работы. Alt+P - активизирует окно Партнера.

Alt+S - сохраняет данные, введенные в окно ввода данных для log.log. Alt+T - вставляет в окно ввода данных Дату, Время, вид работы,

частоту, RST.

Alt+X - переключает в режим приема/передачи путем повторного нажатия.

Alt+Q - проверка имени по базе данных на QRZ CDROM. Для того,

cq hamradio

чтобы данная функция работала, необходимо в Setup - Misc - QRZ CDROM указать путь его нахождения, например: G:\callbk. Можно также скопировать с этого CD два файла callbkc.idx и callbkc.dat на винчестер с указанием соответствующего пути к ним в Setup - Misc - QRZ CDROM для более быстрой работы данной функции.

Alt+Left arrow - изменяет частоту приема на 1 Гц вниз.

Alt+Right arrow - на 1 Гц вверх.

Ðèñ.4 Alt+Shift+> - вверх на 100 Гц. Alt+Shift+< - вниз на 100 Гц.

Alt+5 (цифрового блока) - ставит метку на шкале спектрографа с указанием позывного в диалоговом окне работающей на этой частоте станции. При прохожде-

нии индикатора настройки вблизи такой метки в информационном окне высвечивается позывной этой станции. (Работает только с САТ-сис- темой). Быстрый переход вверх-вниз по этим меткам осуществляется нажатием клавиш Alt+PgUp(PgDn) цифрового блока.

Ctrl+L - переключает в регистр LATIN (только для RTTY). Ctrl+Shift+R - восстанавливает звуковую частоту в значение "по умол-

чанию".

Ctrl+Shift+N - мгновенная подстройка частоты передачи на частоту приема при использовании выключенной "nec".

Ctrl+Shift+A - вызов диалогового окна "Auto CQ" для ввода текста и выполнения установок автоматической подачи вызова с указанным интервалом времени для прослушивания. Клавишами Alt+A стартует функция AutoCQ, а Esc - прерывается для проведения QSO. Особенно удобно в контестовом режиме работы.

Ctrl+1, Ctrl+2 ... Ctrl+0 - сохраняет в памяти частоту и вид работы в соответствующих каналах (10 ячеек).

Alt+1, Alt+2 ... Alt+0 - восстанавливает из памяти соответствующих каналов частоту и вид работы (10 ячеек).

Esc - нажатие одного раза - останавливает передачу текста из ТХбуфера, нажатие дважды - немедленная остановка передачи и перевод программы в режим приема.

Полный перечень Hot Kyes приведен в файлах help.txt и manual.txt, расположенных в директории MixW.

О всех новинках и вопросах распространения программы MixW можно узнать, посетив web-страничку автора программы по адресу:

http://tav.kiev.ua/~nick èëè http://www.qsl.net/ut2uz

TNX UT2UZ, UU9JDR, UT5ULB.

Компьютерный интерфейс

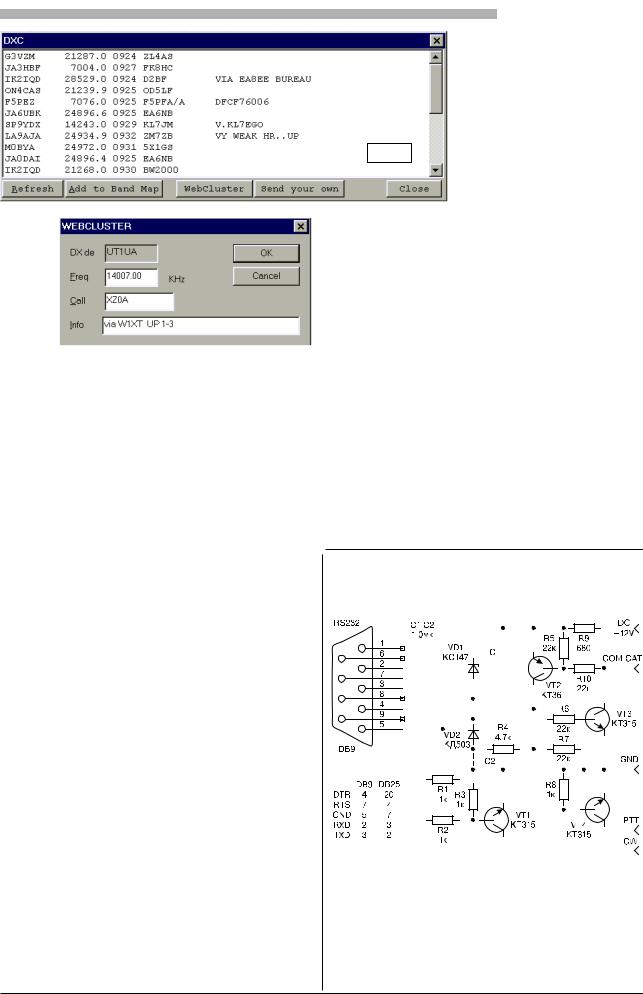

В радиоприемниках и трансиверах фирмы ICOM применен CI-V интерфейс, позволяющий подключать несколько аппаратов на одну общую линию. На рисунке приведена простая схема CI-V интерфейса c добавленными цепями управления прием-передача (PTT) и телеграфным выходом (CW). К нему можно подключать несколько трансиверов, но PTT и CW использовать только в одном из них. Впрочем, последние модели ICOM имеют “программный” PTT, передаваемый по шине CI-V. Необходимо отметить, что некоторые программы не умеют использовать один COM-порт для PTT/CW и CAT. В таком случае для PTT и CW можно использовать другой COM-порт или порт принтера.

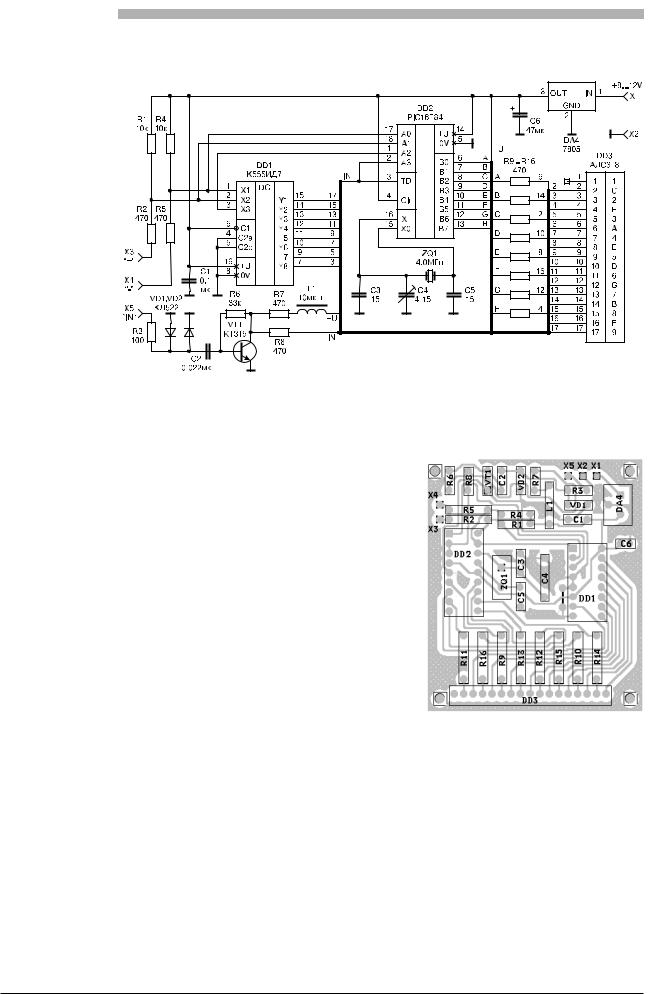

Принципиальная схема частотомера - цифровой шкалы приведена на рис.1. Она состоит из:

-формирователя входного сигнала, выполненного на транзисторе VT1. Сигнал измеряемой частоты, поданный на вход X5, ограничивается, усиливается и подается на вход PIC процессора для измерения;

-центрального процессора DD2 (PIC16F84), выполняющего функции измерения, расчета, преобразования, управления динамической индикацией и динамического опроса входных сигналов. Контакты X3 и X4 используются для выбора режима цифровой шкалы. Тактовая частота процессора определяется кварцевым резонатором ZQ1 и может изменяться в небольших пределах конденсаторами C3 и C4;

-светодиодного индикатора DD3 (АЛС318) для отображения часто-

òû;

-микросхемы DD1 (555ИД7) – дешифратора позиции отображаемой цифры;

-пятивольтового интегрального стабилизатора питающего напряжения DA4 (7805). Напряжение питания частотомера 8..12 В подается на контакты X1(+) и X2(-).

Функции устройства реализованы следующим образом:

При отключенных контактах X3 и X4 - работает как частотомер (режим измерения).

При подаче лог. «0» на X3 - складывает измеренные значения с заранее записанной в энергонезависимую память константой (цифровая

шкала).

При подаче лог. «0» на X4 вычитает по модулю эту константу из измеренного значения (цифровая шкала).

При подаче лог. «0» одновременно на выводы X3 и X4 через 1 сек. шкала перейдет в режим записи константы, отобразит на индикаторе

"макетнице".

Теперь немного информации для тех, кто не имеет большого опыта работы с PIC процессорами. Для транслирования исходного текста программы в машинный код процессора использовался широко распространенный, бесплатный ассемблер MPASM, для программирования – программатор PIX, также бесплатный и доступный на многих серверах. Сушествует много других ассемблеров и программаторов, однако эти наиболее доступны для пользователей с небольшим опытом. Их можно скачать со странички автора http://www.geocities.com/ alldn/hamradio. Схемы аппаратной части программатора находятся в файле программатора PIX.

Архивы MPASM и PIX распаковываем в разных директориях MPASM и PIX соответственно, файл DigiScal.asm с исходным текстом программы частотомера переписываем в директорию ассемблера MPASM.

1. Трансляция исходного текста

Набираем команду MPASM DIGISCAL.ASM. После выполнения программы на экране дисплея должно быть следующее:

MPASM 01.40 © 1993-96 Microchip Technology Ink./Byte Craft Limi

Checking c:\MPASM\DIGISCAL.ASM for symbols…

Assembling…

DIGISCAL.ASM 639

Building files…

Press any key to continue.

Отсутствие сообщения об ошибках и предупреждений говорит о том, что программа оттранслирована правильно. После трансляции в директории MPASM появятся несколько файлов с именем DIGISCAL и разными расширениями. Файл DIGISCAL.HEX и есть тот файл, который будет записан в PIC процессор.

2. Программирование PIC процессора

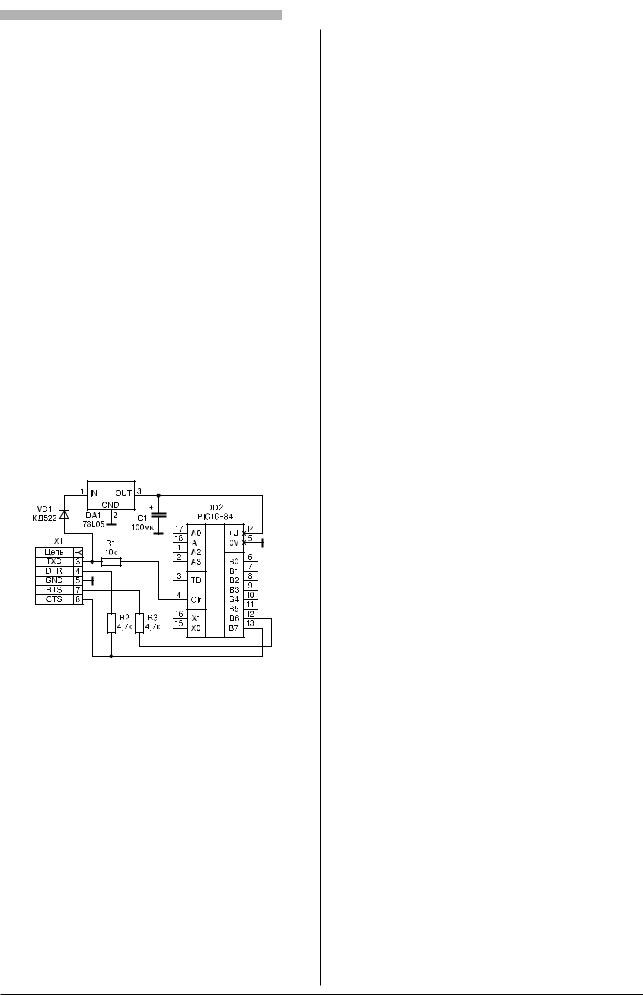

2.1. Переходим в директорию PIX, запускаем программу PIX.EXE, подключаем к разъему COM2 аппаратную часть программатора с вставленным PIC процессором (рис.3).

Ðèñ.3

2.2.Даем команду F7 (Erase) – стираем ранее записанную информацию, т.к. новые микросхемы заполнены нулями, которые нужно «стереть». Микросхема без информации заполнена 3FFF, а ее энергонезависимая память FF. После стирания в этом можно убедиться, посмотрев содержимое памяти командой F4 (Read).

2.3.Даем команду F3 (File) и выбираем файл DIGISCAL.HEX из директории MPASM.

2.4.Последняя команда – F9 (Blow) – запись микросхемы.

После завершения процесса программирования появляется надпись “All loaded Areas Blown OK 1195 mSec”, последняя цифра может отличаться в зависимости от быстродействия компьютера.

2.5. Отключаем аппаратную часть программатора от порта COM2 и выгружаем программатор командой ALT-X.

Микросхема запрограммирована и готова к работе в частотомере. Правильно собранный частотомер - цифровая шкала с запрограммированным PIC процессором почти не требует настройки. Минимальная настройка заключается в подаче на вход частотомера эталонной частоты и подстройки конденсатора C4 до получения правильных показаний на индикаторе. При этом, возможно, потребуется корректи-

ровка емкости C3.

ОТ РЕДАКЦИИ: Ограниченный объем данной статьи не позволяет разместить исходный текст программы частотомера (файл DigiScal.asm), его можно найти на http://www.geocities.com/alldn/ hamradio/ или на http://radiohobby.da.ru, а также заказать дискету в редакции с оплатой наложенным платежом расходов на пересылку и стоимости дискеты. E-mail автора: alldn@yahoo.com

Автоматический антенный тюнер АТ-130 от ICOM

Б.Витко (UT5UE), руководитель сервис-центра Концерна “Алекс”

Технические данные:

количество каналов памяти - 45; рабочий диапазон частот - 1,6…30 МГц; подводимая мощность - 150 Вт (РЕР); входное сопротивление - 50 Ом;

потребляемая мощность во время автоматической настройки - 5-15 Вт;

время настройки - 2-3 сек (общее), 15 сек (макс.), 1 сек (с памяти); настройка по КСВ - не хуже 2,0:1;

тип применяемой антенны - Marconi с RF заземлением (длинный провод) длиной более 7 метров;

напряжение питания 13,6В+/-15% (DC) от трансивера; диапазон рабочих температур от –30°C до +60°C; размеры - 230х80х340 мм; всепогодное исполнение; вес - 2,5 кг (АТ-130), 2,7 кг (АТ-130Е).

Работой АТ-130 управляет 8-битовый микропроцессор. Тюнер, функциональная схема показана на рис.1, настраивает антенную систему

ñморским трансивером IC-M710, используя 4 датчика: прямой (D1) и обратной (D13, D14) мощности, фазы (IC9, L2, L3), сопротивления (D7, D8, D11, D12). Данные с них поступают на процессор (CPU), который

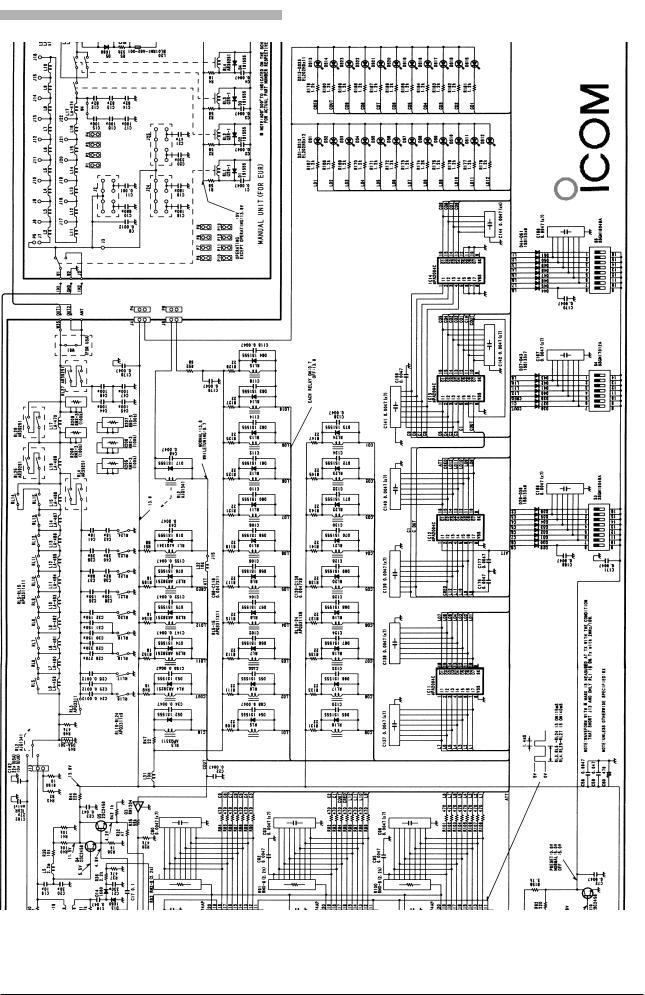

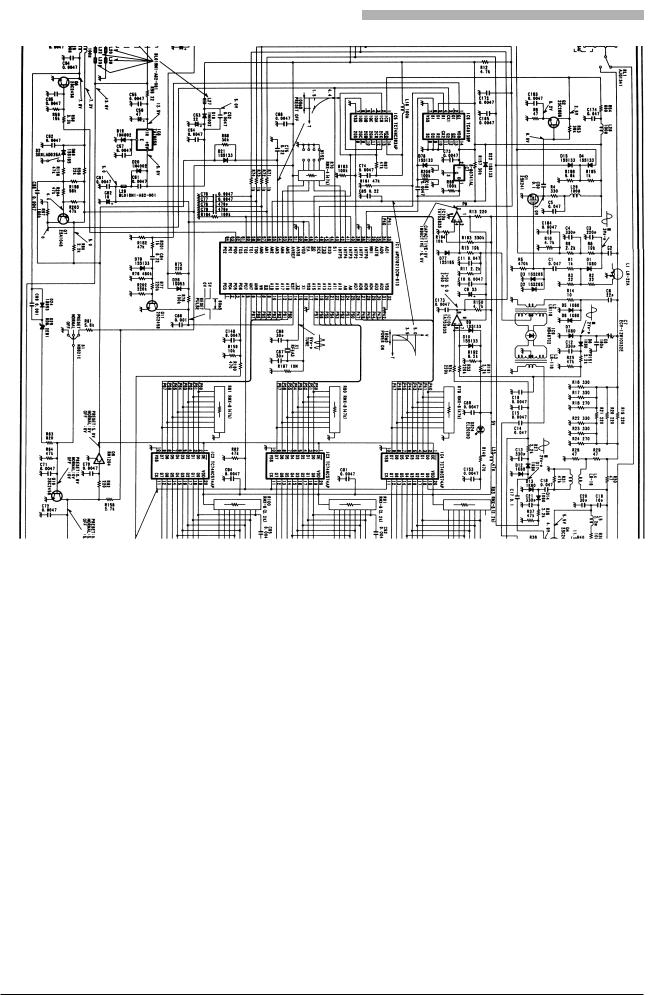

ñпомощью исполнительных реле управляет конфигурацией и параметрами Г-образной согласующей LC цепи. Электрическая схема АТ130 представлена на рис.2 (см. стр.44, 45). Для минимизации помех другим станциям и обеспечения безопасного режима выходного каскада передатчика во время согласования в АТ-130 предусмотрено снижение подводимой к антенне мощности с помощью аттенюатора (АТТ на рис.1, R16…R24 на рис.2).

Датчик прямой мощности состоит из направленного ответвителя L1 и D1 (рис.2). Постоянное напряжение с этого датчика, пропорцио-

нальное прямой мощности с трансивера поступает на процессор IC1 ( PD78212CW-613).

Датчиком обратной мощности является мостовой рефлектометр R28-R31, L4 (рис.3), сигнал с которого выпрямляется D13, D14 и подается на процессор IC1.

Цель датчика фазы (IC9, L2, L3 – рис.4) – обнаружить и компенсировать реактивности. Когда L3 нагружена на активное сопротивление, на выходе IC9 будет около 4 В. В случае индуктивной нагрузки это напряжение снижается, а емкостной – увеличивается. Далее оно поступает на компаратор IC10a (TA75393S), на выходе которого будет 5 В при индуктивной нагрузке и 0 В при емкостной.

Датчик сопротивления состоит из D7, D8, D11, D12, Q4, IC10b
