Программа MixW создана киевским радиолюбителем-программис- том Николаем Федосеевым, UT2UZ. Цель - получить программный продукт, объединяющий все основные нужды радиолюбителя: аппаратный журнал, работа в соревнованиях, поддержка всех видов связи, прогноз прохождения, вычисление расположения спутников, поддержка управления большинства фирменных трансиверов и антенными поворотками...

Вниманию читателей предлагается описание одной из последних версий на период подготовки статьи (версия 1.36 от 8 января 2000 г.).

1. Системные требования

IBM PC с процессором не ниже 486-DX4/100MHz. Операционная среда Windows 95/98, NT. Оперативная память 8 MБ (предпочтительнее 16 MБ). Цветной (предпочтительнее) или монохромный монитор. Винчестер для инсталляции (MixW занимает 1,4 MБ в распакованном виде). 16-битовая звуковая карта, инсталлированная под Windows. Один COM-порт (в случае использования интерфейсных функций программы). Мышь для ПК.

2. Краткий обзор возможностей MixW

2.1. MixW имеет:

-удобный многооконный экранный интерфейс с ниспадающими и разворачивающимися меню на котором размещены: основные кнопки

èпереключатели для оперативного управления, индикаторы режимов работы и частоты, азимутальная карта мира и др.;

-разработанный автором индикатор настройки в виде спектрографа, позволяющий быстро и точно настроиться на программном уровне на станцию, не изменяя частоты трансивера;

-встроенный журнал проведенных QSO;

-дополнительное окно партнера для ввода основных сведений о проводимом QSO;

-большой спектр макрокоманд, позволяющих более оперативно проводить связи;

-24 функциональных клавиши с заранее подготовленным текстом для передачи с использованием макрокоманд;

-встроенный шумоподавитель для PSK, QPSK, FSK31 и RTTY;

2.2. MixW может:

- принимать в реальном времени PSK, QPSK, FSK31 (одновременно две станции по одному входу), RTTY, PACKET, CW;

Виктор Ткаченко, UT1UA, г.Киев

-передавать PSK, QPSK, FSK31, RTTY, PACKET, CW и звуковые файлы в SSB;

-определять и индицировать позывные, появляющиеся в приемном окне, и давать сведения по ним (например: QSO BEFORE, NEW COUNTRY);

-по префиксу позывного определять и показывать на карте азимутальное направление на корреспондента, подсказывать страну, континент, зоны по WAZ, ITU, расстояние до корреспондента;

-по позывному - было ли QSO с данным корреспондентом, каким видом и на каких диапазонах;

-конвертировать данные аппаратного журнала (file log.log) в форматы других log-программ;

2.3. MixW поддерживает:

-работу основных функций Windows (управление мышью, Drag and Drop, Copy, Clear, Print, Delete);

-многоязычный интерфейс (русский, английский, итальянский, французский, испанский и др.);

-работу САТ-систем трансиверов целого ряда моделей и фирм (управление основными функциями трансивера непосредственно из программы, требует соответствующего интерфейса);

-работу в основных PSK, RTTY, CW и SSB-контестах с автоматическим оформлением отчетов;

-работу с "QRZ" CD-ROM или его отдельной базой данных;

-совместную работу с DX-Cluster, позволяющую при использовании САТ-системы быстро перестраивать трансивер на указанную в кластере частоту и вид работы, вносить свои собственные данные в DX-Cluster.

3. Установка MixW и описание экранного интерфейса

Для установки программы необходимо запустить инсталляционный файл MixWХХХ.exe (где ХХХ -порядковый номер версии) и следовать указаниям Wizard. Данный файл автоматически создаст директорию MixW (по умолчанию - в директории Program Files), куда скопируется весь пакет файлов программы. ShortCut MixW по умолчанию разместится в Start-Program меню Windows. Нажав мышкой ShortCut MixW запустится программа MixW, главное экранное меню которой показано на рис.1 (а в цвете - на первой странице обложки).

Рабочие окна главного меню имеют следующие назначения:

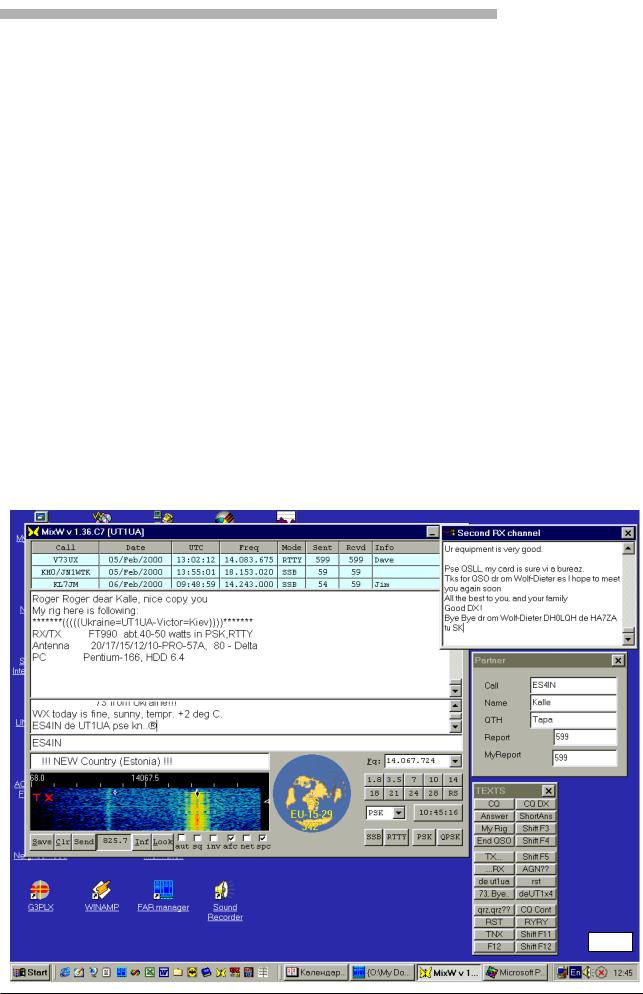

Окно 1 - серо-голубое (вверху), показывает сведения о последних

QSO, записанных в аппаратный журнал (файл log.log).

Окно 2 - желтое (второе сверху), для основного приемного канала. Окно 3 - для передающего буфера. (Все три окна имеют автопрок-

рутку).

Окно 4 - для ввода данных о QSO: позывного, принятого и переданного RST, имени, QTH и т.д., которые при заполненном окне партнера вводятся автоматически нажатием на окно указателя времени на панели программы.

Примечание: для редактирования данных, внесенных в журнал log.log, который расположен в директории MixW, можно использовать любой текстовый редактор или, отметив левой клавишей мышки необходимое QSO в окне 1 и нажав правую клавишу, активировать режим Edit. Режим Add предназначен для ручного ввода данных о QSO's, проведенных, например, ранее, без использования MixW.

Окно 5 - информационное, для вывода позывного, который программа автоматически выделила в приемном окне, а также сведений о повторности связей с данным корреспондентом или сведений типа "NEW COUNTRY!!!".

Окно 6 - для приема по второму каналу (second RX channel), активируется нажатием Shift+левая кнопка мыши (убирается - Shift+правая кнопка мыши).

Далее вниз расположен спектрограф-индикатор настройки. Метка настройки основного канала имеет вид белого ромба, расположенного у верхней линии окна, за которым синхронно перемещается метка RX - ромб черного цвета (в обычном режиме - не видна). С правой стороны спектрографа расположен затемненный треугольник - индикатор точ- ной настройки на станцию (в процессе работы - передвигается по вертикали).

Ниже индикатора расположены кнопки (слева-направо):

Save (Сохр) - при нажатии левой кнопки мыши сохраняет на жестком диске в файле log.log данные, введенные в строку 4-го окна (при вводе необходимо соблюдать синтаксис: позывной, мой рапорт, рапорт, имя, QTH, дата, время, вид, частота, дополнительная информация).

Clear (Очс) - очистка данных, введенных в строку 4-го окна.

Send (Фл) - вызывает окно Windows "Open File" ("Открытие файла") для выбора и загрузки в передающий буфер файла для трансляции.

Цифровое окно - указывает частоту настройки индикатора в Гц. При первом запуске индицирует частоту, выставленную в меню Setup- Spectrum-Initial Sound Fq.

Info (Инф) - осуществляет поиск и вывод DXCC информации по позывному, введенному в строку ввода данных о QSO, или префиксу. В появившемся диалоговом окне INPUT BOX можно набрать любой позывной или префикс, по которому необходимо получить информацию.

Look (Иск) - осуществляет поиск по заданному критерию в файле данных log.log. Удалив в появившемся диалоговом окне INPUT BOX имеющийся позывной и нажав кнопку ОК, можно просмотреть весь журнал.

Справа от кнопок расположены специальные кнопки-флажки:

aut (aвт) - включает автоматическую работу шумоподавителя (в режиме PSK и RTTY).

sq (ш/п) - включает работу шумоподавителя вручную.

inv (инв) - инвертирует сигнал USB-LSB относительно выставленного по умолчанию в Setup.

afc (апч) - автоподстройка звуковой частоты приема (в пределах 8 Гц).

net - автоподстройка звуковой частоты передачи относительно частоты приема.

spc - включает канал приема и индикатор-спектрограф. Примечание: в скобках указаны сокращения для русифицированно-

го экранного интерфейса.

Справа от окна индикатора расположена азимутальная карта. Нажатие левой кнопки мыши в области карты включает просмотрщик суммарной таблицы по данным, внесенным в журнале log.log, а Shift+левая кнопка мыши активирует режим пересчета данных, введенных в log.log для итоговой таблицы (этот режим необходимо включать после ручного ввода данных в аппаратный журнал).

Под картой расположен индикатор интермодуляционных искажений

для PSK (IMD) - включается автоматически при приеме станции, работающей на передачу без транслирования текста хотя бы в течение 3-4 сек.

В правом нижнем углу помещен блок окон и кнопок управления трансивером и видами работы:

Окно Fq - индикация частоты VFO трансивера (работает в случае использования CAT-системы трансивера).

1.8...28 - кнопки переключения диапазонов.

RS - кнопка включения режима работы через радиолюбительские спутники с использованием Split.

Всплывающее окно выбора вида работы (CW,USB, LSB, SSB, RTTY, SSTV, FAX, AM, FM, PSK, QPSK, FSK31, AX25, AX25TX).

Индикация текущего времени GMT (устанавливается программой автоматически из системных часов с учетом временной зоны). Программа чувствительна к формату представления времени: убедитесь в правильности установки по формату ЧЧ:ММ:СС.

SSB, RTTY, PSK, QPSK - кнопки оперативного переключения основных видов работы. Под кнопками PSK и QPSK находятся "скрытые" индикаторы в виде красных светодиодов, которые включаются (мига-

ют), индицируя фактический вид работы.

4. Соединение компьютера с трансивером

Программа не требует установки терминала TNC, достаточно иметь в распоряжении компьютер и инсталлированную под Windows звуковую карту. Для работы в MixW необходимо сигнал звукового выхода трансивера (желательно линейный) подать на вход звуковой карты компьютера, а ее выход - на микрофонный вход трансивера через простой резистивный делитель, обеспечив на микрофонном входе не более 10 мВ, используя экранированные кабели. Для получения максимальной развязки между компьютером и трансивером следует применять трансформаторы по сигнальным цепям и оптронные развязки по цепям управления. Микрофон при работе RTTY, PSK, QPSK, FSK31 следует отключать.

С помощью аппаратных средств компьютера System Volume необходимо отрегулировать уровни входа и выхода звуковой карты, контролируя по приборам уровень раскачки, и отсутствие искажений. Для этого входим в меню Start-Settings-Control Panel-Multimedia Properties и

нажимаем Recording (для регулировки уровня по приему). Выбираем (Select) Line Volume и, передвигая ползунок, подбираем уровень, при котором поле индикатора-спектрографа на цветном мониторе при отсутствии сигнала станции (только шум эфира) в режиме Waterfall (Водопад) имеет сине-голубую окраску, что свидетельствует о правильно выбранном уровне входного сигнала. При настройке на станцию появится желтая полоса-дорожка, изменяющая окраску до красной в зависимости от величины входного уровня. Регулировку уровня по выходному сигналу производим следующим образом. Как и ранее, в меню

Multimedia Properties, нажимаем теперь Playback и ползунком System Volume от минимума до максимума увеличиваем уровень выходного сигнала, контролируя сначала качество сигнала по акустическим системам ПК или наушникам, а после, подавая выходной сигнал на вход трансивера - по контрольному приемнику или приборам. Окончательно эту операцию лучше произвести в эфире, попросив кого-либо из операторов, желательно соседей, посмотреть Ваш PSK-сигнал на спектрографе MixW и измерить IMD, который должен быть не менее 22-25 дБ (очень хороший результат - более 30 дБ).

ВНИМАНИЕ!

а) Не допускайте "перекачки" по входу трансивера сигналом с выхода звуковой карты - это ухудшает "читаемость" сигнала и многократно увеличивает полосу излучения.

б) При работе цифровыми видами связи Speech Processor необходимо отключать.

в) Вся аппаратура должна быть заземлена, а соединения производите только в выключенном состоянии во избежание выхода из строя узлов персонального компьютера.

г) Аппаратура должна быть согласована с антенным хозяйством, чтобы исключить возможности наводки ВЧ напряжения на компьютер.

Для перевода трансивера в режим приема/передачи можно использовать VOX-систему или схему РТТ (см. Help MixW, "Радиохобби" ¹5/

99ñòð.29 è ¹1/2000 ñòð.41).

5.Настройка программы и установки в Setup. Нажатием в левом верхнем углу пиктограммы "бабочка" активизируется ниспадающее меню, в котором выбираем:

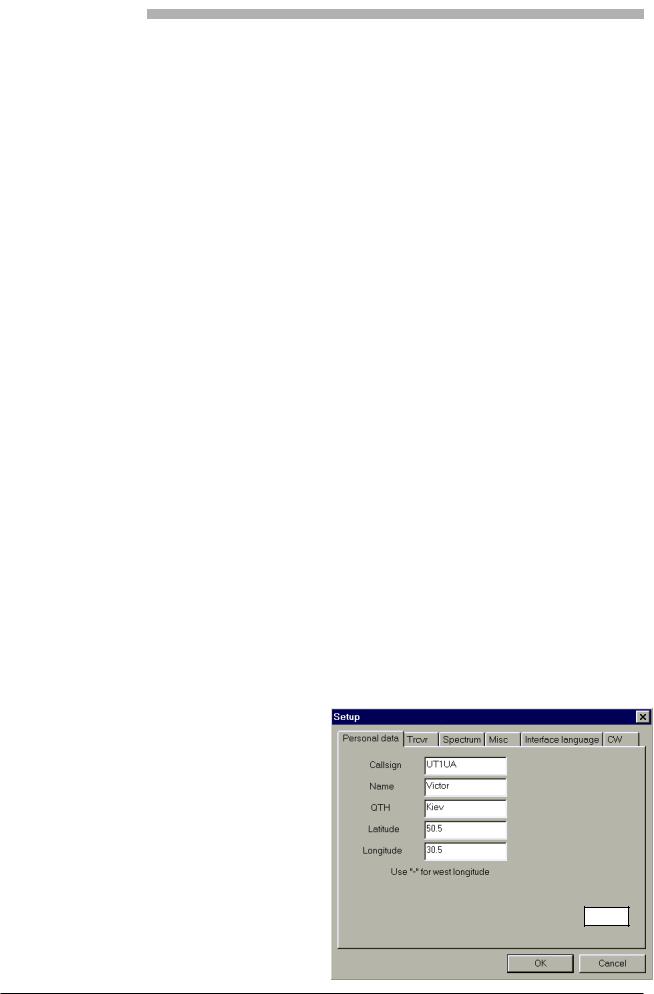

5.1.Setup, состоящий из шести частей (рис.2):

5.1.1.Personal data (персональные данные пользователя) - введите позывной (большими буквами), имя, QTH, координаты (широту и долготу) в градусах.

5.1.2.Trcvr - установки для интерфейса вашего трансивера, где: Com - выбор номера последовательного порта для обмена данными; Speed - выбор скорости обмена данными через порт (по документации на трансивер); CAT/RCP - выберите тип трансивера, если не использует-

Ðèñ.2

ся - выставляется None; Swap CW/PTT - схема обмена данными для CW и PTT - реверс.

PTT is always ON - РТТ всегда включен (режим передачи). Некоторые CAT-системы некорректно работают с COM-портом. В этом слу- чае можно использовать данную функцию вместо VOX.

Digital Op Mode Command - цифровая команда для управления режимами трансивера.

Digital modes use - выбранный по умолчанию режим USB, LSB. 5.1.3. Spectrum - установки для индикатора настройки-спектрографа: Initial sound fq - выставляется звуковая частота от 300 до 3000 Гц, на

которую программа настраивается по умолчанию и выставляет ромбик

âверхней области окна настройки-спектрографа. Ее выбирают, исходя из средних частот самых "узких" фильтров приемника, как по ПЧ, так и в случае применения звуковых "пик" фильтров.

Spectrum start - начальная звуковая частота индикации спектрографа.

RTTY HITONES - то же, что и предыдущие два параметра, только для RTTY в случае приема в более высокочастотной области, нежели в режиме PSK или CW, иначе "флажок" в этом окошке не ставится.

Zoom - изменяет масштаб отображения шкалы спектрографа от 1 до 3 крат.

Average spectrum - изменяет формы отображения сигнала, где: Show average - показывать линию усредненного сигнала или нет; Inverted - показывает перевернутую линию усредненного сигнала; Thick line - показывает усредненный сигнал толстой линией (на компьютерах с невысокой скоростью CPU лучше не активировать).

5.1.4.Misc, где CW ID - выбирается скорость передачи CW-иденти- фикатора (передача Вашего позывного телеграфом после, например, CQ в режиме PSK) от 1 до 3 крат (1-медленнее, 3-быстрее); Use "de" - добавляет "de" перед позывным при передаче CW-идентификатора, а

âконтестовом режиме игнорирует DE как штат DELAWARE; Large Screen - большой или нормальный вид экрана; Simple TX buffer - переключает ТХ-буфер на простой (без функций редактирования и т.д.) при котором переданный текст не "исчезает" из буфера; QRZ CDROM - указывается путь размещения CD-ROM "QRZ" для поиска находящихся в нем данных; Use Band Map - при использовании CAT-системы управления трансивером показывает так называемую карту диапазона, где поме- чены частоты станций, внесенных в память трансивера, и позволяет оперативно "просмотреть" эти частоты прямо из MixW; Save TRCVR Fq and Mode on Exit - запоминает частоту (диапазон) и режим работы при выходе из программы (и восстанавливает эти данные при повторном запуске); Select FONT - позволяет выбрать отображаемый на экране фонт шрифтов для приемного и передающего окон, строки ввода данных; AutoWrap - автоматический перенос слов на экране, указать количество знаков в строке (с учетом пробелов).

5.1.5.Interface language - выбор языка отображения основного экрана и диалоговых окон.

5.1.6.CW - установки для работы в телеграфном режиме, где Pitch - устанавливается частота настройки по умолчанию (аналогично п.1.5.3. - Initial sound fq); LSB - использование по умолчанию нижней боковой полосы в CW; Numbers - передача цифр в сокращенном виде, где "0 as T" - ноль передается как Т, "1 as A" - единица как А, "9 as N" - девятка как N; "Skip leading 0" - незначащий ноль упускается; Use SoundBlaster for CW output - использование звуковой карты для формирования CW сигнала. При отсутствии "флажка" в этом окошке телеграфный сигнал поступает через COM-порт (сигнал DTR) и CAT систему трансивера.

5.2. Contest dialog - диалоговое окно для выбора наименования соревнований и необходимых установок, которые поддерживаются программой MixW, где Contest - выбор наименования соревнований; Class - выбор класса участия в данных соревнованиях; Period - индицируется период участия в соревнованиях (заложено программно из условий соревнований), время UTC; Begin - начало соревнований, после нажатия

âжурнале производятся специальные пометки для QSO, по которым будет составляться отчет; Check log - выводится суммарная таблица с результатами участия в данных соревнованиях на момент просмотра и составляются два итоговых файла: "yourcall.log" и "yourcall.sum", необходимых для отправки отчета в электронном виде; End - окончание соревнований, нажать для окончания участия в соревнованиях и подведения итогов; Close - закрыть диалоговое окно Contest dialog.

5.3. AX25 Setup - установки для работы в PACKET.

5.3.1.General - общие установки.

-Incoming MyCalls - список "ваших" позывных, с которыми нЕкто может соединиться. Пример: "UU9JDR UU9JDR-1 UU9JDR-2". Записываются через пробел. Максимум 10. (Во всех случаях используется запись позывного в форме CALL-ssid, где CALL - сочетание из букв латинского алфавита и цифр [до 6 знаков], а ssid - число от 0 до 15. "UU9JDR" - то же, что и "UU9JDR-0", всего до 10 позывных).

-Always accept incoming connections - при входящем соединении не спрашивать разрешение на соединение, а всегда его разрешать.

-My Digi's Calls - перечень позывных (до 10), используемых в каче- стве диджипитеров, указывая которые, другие станции могут использовать Вашу в качестве диджипитера.

-Enable digipeating - включить/выключить диджипитерные функции Вашей станции.

-Modulator/demodulator type - тип модуляции, где "HF 300 baud" - обычный КВ-пакет с настройкой на станцию по спектрографу; "VHF 1200

Standard" - совместимый с TCM3105; "VHF 1200 Zero-crossing" - модуляция с переходом к следующему биту при пересечении выходным напряжением нуля; "VHF 1200 FX469" - совместимый с модемами на чипе FX469 (все три последних типа отличаются частотами двух тонов для "0" и "1"); "VHF 2400 и 4800 FX469" - режимы, совместимые с чипом FX469; VHF custom afsk - частоты и скорость, задаваемые пользователем.

-Use PSK on 2400/4800 baud - использовать "манчестерское" кодирование в режимах, совместимых с FX469, на скоростях 2400 и 4800 бод.

5.3.2. Parameters - параметры протокола.

-Max Frame - максимальное количество кадров, которое станция передает, не дожидаясь подтверждений на них - максимум 7. Чем больше, тем быстрее будет связь (не надо лишний раз щелкать прием/передача). Актуально, например, при перекачке файлов с BBS. При плохой связи лучший выбор = 1.

-PacLen - длина информационной части кадра в байтах, 1..255 (т.е. собственно, количество полезной информации). В плохих условиях PacLen нужно уменьшать. Обычное значение - около 100.

-TxDelay, ms - задержка в миллисекундах между моментом включе- ния передатчика и началом передачи пакета, в течение которой передается двухтональный сигнал (01010....) для перевода трансивера в режим передачи и синхронизации модема другой станции.

-TxTail, ms - задержка в миллисекундах между временем окончания передачи пакета и выключением передатчика, в течение которой передается двухтональный сигнал (01010....) для перевода трансивера в режим приема. Обычно этот параметр равен 0.

-Persist, Slot Time - параметры алгоритма доступа к каналу. Предположим, что у одной из станций имеется непереданный пакет. В первую очередь, станция дожидается пропадания сигнала DCD (индикатор наличия несущей от другой станции). После этого генерируется случайное число в диапазоне 0...255. Если параметр Persist (установленный в этом же диапазоне) оказывается бОльшим, чем это число, происходит переключение на передачу (задержка TxDelay, передача пакета, задержка TxTail, переключение на прием). В противном слу- чае, происходит задержка на время Slot Time (миллисекунд) и генерация следующего случайного числа. Применение этого алгоритма необходимо для минимизации "столкновений" при работе на одной частоте нескольких станций.

-Retry time, s - время в секундах, через которое будет происходить повторная передача кадра.

-Retry limit, s - лимит повторно переданных кадров, после превышения которого происходит рассоединение.

-Resp dilay, ms -задержка в миллисекундах между получением кадра

èгенерированием подтверждения на него.

-Idle poll time, s - время в секундах для "проверки работоспособности" станции, с которой установлено соединение.

-Red.time, s - время в секундах, по истечении которого при отсутствии передаваемых данных происходит рассоединение.

-Enable full duplex - включение/выключение режима полного дуплек-

ñà.

5.3.3. Beacon/Monitor - параметры маяка и мониторинга пакетов, где Source call - позывной станции отправителя; Dest.Call - позывной станции получателя; Digis - позывные транзитных станций для кадра маяка; Beacon Text - текст маяка; Interval, s - интервал времени в секундах передачи кадра маяка; Enable Beacon - включение станции в режим работы маяка; Monitor Mask - типы кадров, подлежащих отображению: I - информационные кадры; UI - "ненумерованные" информационные кадры (например, передаваемые маяком); SABM,DISC,UA,DM,FRMR - "супервизорные кадры" - запросы и подтверждения на соединение и разъединение; RR, RNR, REJ - кадры-подтверждения приема.

5.3.4 TNC_Custom AFSK - задаваемые пользователем параметры контроллера TNC и настройки модема (частота и скорость), где Com Port - выбор номера последовательного порта для обмена данными (не должен совпадать с номером порта, указанным в меню Setup); Speed - выбор скорости обмена данными через порт (по документации на TNC); Data bits - количество бит данных по документации на TNC; Stop bits - количество стоп-битов по документации на TNC; Flow control - для управления потоком использовать сигналы DTR, RTS; Kiss mode enable commands - специальная команда перевода контролера в Kiss-режим (по умолчанию установлены команды для контроллера типа TNC2, строки разделяются комбинацией символов "\n"); Custom AFSK - скорость

èчастоты для "VHF custom AFSK" из списка меню General.

5.4.Export to CSV - конвертирование данных файла журнала log.log в формат CSV, log.csv.

5.5.Export to ADIF - конвертирование данных файла журнала log.log

âформат ADIF, log.adi.

6. Работа в режиме PSK

После того, как Вы соединили трансивер с компьютером, убедились, что сигнал с трансивера поступает на вход звуковой карты, а сигнал с ее выхода поступает на звуковой вход трансивера, сделали необходимые установки в Setup можно приступать к работе в программе. Запускаем программу нажатием кнопкой мыши в меню Start-Programs MixW (пиктограмма "бабочка"), убеждаемся, что индикатор-спектрограф реагирует на принимаемые трансивером сигналы, ставим "флажки" в окошках "aut", "afc", "spc". Программа стартует по умолчанию в режи-

ме PSK. Находим станцию, работающую в PSK (наиболее вероятно - в участке 14,068-14,072 МГц), подводим указатель мыши в виде вертикальной пунктирной линии к середине "дорожки" сигнала PSK (режим индикатора Waterfall "водопад" на рис.3а) и нажимаем левую кнопку мыши, фиксируя частоту настройки. В окне 2 (основной приемный канал) должен начать отображаться текст принимаемой станции. Использование индикатора настройки в виде Waterfall ("водопад") предпочтительнее, так как дает возможность по оставшейся на индикаторе "дорожке" произвести точную настройку даже после того, как станция переключилась на прием и в реальном времени не работает на передачу. Подобный эффект дает и режим индикатора "анализатор спектра с заполнением" (рис.3б), а режим "чистого" анализатора может быть полезен для более тщательного анализа и визуальной идентификации вида работы по спектру сигнала (рис.3в). Используйте Alt+W для переключения формы отображения индикатора.

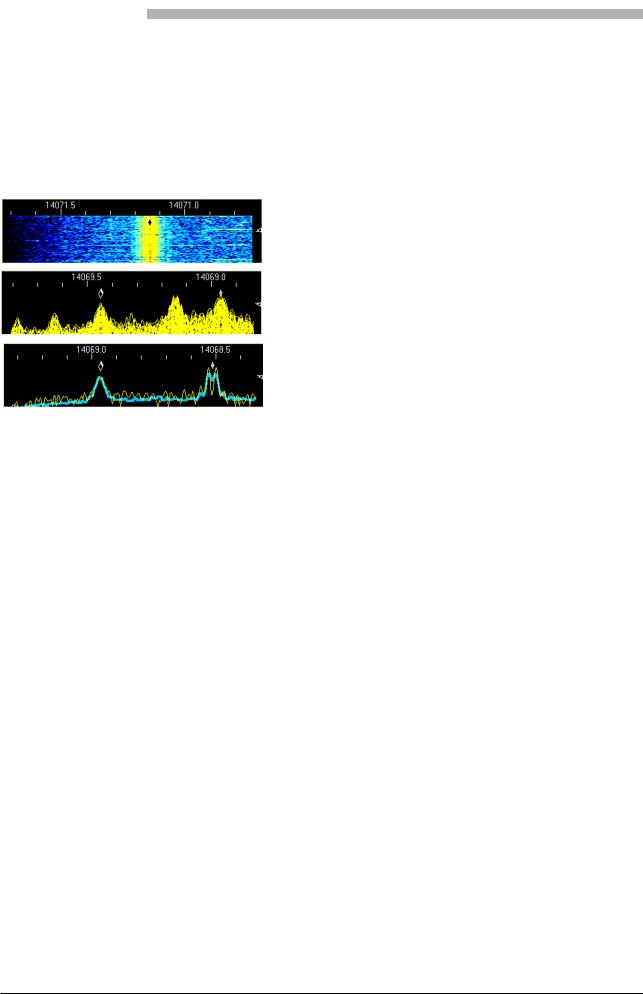

Ðèñ.3à

Ðèñ.3á

Ðèñ.3â

Расположенный в правой части окна индикатора треугольник при точной настройке своей левой вершиной будет находиться против метки "-". В противном случае можно подстроиться вручную (в пределах 8 Гц) путем подвода указателя мыши к вершине данного треугольника и в момент его преобразования в правую стрелку "-->" нажать левую кнопку мыши - треугольник выровняет свое вертикальное положение против метки "-", что свидетельствует о точной настройке на сигнал корреспондента.

При работе на поиск для автоподстройки на корреспондента можно ставить флажки в окне "afc" и (или) "nec". При работе на общий вызов функцию "nec" рекомендуется отключить, чтобы частота передачи была постоянной и не зависела от частоты корреспондента. Если корреспондент отвечает не точно на частоте, можно использовать функцию RIT, для этого необходимо подвести указатель мыши на середину сигнала корреспондента и нажать ПРАВУЮ кнопку мыши, появившийся в этом участке треугольник темного цвета свидетельствует о том, что частота приема уже в стороне от частоты передачи. Следует помнить, что при этом "nec" должна быть выключена. Вернуться на исходную частоту можно, нажав ЛЕВУЮ кнопку мыши на основном равностороннем треугольнике, а перевести частоту передачи на частоту приема - нажатием клавиш Shift+Ctrl+N. Если возникла необходимость "прослушать" одновременно второго корреспондента, работающего в зоне видимости индикатора-спектрографа, подведите указатель мыши на вторую станцию и, удерживая нажатой клавишу Shift, фиксируйте левой кнопкой мыши частоту настройки второго канала приема - в этот момент появится окно приема по второму каналу (рис.1), которое можно "перетащить" в удобное место и изменить его размеры по своему усмотрению. Выключа- ют его работу, нажав Shift+правую кнопку мыши. Функции "afc" и "nec" во втором канале приема не действуют. Если возникла необходимость немедленно ответить корреспонденту принимаемому по второму каналу, достаточно нажать клавиши Shift+Ctrl+S, чтобы "обменять" частоты настройки между первым и вторым каналами приема. Повторное нажатие данной комбинации клавиш возвращает исходное состояние.

Во время приема текста передающей станции, используя функции мыши, можно одновременно заполнять окно Партнера (рис.1), "перетаскивая" принятый и выделенный текст (позывной, имя, QTH, RST) из окна 2 (RX), или набирать текст с клавиатуры в окне 3 (ТХ) для последующей трансляции в эфир, а также использовать двойной щелчок курсора мышки на позывном, что позволяет вставить его в строку ввода данных для журнала (окно 4) и одновременно в окно Партнера. Из информационного окна 5 позывной переносится в окно 4 клавишами Alt+G или "перетаскивается" мышкой после его выделения двойным щелчком.

Примечание: Для более качественного приема в условиях помех можно использовать имеющиеся в трансивере фильтры, сужающие полосу пропускания, а также применить цифровой фильтр DSP. В некоторых случаях следует отключать АРУ (AGC).

Текст для трансляции в буфер передачи (окно 3) набирается с клавиатуры или вставляется ранее подготовленный с использованием функциональных клавиш F1...F12, Shift+F1...Shift+F12, макрокоманд и brag-файлов, а также текстовых файлов (кнопка Send). Помещенный в буфер текст будет передаваться от начала до установленного в выб-

ранном месте текста курсора, где передача текста останавливается, и далее можно редактировать следующий за курсором текст, а также прекратить дальнейшую передачу с последующей очисткой буфера и переходом на прием, нажав дважды Esc.

Программа в режим передачи/приема переводится повторным нажатием кнопки Pause/Break, а при использовании соответствующих макрокоманд - автоматически (см. п.11 "Макрокоманды"). При передаче в левой части индикатора настройки появляется надпись "ТХ".

Индикатор-спектрограф в режиме передачи "замораживается". В то время, когда идет "выборка" текста из буфера передачи, можно также: заполнять окно Партнера, вводить данные в строку журнала, смотреть и редактировать ранее записанные QSO (имеющиеся в первом окне) и даже работать в другой программе, которая не использует уже задействованные ресурсы.

7. Работа в режиме RTTY

Нажав кнопку RTTY на экранном интерфейсе программы (рис.1) можно быстро переключиться для работы в этом режиме. На индикато- ре-спектрографе появятся три ромбика настройки в том его участке, данные которого установлены в Initial sound fq или RTTY HITONES (Setup - Spectrum). Настраиваться на станцию необходимо путем подведения указателя мышки в виде вертикальной пунктирной линии к середине двух "дорожек" сигнала RTTY (режим отображения спектрографа Waterfall - "водопад") и нажатием левой кнопки мыши (фиксируем частоту настройки). В окне основного приемного канала (окно 2) должен отображаться текст принимаемой станции. Модуль обработки RTTY-сигнала оснащен драйвером "автозахвата" частоты принимаемой станции (±80 Гц). При отключенном режиме "afc" можно более точно произвести настройку на станцию, используя комбинацию клавиш Alt+"<--" (для понижения частоты) или Alt+"-->" - (для повышения частоты настройки с дискретностью 1 Гц).

С помощью комбинации клавиш Shift+Ctrl+B можно изменить скорость (Set RTTY BAUDRATE), выставленную по умолчанию - 45 бод. Все тексты и макрокоманды, записанные в функциональные клавиши, работоспособны и в режиме RTTY.

8. Работа в режиме CW

Программа MixW, начиная с версии 1.32, поддерживает работу CW как на прием, так и на передачу, используя сигнал DTR последовательного порта или сигнал звуковой карты (в зависимости от произведенных установок в Setup - CW). При включении режима появляется окно CW SPEED для корректировки установленной по умолчанию скорости передачи (слов в минуту). Используйте кнопки SLOWER - для понижения скорости передачи и FASTER - для увеличения. Для каче- ственного приема CW иногда полезно отключать АПЧ (afc) в программе и АРУ в трансивере, который зависит и от качества манипуляции передающей станции.

9. Особенности использования в SSB

В режиме SSB с помощью данной программы можно использовать brag-файлы для передачи заранее подготовленных голосовых файлов, например, "CQ contest this is United Tango One United Alfa contest". Для этого необходимо с помощью аппаратных средств компьютера записать с микрофона голосовой файл с нужным текстом, присвоить ему имя "SSBN.wav", где N - номер функциональной клавиши, при нажатии которой данный файл будет передаваться программой и разместить его в директории MixW. Сигнал выхода со звуковой карты необходимо подать на микрофонный вход для микширования.

10. Использование данных DX-Cluster

MixW поддерживает работу с WEBCLUSTER в формате: WR7NV-@ 14247.0 7P8HH DX net 2110 02 Dec DXCLUSTER:

DX de KF7E: 28098.0 JT1BH 0116Z RTTYBEACON:

IK2YXK 144290.0 2144 IW0UON JN40 SASSARI QSO I1 Скопируйте с WEB Browser или DXCLUSTER, с DX-Telnet или другой

Windows программы интересующую часть информации в Сlipboard (Буфер Обмена), обычно Ctrl+C, и, перейдя в MixW, нажмите Ctrl+B. Если формат информации подходит (см. файл примера WEB_DEMO.txt в директории MixW), в появившемся окне DXC будет вставлен скопированный участок. Из окна DXC можно непосредственно взять информацию из WEB-кластера, для этого достаточно "дозвониться" к своему Интернет-провайдеру и нажать кнопку "WebCluster" в этом окне (рис.4). При функционировании САТ-системы достаточно кликнуть мышкой на интересующей строке, и программа отработает перевод частоты настройки, вида работы и внесет позывной корреспондента в строку ввода данных журнала. После перезагрузки программы содержимое окна DXC не сохраняется. При необходимости внести данные в кластер - нажмите кнопку "Send your own" (рис.4) и в появимшемся окне (рис.5) проверьте данные о DX, уже внесенные программой из аппаратного журнала, и, нажав кнопку "OK", отправьте их в WebClaster.

11. Макрокоманды

MixW предоставляет пользователю целый ряд макрокоманд, используемых при подготовке передаваемого текста с помощью функциональных клавиш. Макрокоманды (макросы) состоят из идентификационных кодовых сокращений, заключенных с обеих сторон знаками уголковых скобок - <макрокоманда>. Особенно актуально применять макросы в случае необходимости вставлять в заранее заготовленные тексты ка- кие-либо изменяющиеся данные, уже имеющиеся в компьютере или в
