DX

DX-КЛУБ «РАДИОХОББИ»

Александp Егоpов, г.Киев

[Вpемя в pубpике: по умолчанию всемирное координированное (UTC) меньше киевского (KT) зимой на 2 ч, летом на 3 ч и меньше московского (MSK) соответственно на 3 и 4 ч. Частоты указаны в кГц, а на УКВ в МГц. Для перевода частоты в килогерцах в длину волны в метрах следует разделить 300000 м на число килогерц. Расписания pаботы pадиостанций могут изменяться в течение всего сезона вещания]

Поздравляю с 2000 годом - годом максимума солнечной активности! Будем жить дружно с «красным драконом»: не перегревайтесь летом на солнышке, лучше слушайте приемник в тенечке.

НОВОСТИ, СОБЫТИЯ, РАСПИСАНИЯ, СООБЩЕНИЯ DX-передач и DX-изданий

АВСТРАЛИЯ. 8 января в 1350 на 16000 кГц с очень хорошей силой сигнала услышал радиостанцию точного времени VNG из Лэндайло, Австралия - я даже сначала обрадовался, что это какая-то новая станция появилась в окрестностях Европы. Каждую минуту передавалось точное время мужским голосом, а в промежутках - секундные импульсы. В конце часа объявлялись частоты вещания: 2.5, 5, 8.638, 12.984 и 16 МГц. Сигнал на 16 МГц был слышен еще на протяжении около часа, постепенно ослабевая. На других частотах VNG не было слышно. Интересно, что не так давно в электронных DX-изданиях было сообщение о том, что станция стандартного времени и частоты VNG может оказаться закрытой в 1999 году, т.к. организация National Standards Commission подумывает о прекращении ее финансирования. Однако, консорциум пользователей VNG хотел бы, чтобы станция продолжала работу, ведь это достаточно дешевая и в то же время доступная служба времени.

АЛЖИР/ИРЛАНДИЯ. После некоторого периода неопределенности на частоте 252 кГц, когда на ней на некоторое время в конце 1999 г исчезали из эфира то Р.Алжир, то Р.Атлантик-252, с началом 2000 г ситуация восстановилась: обе станции по-прежнему работают на этой частоте, несмотря на то, что Р.Алжир якобы уходило на другую частоту - 648 кГц, а Р.Ат- лантик-252 была приговорена к уходу с частоты 252 кГц из-за окончания срока действия лицензии. По сообщению Кима Эллиотта в декабрьской DX-программе Communications World, эта популярная музыкальная радиостанция, у которой теперь новый директор программ, не должна быть закрыта к концу 1999 г, как это предполагалось. Что же касается ее слышимости в Киеве, то ввиду того, что на этой же частоте работает Р.Татарстана, без помех Р.Атлантик-252 бывает слышно лишь короткий промежуток времени с 0100 (время выключения Р.Алжира) до приблизительно 0140 (время включения татарского передатчика).

АРГЕHТИHА. До 5 марта Radiodiffusion Argentina Al Exterior (RAE) вещает с понедельника по пятницу в следующие часы: 10-12 япон. 11710; 1214 исп.11710; 18-19 англ. 15345 кГц; 19-20 итал. 11710 15345; 20-21 фр. 11710 15345; 21-22 нем. 15345; 22-23 исп. 9690 15345; 23-24 исп. 9690 15345; 00-02 порт. 11710; 02-03 англ. 11710 кГц; 03-04 фр. 11710. Переда- чи местной станции Radio Nacional Buenos Aires по сб и вс ретранслируются 09-12 6060 15345. R.Diez из Буэнос-Айреса иногда принимается около 2300 на 15820 и 20276 в режиме LSB.

ВОСТОЧНЫЙ ДИАПАЗОН УКВ ОТМЕНЯЕТСЯ. Вслед за Латвией еще одна страна Восточной Европы отказалась от использования восточного (нижнего) диапазона УКВ 66-73 МГц. 3.12.99 Польское Радио объявило, что с 1 января 2000 г всем польским радиостанциям рекомендуется прекратить вещание в этом диапазоне УКВ и перевести его в разрешенный для вещания в Польше с 1990 г западный диапазон 88-108 МГц (FM). Однако, некоторые станции продемонстрировали свое нежелание уходить с этого диапазона, например известная католическая сеть Радио Мария, имеющая несколько передатчиков в этом диапазоне.

Вопрос радиослушателя RCI: «Почему некоторые страны как, например, Латвия отказываются от использования восточного диапазона УКВ и полностью переходят на западный? Ведь известно, что частотный спектр - это товар дефицитный, а тут добровольно от него отказываются».

Отвечает Майя Каминская - ведущая Клуба DX RCI: «Чтобы ответить на этот вопрос, сначала немного истории. Стоит прежде всего напомнить, почему страны бывшего восточного блока, кроме бывшей ГДР, для станций с частотной модуляцией применяли отрезок частот от 66 до 73 МГц, в то время как страны западного блока - от 88 до 108.

Времена эти далекие: всех подробностей я уже не помню, но наверняка могу сказать, что не последнюю роль тут играли политические соображения. Стоит напомнить, что в те времена все решения в рамках OIRT - организации по делам радио и телевидения, объединявшей страны восточного блока - принимали специалисты Советского Союза, а представители остальных восточно-европейских стран бесприкословно им подчи- нялись, за исключением, пожалуй, лишь Румынии, но это уже было позднее, когда Чаушеску стал проявлять независимость. Я сама была свидетелем непокорности румынских специалистов, когда на совещании по согласованию телевизионных каналов дециметрового диапазона они упорно отказывались пойти на советские предложения, чем привели в полное замешательство остальных участников конференции. А возвращаясь к радио, надо отметить, что Советский Союз не хотел, конечно, допустить до возможности приема западных радиостанций в приграничных районах Чехословакии, Венгрии, Болгарии, Эстонии или даже Карелии и Закавказья. Поэтому в выпускаемых тогда приемниках даже не было диапазона частот от 88 до 108 МГц.

Таковы были соображения чисто политического характера, но были и технического. Дело в том, что телевизионные стандарты также отлича- лись друг от друга: у стран OIRT ширина телевизионного канала составляла 8 МГц, у стран CCIR - 7 МГц. Таким образом, станции УКВ в стандарте OIRT создавали помехи западному телевидению, а станции FM - восточному. Были и другие соображения, в основном связанные с иными видами служб. Теперь же все это приходится приводить в порядок тем странам, которые свое будущее видят в рамках Европейского Союза - к ним относятся все страны Восточной Европы кроме России и Белоруссии. Почему же им приходится отказываться от использования частот УКВ стран бывшего OIRT? Во-первых, этот отрезок частот используется в странах ЕС для подвижных служб и, конечно, страны, которые войдут в него, не могут применять его для других целей и создавать помехи. Кроме того, страны ЕС стремятся к использованию одного и того же стандарта как для передающих устройств, так и для приемников. Еще один немаловажный повод: передающая аппаратура большинства станций УКВ уже устарела и требует модернизации, а значит крупных расходов, и в создавшейся ситуации нет смысла тратить на это средства.

Что же касается нехватки частот, то внедрение новых технологий и тут облегчает положение: переход в недалеком будущем на цифровое вещание с возможностью применения компрессии позволит более эффективно использовать частотный спектр. Учитывая все эти факторы, страны, стремящиеся войти в ЕС, постепенно полностью откажутся от использования старого диапазона УКВ и перейдут на западный FM».

ГЕРМАНИЯ. За последующие 3 года бюджет Немецкой Волны (DW) в размере 635 млн марок должен быть сокращен на 89 млн. Это приведет к ликвидации программ на многих языках и, соответственно, к большому сокращению штатов. По предварительным данным это касается 1300 чел в главной штаб-квартире DW в Кельне и еще 400 среди работников телевидения в Берлине. Раньше предполагался переезд редакций и студий из Кельнского небоскреба в Бонн. Теперь, очевидно из-за финансовых трудностей этот план не будет осуществлен.

В то же время DW подобно BBC делает все возможное, чтобы не потерять слушательскую аудиторию. С этой целью вместо КВ-трансляций будут использоваться, где это возможно, трансляции через местные станции с передачей сигнала через спутники.

С 1 января сокращение финансирования начало ощущаться: DW прекратило вещание на чешском, словацком, словенском, венгерском, японском, испанском и португальском в направлении Бразилии. На коротких волнах становится все свободнее.

HЕЛЕГАЛЬHАЯ РАДИОСВЯЗЬ. 3 января в 0800 обнаружил новый уча- сток частот, который используют для нелегальной радиосвязи в режиме SSB так называемые «свободные операторы» России и ее окрестностей. Основная «вызывная» частота 10460. Известны еще по крайней мере два участка частот для такой связи: 2900-2930 и 6600-6700. Первый участок также используется, в основном, российскими операторами, а второй уча- сток - европейскими. Характерно, что наши нелегалы на этих диапазонах пользуются обычно военными типами передатчиков с достаточно каче- ственными характеристиками: стабильная и точная частота с дикретностью установки обычно 10 кГц, вполне качественная модуляция. Для приема таких кратных какой-то частоте SSB-сигналов на приемник любого типа с успехом можно применять генератор сетки частот.

НОВАЯ ЗЕЛАНДИЯ. С 9 января по 19 марта Radio New Zealand International работает: пн-пт 1650-0605 и сб,вс 1850-0605 17675; 0605-1005 17690; нерегулярно для спортивных трансляций или других важных передач типа предупреждений о тихоокеанских циклонах время передач 10051505 6105 и 1505-1650 6145.

НОВЫЕ ПРИЕМНИКИ ФИРМЫ «ГРУНДИГ» (из передачи «DX-ново- сти» Р.Словакия). Недавно неожиданно в печати и в Интернете появилась информация, что в ближайшее время фирма Грундиг (Grundig) нач- нет продавать два новых типа портативных приемников: Сателлит (Satellit) 800 и 900. Эта информация в контрасте с сообщением фирмы Грундиг несколько лет назад и подтвержденной приблизительно полгода назад, что производство приемников ряда Сателлит будет закончено типом 700. Что же произошло? Что стало причиной такого оборота?

Фирма Грундиг была известна как крупное немецкое предприятие, выпускающее электронику. Такая характеристика давно уже не соответствует действительности: немецкий Грундиг приблизительно 6 лет назад попал под голландскую фирму Филипс (Philips), а в США образовалось предприятие Grundig-North America. Оно закупило всю документацию и оставшиеся детали из Германии. В этом пакете были и разработки запланированных в производство приемников типов 800 и 900. Значит, замысел выпускать эти приемники исходит только из США, и немецкий Грундиг со своим ограниченным производством телевизоров, спутниковых антенн и небольших так называемых кухонных приемников, а также голландский Филипс не имеют к этому никакого отношения.

Последние типы приемников ряда Сателлит выпускал ныне уже несуществующий филиал Грундига в Португалии, а последние типы портативных приемников и авторадио производились в Китае. Значит, Сателлиты 800 и 900 начнет выпускать американский Грундиг. В их разработке, говорят, принимала участие также и другая американская фирма Drake. Само производство было заказано опять же в Китае. Продаваться новые приемники будут вначале по всей вероятности только на рынке в США и Канаде. Об этом свидетельствует, например, и то, что предложение новых Сателлитов в Европе пока не зарегистрировано, в то время как в Америке некоторое время были известны уже все детали, включая цены. Это касается прежде всего «восьмисотки», продажа которой началась в ноябре 1999 г. Очередь «девятисотки» прийдет несколько месяцев спустя, из чего можно предполагать, что продаваться они будут уже под рождество 2000 г. Вряд ли фирма решилась бы выбросить на рынок вслед друг за

другом сразу два приемника, тем более что конструкции их особенно не отличаются.

Что можно сказать о приемниках ряда Сателлит? «Восьмисотка» - довольно крупный аппарат весом 7 кг, размером 52х22х20 см. По виду он напоминает предыдущий тип 650. Работает в диапазонах от 0.1 до 30 МГц, в FM 87-108 МГц и в авиадиапазоне 118-137 МГц. Новинкой является очень полезный, но в редких приемниках действительно надежно действующий синхродетектор для снижения интенсивности исчезновения слабого сигнала. Приемник оснащен тремя электро-механическими фильтрами 2.3, 4 и 6 кГц. Далее 7 ячеек памяти, аналоговый S-метр, AGCаттенюатор, точная настройка шагом 50 Гц для SSB и таймер с дуальной 24-часовой системой. В распоряжении имеются антенные подсоединения Short Waves, AM, FM и VHF Aircraft Band, а также подключение динамика и магнитофона. Сателлит 800 продает фирма Universe Radio за приблизительно $500.

Что касается Грундига 900, то это, говорят, только что родившийся ребенок, которого все ждали - он должен стать продолжением «семисотки»: будет у него синхродетектор, интерфейс для персонального компьютера, дисплей LCD, возможность принимать текстовые сообщения, расширенная память, двойной Alarm и Sleep-timer.

ПОЛЬША. В марте 1999 г польский национальный Совет по вещанию выдал лицензию Р.Рация (R.Racija), вещающей на Беларусь. Новая радиостанция в эфире на белорусском языке в диапазоне FM 105.5 15001600 из Белостока и на коротких волнах 49 м 6035 0500 и 0600, 6180 1100 из Варшавы. На коротких волнах как всегда слышен характерный для польских передатчиков гул, частотная характеристика звука очень искаженная, без низких частот. Расписание часто меняется.

РОССИЯ. Р.Чечня Свободная работает на коротких волнах по такому расписанию: 5935 3-6, 7305 18.30-21, 7335 3-7, 7340 14.30-21, 7355 15-18, 7445 14.30-21, 9470 6-14, 11635 6.30-14.30, 15605 7.30-14. На средних волнах: 594 и 1089. Все чаще высказывается мнение, что, создавая эту станцию, Москва последовала примеру стран НАТО, которые вели две войны в Косово: одну с помощью воздушных налетов, вторую с помощью средств массовой информации и прежде всего радио. По сообщениям из Москвы у чеченских боевиков работают уже 23 радиостанции, две из которых вещают на арабском языке. Так что Москва решила создать источник информации, представляющий собой противовес чеченской точке зрения - эту роль и должно играть РЧС.

США. Программы на вьетнамском языке передаются радиостанцией Que Huong Radio с Гавайских островов в направлении Вьетнама через 100-кВтный передатчик KWHR: пн-чт 1300-1359 9930, пн-сб 2300-2359 17510.

С 5 февраля DX-программа Communications World Голоса Америки в программе VOA News Now выходит в эфир одной передачей продолжительностью 22 минуты вместо 3 сегментов по 9 мин. Новое расписание: по субботам в 0132, 0532, 0932, 1332, 1732 и 2132. Сохраняются 28-мин передачи CW по WRN через спутник Astra и в Интернете, а также через радиостанции WWCR вс 0300 5070 и пн 0630 3210, WBCQ вс 2130 7415 и через Гринвиллский передатчик сб 0700 6873, вс 1400 18275 (обе переда- чи в режиме DSB без несущей).

УКРАИHА. Как известно, весной 1999 г во время разгорающейся президентской избирательной кампании были прекращены трансляции пленарных заседаний Верховной Рады Украины по 1-й программе Украинского радио. Возобновились они в октябре на волнах киевской коммерческой радиостанции «Радио РОКС-Украина». В Киеве «Р.РОКС-Украина» работает через передатчики мощностью около киловатта на частотах 67.70 и 103.6 МГц.

Кстати, в Интернете недавно появилась очень интересная и красочная страничка, посвященная радиовещанию в Украине и состоянию СВ, УКВ и FM диапазонов в украинских городах. Приводятся всевозможные данные, касающиеся государственных и коммерческих радиостанций: частоты и время работы, мощности и типы передатчиков, логотипы станций, исторические сведения и многое другое. Автор и составитель странички Борис Скуратовский - в прошлом ведущий рубрики «Hовости радио» в газете «Пятница», а ныне диктор новостей «Р.РОКС-Украина». Адрес: http:/

ЗАГАДКИ ЭФИРА

Александр Костюкевич, Киев

Hаверное, каждый начинающий DXист, «прогуливаясь» по коротковолновым частотам, обнаруживал нечто странное: группы каких-то цифр или букв, зачитываемые монотонным, часто лишенным эмоций голосом. Особенно легко эти передачи принимаются в темное время суток не только на междиапазонных (служебных) участках коротких волн, но иногда и на вещательных «территориях», где создают значительные помехи радиовещательным станциям. Работа ведется как в режиме амплитудной модуляции (АМ), так и с использованием одной боковой полосы (SSB). Очень часто такие трансляции принимаются с довольно сильным и стабильным сигналом, в связи с чем для наблюдения за ними можно применять даже простую бытовую аппаратуру.

Что же это за станции? Что означают все эти группы цифр? Для кого или для чего они предназначены? Вот некоторые вопросы, которые возникают у тех, кто впервые слышит подобные передачи. Попытаемся же разобраться в этой темной и малоизведанной стороне эфира.

Итак, начнем! Голоса, зачитывающие группы цифр или букв - это так называемые HОМЕРHЫЕ СТАHЦИИ. Практически никакой официальной, общедоступной информации относительно номерных станций нет, и любые такие сведения добываются исключительно благодаря стараниям группы активистов, посвятивших себя этому экзотическому виду DXинга, часто они основываются на предположениях и наблюдениях. В Европе существует ассоциация, объединяющая таких любителей, она называется ENIGMA (European Numbers Information Gathering & Monitoring Association) и выпускает собственный информационный бюллетень, в котором публикуются последние известия из мира номерного вещания, различные интересные статьи, наблюдения.

Сегодня точно известно, что почти все станции, о которых рассказывается в вышеупомянутом бюллетене, являются средствами информационной связи между определенными государственными разведывательными службами и их агентами.

Существует великое множество способов шифровки, видов позывных и методов передачи зашифрованной информации. И именно эта тройка признаков наряду с некоторыми другими лежит в основе современной классификации номерных станций, которую разработала ассоциация ENIGMA. Каждой станции присвоено особое название и буквенно-циф- ровой код. Буква в нем обозначает язык или метод передачи, а числа - порядковые номера станций в данной языковой группе. Используют следующие буквы: E - английский язык, G - немецкий, S - славянские, V - все остальные языки, M - передача с использованием телеграфной азбуки или телетайпа, X - другие способы передачи.

Иногда вещатели, обозначенные разными буквами, но одинаковыми числами, являются «родственными», например: E6, G6, S6, V6 - все четыре принадлежат бывшей КГБ/ГРУ, но передают шифровки на разных языках: английском, немецком, русском и испанском соответственно. Примеры названий: G19 German Man, ends 000000 (немецкоязычные трансляции, передаются мужским голосом, заканчиваются на последовательность «000000»); E4 Cherry Ripe (цифры читаются на английском языке, в позывном использовано название мелодии).

Шифровки могут передаваться или «живьем» (произносятся человеком), или автоматически - звуки формируются с помощью компьютеризированных систем. Яркий пример - испаноязычная номерная станция V20 The Bored Man: информация выдается в эфир таким скучным и малоинициативным голосом, что создается впечатление, будто диктору вся его работа уже давно осточертела, и ему плевать на все эти цифры. Компьютерный голос нетрудно отличить от живого, когда станция повторяет несколько одинаковых знаков, например: 444. В этот момент хорошо слышно, что все четверки произносятся с совершенно идентичной интонацией, человек на такое не способен.

Кроме голоса, телетайпа и морзянки нередко используются довольно необычные способы передачи сообщений, например: станции XP Polytone, XPH Polytone High Pitch и XPL Polytone Low Pitch транслируют передачи, состоящие исключительно из звуковых сигналов разной тональности, которые соответствуют определенным цифрам. Шифраторами и дешифраторами в этом случае, очевидно, являются также компьютерные системы.

Кроме средств информации разведывательных служб в обширной классификации ENIGMы представлены специальные контрольные вещатели, однобуквенные радиомаяки, ложные станции точного времени и, наконец, нечто такое, что вообще не поддается никаким объяснениям, как, например, станция XW Workshop, которая еще будет упоминаться неоднократно.

(Продолжение следует)

Мик Тибор разработал схему бестрансформаторного предусилителя с балансными входом и выходом

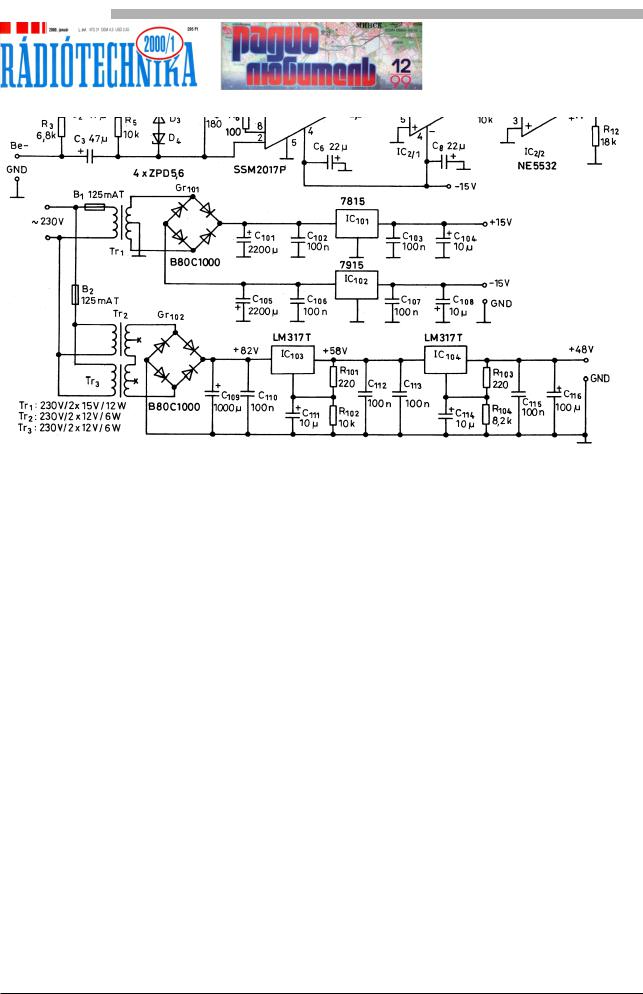

(рис.1) для студийного конденсаторного микрофона. Основное усиление выполняет специализированная ИМС IC1 (малошумящий дифференциальный усилитель со скоростью нарастания 17 В/ мкс и спектральной плотностью напряжения шумов, приведенного ко входу, 0,95 В/√ Гц), коэффициент усиления этого каскада Ku=(10000[Ом]/ P1+100[Ом])+1 можно регулировать подстроечником Р1. Вход защищен как от статического электричества или бросков напряжения (D1-D4), так и от радио- частотных наводок (С4). Второй и третий каскады на ОУ IC2/1 и IC2/2 соответственно обеспечивают дополнительное усиление (в R8/R7 раз), развязку для стандартной 600-омной нагрузки и организацию противофазного (балансного) выхода без применения трансформатора. Блок питания, кроме обеспече- ния стабилизированных двухполярных напряжений для IC1, IC2, формирует высокостабильное фантомное питание (+48 В) микрофона ("Radiotechnika" ¹1/ 2000, с.21-24 *).

С.Сыч для замены довольно посредственного по шумам и искажениям электронного регулятора громкости

К174УН12 (А273D) предлагает применять более удачную ИМС КА2250. Типовая схема ее включения (рис.2) обеспечивает ку громкости

êàìè SB1

К достоинствам ной цены, пряжение пи-

òа н и я (5 В), позво - л я ю - щ е е применять ее в переносной аппара-

òó ð å

("Радиолюбитель" с.18).

Новый

технике

ÓÌÇ×

стрировали

ãåð, Ýðèê Ýä âàí

г.Энсхеде,

Критикуя страненные выходные кас-

Ðèñ.1

Ðèñ.2

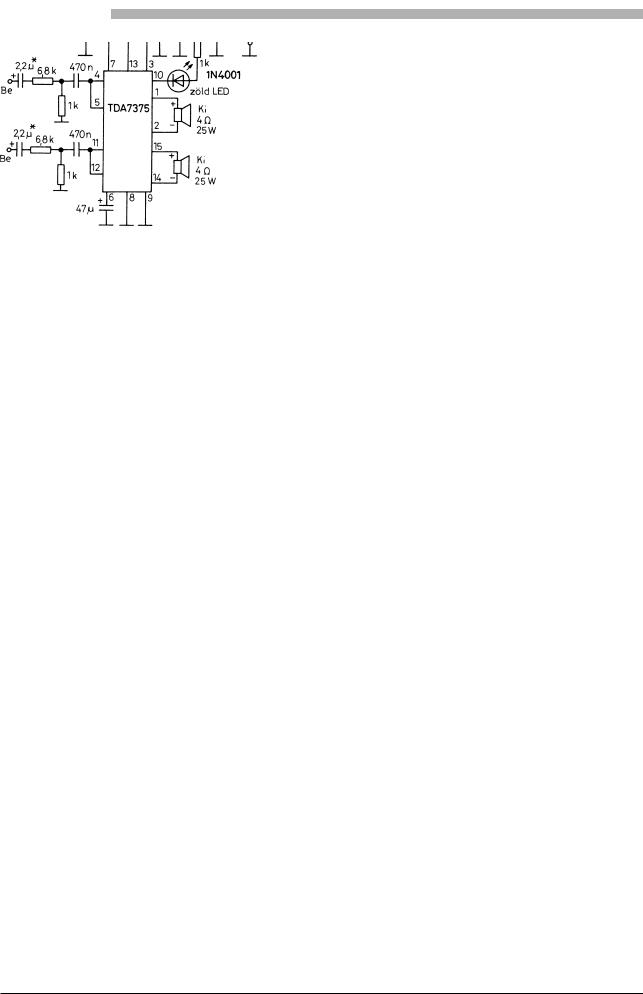

Ðèñ.3

Ðèñ.4

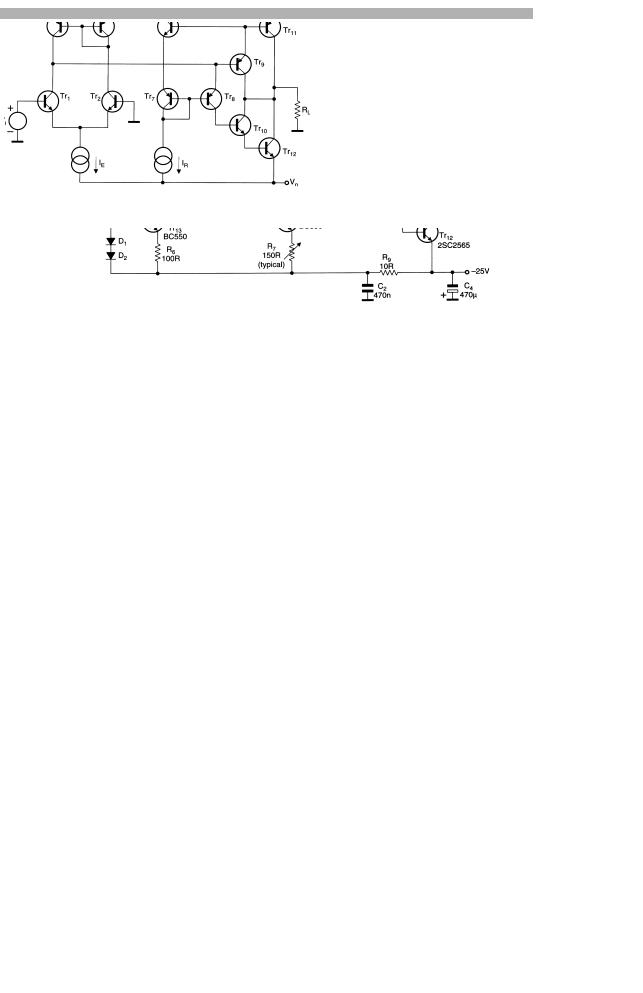

кады с общим коллектором, они отмеча- ют, что в таких каскадах режим задается напряжением на эмиттерных переходах, которое сильно зависит от температуры. Схемы термостабилизации с внешним термочувствительным элементом (обычно транзистором, монтируемом на радиаторе или корпусе выходных транзисторов) имеют значительную инерционность и часто не успевают отслеживать динамично изменяющиеся
