Контрольная работа: Казначейська справа

Комплекс технічних засобів (КТЗ) казначейського виконання бюджетів складається з таких основних компонентів:

― КТЗ - казначейського виконання бюджетів усіх рівнів за доходами (КТЗ - АС «Казна-Доходи»);

― КТЗ - казначейського виконання бюджетів усіх рівнів за витратами (КТЗ - АС «Казна-Видатки»);

― КТЗ - планування витрат Державного бюджету на центральному рівні (КТЗ - АС «Казна-Видатки-Центр»);

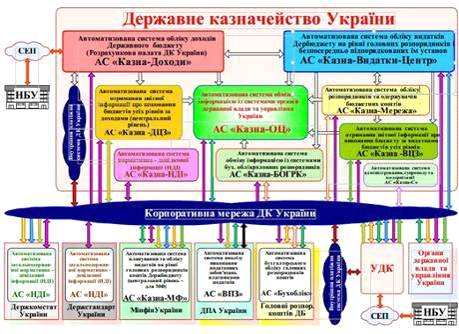

Рис.1. Перелік і функціональна взаємодія складників АС «Казна» на центральному рівні.

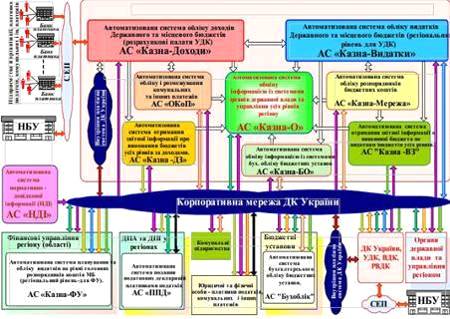

Рис. 2. Перелік та функціональна взаємодія складників АС «Казна» та інших АС на регіональному рівні.

― КТЗ - супроводження АС «Казна» (КТЗ - АС «Казна-С»);

― КТЗ - загального користування (КТЗ - АС «Казна-ЗК»);

― КТЗ - віддаленого доступу (КТЗ - АС «Казна-Доступ»);

― КТЗ - радіодоступу;

― КТЗ - взаємодії із зовнішніми користувачами (КТЗ - АС «Казна-ЗКор»);

― КТЗ - забезпечення доступу зовнішніх користувачів до АС «Казна» (КТЗ - АС «Казна-ЗКор-Доступ»);

― КТЗ - Web-представництва й організації доступу до мережі Internet (КТЗ - АС «Казна-Web»);

― КТЗ - обмеження доступу;

― КТЗ - адміністрування й управління АС «Казна»;

― КТЗ - локальних обчислювальних мереж РВДК/ВДК/УДК/Центрального апарату Державного казначейства України;

― КТЗ - корпоративної мережі Державного казначейства України.

КТЗ - АС «Казна-Доходи» призначений для функціонування АС «Казна-Доходи» і складається з таких основних вузлів:

― двох 4-процесорних серверів баз даних (БД) Acer Altos 2200 під управлінням СУБД Oracle 9i, що мають загальну систему дискової пам'яті Acer Altos RS710 і працюють у режимі гарячого резерву;

― пристроїв резервного копіювання, що складаються з WS резервного копіювання і стрічкової бібліотеки (Tape Autoloader HP SureStore DAT40x6);

― системи зв'язку з СЕП НБУ;

― системи обробки файлів СЕП;

― системи обробки файлів клієнтів (платіжних документів клієнтів);

― зовнішнього серверу клієнт-банку, призначеного для клієнтів РП;

― внутрішнього серверу клієнт-банку, призначеного для співробітників УДК;

― робочих місць співробітників РП.

Система обміну інформації з АС «Казна-Видатки» складається з серверу Gate, що виконує функції шлюзу, реплікатора БД РП в частині підтвердження платежів, які надходять упродовж операційного дня на рахунки клієнтів, загального поля дискової пам'яті для файлового обміну інформацією між РП і рештою підсистем АС «Казна», SQL-серверу, необхідного для надання інформації про доходи всім категоріям споживачів (від населення до органів державної влади і управління).

Схему КТЗ - АС «Казна-Доходи» показано на рис. 3.

КТЗ - АС «Казна-Видатки» призначений для функціонування АС «Казна-Видатки» і складається з таких основних вузлів:

― одного 4-процесорного WEB-серверу Intel SRSH4, backup контролера домену (BDC), Firewall-серверу, поштового серверу;

― одного основного 4-процесорного MS SQL-серверу Intel SPSH4;

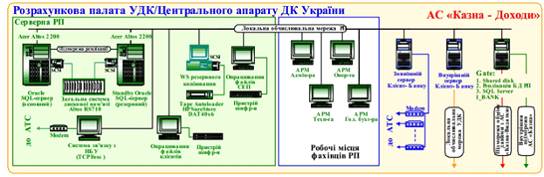

Рис 3. Схема КТЗ - АС «Казна-Доходи»

― одного архівного (звітного) 4-процесорного MS SQL- серверу Intel SPSH4;

― загальної системи дискової пам'яті типу Fibre Channel StorageWorks MSA1000;

― primary-контролера домену (PDC), серверу віддаленого доступу (RAS), Firewall-серверу, VPN-серверу, Router;

― модема для комутованих телефонних каналів зв’язку;

― пристрою доступу до мережі ISDN, що виконує функції Firewall-серверу, VPN-серверу, Router.SQL-сервер архівний (звітний) виконує дві функції:

) Слугує повним backup основного MS SQL-серверу з моменту відкриття поточного операційного дня АС «Казна-Видатки».

) Використовується (з моменту відкриття поточного операційного дня АС «Казна») для отримання будь-яких видів звітних документів за видатками з метою зменшення навантаження на основний сервер.

Весь комплекс технічних засобів АС «Казна-Видатки» конструктивно зібрано у промисловій 19-дюймовій шафі.

КТЗ - АС «Казна-Видатки» на сьогодні працює під управлінням серверної операційної системи (ОС) MS Windows NT 4.0.

Схему КТЗ - АС «Казна-Видатки» показано на рис. 4.

КТЗ - АС «Казна-Видатки-Центр» призначений для функціонування АС «Казна-Видатки-Центр» і складається з таких основних вузлів:

― одного 4-процесорного WEB-серверу Intel SRSH4, backup-контролера домену (BDC), Firewall-серверу, поштового серверу;

― одного основного 4-процесорного MS SQL-серверу Intel SPSH4;

― одного архівного (звітного) 4-процесорного MS SQL- серверу Intel SPSH4;

― загальної системи дискової пам'яті типу Fibre Channel StorageWorks MSA1000;

― primary-контролера домену (PDC), серверу віддаленого доступу (RAS), Firewall-серверу, VPN-серверу, Router.

― модема для комутованих телефонних каналів зв’язку;

― пристрою доступу до мережі ISDN, виконуючого функції Firewall-серверу, VPN-серверу, Router.

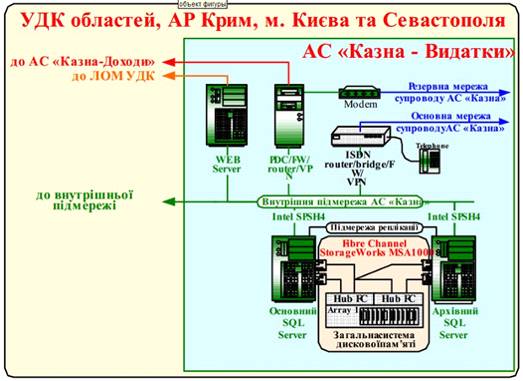

Рис. 4. Схема КТЗ - АС «Казна-Видатки»

SQL-сервер архівний (звітний) виконує дві функції:

) Слугує повним backup основного MS SQL-серверу з моменту відкриття поточного операційного дня АС «Казна-Видатки».

) Використовується (з моменту відкриття поточного операційного дня АС «Казна») для отримання будь-яких видів звітних документів за видатками з метою зменшення навантаження на основний сервер.

КТЗ - АС «Казна-Видатки-Центр» на сьогодні працює під управлінням серверної ОС MS Windows 2000.

Весь комплекс технічних засобів АС «Казна-Видатки-Центр» конструктивно зібрано у промисловій 19-дюймовій шафі.

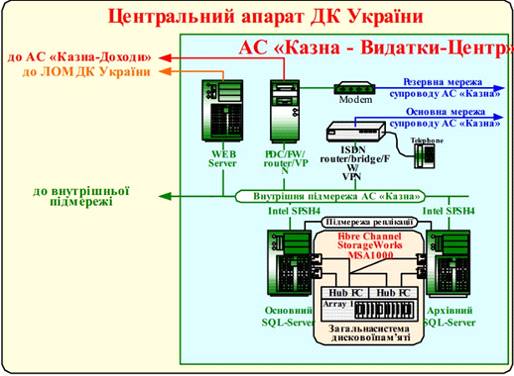

Схему КТЗ - АС «Казна-Видатки-Центр» показано на рис. 5.

КТЗ - АС «Казна-С» призначений для супроводу АС «Казна» і складається з таких основних вузлів:

― комутованих аналогових телефонних ліній зв'язку;

― комутованих цифрових телефонних ліній зв'язку ISDN BRI;

― модему для комутованих аналогових ліній зв'язку;

― телекомунікаційного устаткування доступу ISDN BRI, виконуючого функції Firewall-серверу, VPN-серверу, Router;

― КТЗ, аналогічного КТЗ - АС «Казна-Видатки».

Схему КТЗ - АС «Казна-С» показано на рис. 6.

АС «Казна-ЗК» складається з таких вузлів:

― робочих станцій співробітників (особливих вимог до робочих станцій немає, будь-який комп'ютер, оснащений ОС і браузером);

― файл-серверу, на якому встановлені: Active Directory, DHCP, WINS, Radius;

― окремого комп ютера, оснащеного модемом для зв язку з комерційними банками через систему «Клієнт-Банк».

Схему КТЗ - АС «Казна-ЗК» показано на рис. 7.

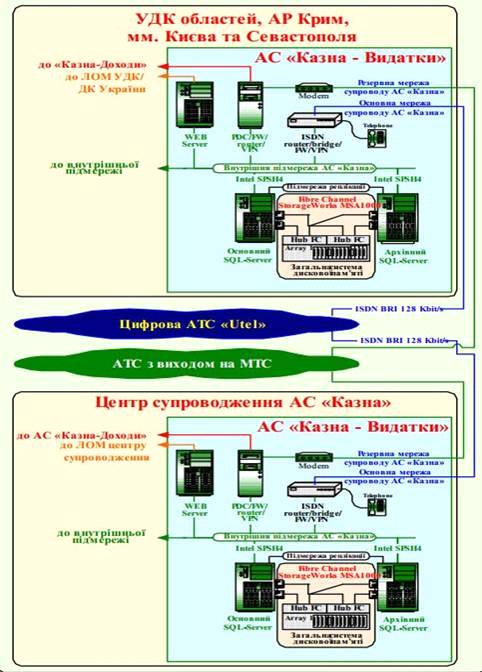

Рис. 6. Схема КТЗ - АС «Казна-С»

КТЗ - АС «Казна-Доступ» призначений для віддаленого доступу співробітників ОДК/РОДК до АС «Казна» через аналогові 4-провідні канали зв'язку тональної частоти і складається з таких основних вузлів:

― виділених 4-провідних аналогових телефонних ліній зв'язку тональної частоти;

― 16-портових асинхронних серверів доступу (CN2500 Async Server);

― модемів Zyxel 336S у модемній стійці.

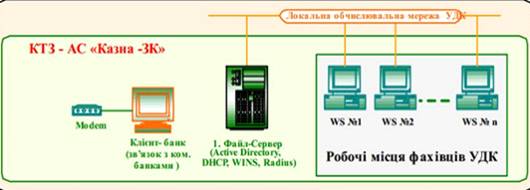

Рис. 7. Схема КТЗ - АС «Казна-ЗК»

Схему КТЗ - АС «Казна-Доступ» показано на рис. 8.

КТЗ - радіодоступу призначений для віддаленого доступу співробітників ВДК/РВДК до АС «Казна» через радіоканали і може бути різноманітних конфігурацій залежно від місцевих умов.

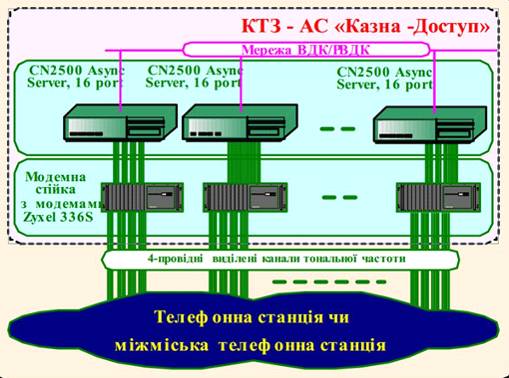

Рис. 8. Схема КТЗ - АС «Казна-Доступ»

КТЗ - АС «Казна-Зкор» призначений для виконання цілого ряду завдань і складається з таких основних вузлів:

― WEB-серверу, на якому одночасно функціонують такі системи:

а) АС «Казна-ЗК» - системи обміну інформацією із зовнішніми користувачами (органами державної влади і управління, розпорядниками бюджетних коштів, комунальними підприємствами тощо);

б) АС «Казна-Мережа» - системи, призначеної для автоматизованого створення мережі бюджетних організацій розпорядниками бюджетних коштів усіх рівнів;

в) АС «Казна-Витрати» - додаткового WEB-серверу для АС «Казна-Видатки», призначеного для зняття пікового навантаження з основного серверу;

г) АС «Казна-Видатки» минулих років - WEB-серверу, призначеного для функціонування АС «Казна-Видатки» минулих років;

― SQL-серверу, призначеного для функціонування всіх систем, окрім АС «Казна-Витрати».

Схему КТЗ - АС «Казна-ЗКop» показано на рис. 9.

КТЗ - АС «Казна-ЗКор-Доступ» призначений для віддаленого доступу зовнішніх користувачів (органів державної влади й управління, розпорядників та одержувачів бюджетний коштів, комунальних підприємств тощо) до АС «Казна-ЗКор» і може бути різноманітної конфігурації.

КТЗ - АС «Казна-Web» призначений для створення Web-представництва УДК, організації доступу до мережі Internet і складається з таких основних вузлів:

― FW і VPN-серверу, призначених для захисту від несанкціонованого доступу з боку мережі Internet і створення віртуальної приватної мережі для відділень УДК, що використовують як віддалений доступ мережу Internet;

― FW і Proxy-серверу, який здійснює санкціонований вихід в Інтернет.

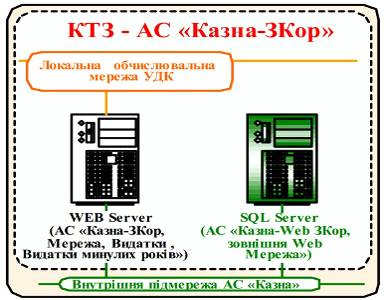

Рис. 9. Схема КТЗ - АС «Казна-ЗКop»

Схему КТЗ - АС «Казна-Web» показано на рис. 10.

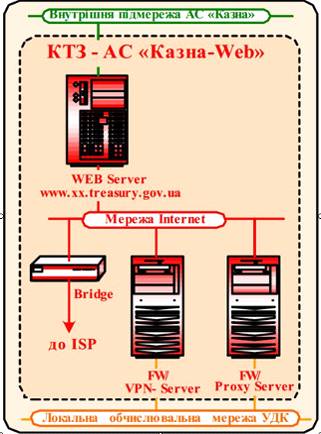

Рис. 10. Схема КТЗ - АС «Казна-Web»

КТЗ - обмеження доступу - це FW і VPN-сервери, призначені для захисту від несанкціонованого доступу і створення віртуальної приватної мережі для відділень УДК, що використовують як віддалений доступ комунікації загального користування.

КТЗ - адміністрування і управління АС «Казна» - це робочі місця адміністраторів і технологів, що мають доступ до всіх без винятку ресурсів інформаційних систем.

КТЗ - локальних обчислювальних мереж РОДК/ОДК/УДК/Центрального апарату Держказначейства України - це структуровані кабельні мережі, побудовані на UTP за топологією «зірка», оснащених концентраторами і комутаторами.

КТЗ - корпоративної мережі Держказначейства України призначений для об'єднання регіональних мереж в єдину корпоративну мережу ДКУ, включаючи всі відомі сервіси, і складається з таких основних вузлів:

― каналів Frame Relay;

― FW- і VPN-серверів, призначених для захисту від несанкціонованого доступу і створення віртуальної приватної мережі територіальних УДК, що використовують як віддалений доступ комунікації загального користування Frame Relay;

― Exchange, conferences-, Web-, FTP-, SQL-серверів зі встановленими Active Directory, DHCP.

Схему КТЗ - корпоративної мережі Держказначейства України показано на рис. 11.

На рис. 12 показано загальну схему комплексу технічних засобів (КТЗ) АС «Казна».

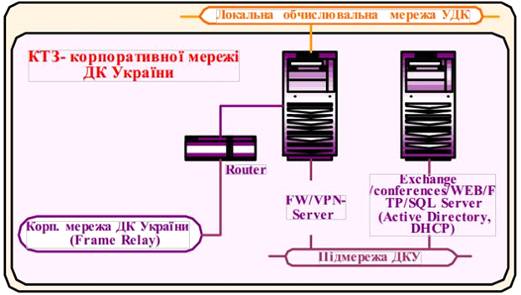

Рис11. Схема КТЗ - корпоративної мережі Держказначейства України

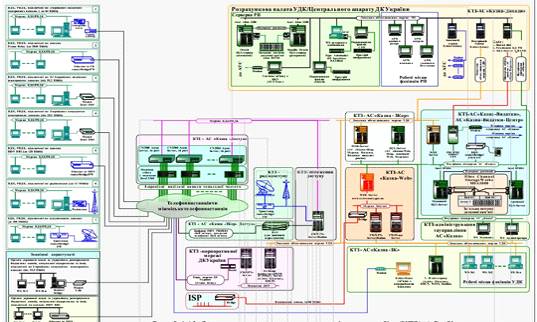

Рис. 12 Загальна схема комплексу технічних засобів (КТЗ) АС «Казна».
