Трехуровневое представление данных в ис

Как было сказано выше, ядром современных информационных систем являются базы данных – специально организованные информационные массивы, накопление и обработка которых, по сути, являются центральной задачей функционирования информационных систем.

На этапе разработки ИС (см.п.п. 2.1) созданию «работающих» баз данных предшествует концептуальное проектирование информационной модели предметной области ИС и структур данных.

Проектирование структуры БД осуществляет системный аналитик – специалист, владеющий методами структурного анализа, разбирающийся в технологии программирования и возможностях современных языков программирования.

Объединяя частные представления о содержимом базы данных, полученные в результате опроса пользователей, и свои представления о данных, которые могут потребоваться в будущих приложениях, системный аналитик сначала создает обобщенное неформальное описание создаваемой базы данных. Это описание, выполненное с использованием естественного языка, математических формул, таблиц, графиков и других средств, понятных всем людям, работающих над проектированием базы данных, называют инфологической моделью данных (рис. 2.4).

Такая человеко-ориентированная модель полностью независима от физических параметров среды хранения данных. Этой средой может быть память человека, а не компьютер. Поэтому инфологическая модель не должна изменяться до тех пор, пока какие-то изменения в реальном мире не потребуют изменения в ней некоторого определения, чтобы эта модель продолжала отражать предметную область.

Остальные модели, представленные на рисунке 2.4, являются компьютеро-ориентированными.

Нужные данные отыскиваются СУБД на внешних запоминающих устройствах по физической модели данных. Так как указанный доступ осуществляется с помощью конкретной СУБД, то модели должны быть описаны на языке описания данных этой СУБД. Такое описание, создаваемое программистом (администратором базы данных) по инфологической модели, называют даталогической моделью данных.

На физическом уровне структура баз данных – это структура файлов данных и вспомогательных файлов. Структура файла в реляционной модели – это имя, тип поля, его длина и точность (для числовых полей).

Рисунок 1 - Трехуровневое представление данных в ИС

Таким образом, рассматривают три уровня описания базы данных, на каждом из которых ее структура изображается по-разному.

Трехуровневая архитектура (инфологический, даталогический и физический уровни) позволяет обеспечить независимость хранимых данных от использующих их программ. Администратор базы данных может при необходимости переписать хранимые данные на другие носители информации и (или) реорганизовать их физическую структуру, изменив лишь физическую модель данных. Можно подключить к системе любое число новых пользователей (новых приложений), дополнив, если надо, даталогическую модель. Указанные изменения физической и даталогической моделей не будут замечены существующими пользователями системы (окажутся "прозрачными" для них), так же как не будут замечены и новые пользователи. Следовательно, независимость данных обеспечивает возможность развития системы баз данных без разрушения существующих приложений.

Многомашинные и многопроцессорные вычислительные комплексы

Вычислительная техника в своем развитии по пути повышения быстродействия ЭВМ приблизилась к физическим пределам. Поэтому дальнейшее уменьшение времени переключения электронных схем не позволит существенно повысить производительность ЭВМ. В этих условиях требования практики (сложные физико-технические расчеты, многомерные экономико-математические модели и другие задачи) по дальнейшему повышению быстродействия ЭВМ могут быть удовлетворены только путем распространения принципа параллелизма на сами устройства обработки информации и создания многомашинных и многопроцессорных (мультипроцессорных) вычислительных систем. Такие системы позволяют производить распараллеливание во времени выполнения программы или параллельное выполнение нескольких программ.

В настоящее время исключительно важное значение приобрела проблема обеспечения высокой надежности и готовности вычислительных систем, работающих в составе различных АСУ и АСУ ТП, особенно при работе, в режиме реального времени. Эта проблема решается на основе использования принципа избыточности, который ориентирует также на построение многомашинных или многопроцессорных систем (комплексов). Появление дешевых и небольших по размерам микропроцессоров и микроЭВМ облегчило построение и расширило область применения

многопроцессорных и многомашинных ВС разного назначения

Различие понятий многомашинной и многопроцессорной ВС поясняет рис.1. Многомашинная ВС (ММС) содержит несколько ЭВМ, каждая из которых имеет свою ОП и работает под управлением своей операционной системы, а также средства обмена информацией между машинами. Реализация обмена информацией происходит, в конечном счете, путем взаимодействия операционных систем машин между собой. Это ухудшает динамические характеристики процессов межмашинного обмена данными. Применение многомашинных систем позволяет повысить надежность вычислительных комплексов. При отказе в одной машине обработку данных может продолжать другая машина комплекса. Однако можно заметить, что при этом оборудование комплекса недостаточно эффективно используется для этой цели. Достаточно в системе, изображенной на рис.1,а в каждой ЭВМ выйти из строя по одному устройству (даже разных типов), как вся система становится неработоспособной.

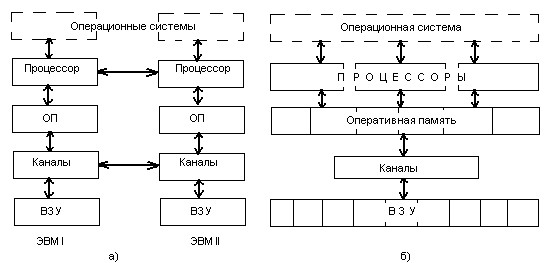

Рис. 1. Многомашинные (а) и многопроцессорные (б) системы

Этих недостатков лишены многопроцессорные системы (МПС). В таких системах (рис. 1,б) процессоры обретают статус рядовых агрегатов вычислительной системы, которые подобно другим агрегатам, таким, как модули памяти, каналы, периферийные устройства, включаются в состав системы в нужном количестве.

Вычислительная система называется многопроцессорной, если она содержит несколько процессоров, работающих с общей ОП (общее поле оперативной памяти) и управляется одной общей операционной системой. Часто в МПС организуется общее поле внешней памяти.

Под общим полем понимается равнодоступность устройств. Так, общее поле памяти означает, что все модули ОП доступны всем процессорам и каналам ввода-вывода (или всем периферийным устройствам в случае наличия общего интерфейса); общее поле ВЗУ означает, что образующие его устройства доступны любому процессору и каналу.

В МПС по сравнению с ММС достигается более быстрый обмен информацией между процессорами и поэтому может быть получена более высокая производительность, более быстрая реакция на ситуации, возникающие внутри системы и в ее внешней среде, и более высокие надежность и живучесть, так как система сохраняет работоспособность, пока работоспособны хотя бы по одному модулю каждого типа устройств.

Многопроцессорные системы представляют собой основной путь построения ВС сверхвысокой производительности. При создании таких ВС возникает много сложных проблем, к которым в первую очередь следует отнести распараллеливание вычислительного процесса (программ) для эффективной загрузки процессоров системы, преодоление конфликтов при попытках нескольких процессоров использовать один и тот же ресурс системы (например, некоторый модуль памяти) и уменьшение влияния конфликтов на производительность системы, осуществление быстродействующих экономичных по аппаратурным затратам межмодульных связей. Указанные вопросы необходимо учитывать при выборе структуры МПС.

На основе многопроцессорности и модульного принципа построения других устройств системы возможно создание отказоустойчивых систем, или, другими словами, систем повышенной живучести.

Однако построение многомашинных систем из серийно выпускаемых ЭВМ с их стандартными операционными системами значительно проще, чем построение МПС, требующих преодоления определенных трудностей, возникающих при реализации общего поля памяти, и, главное, трудоемкой разработки специальной операционной системы.

Многомашинные и многопроцессорные системы могут быть однородными и неоднородными. Однородные системы содержат однотипные ЭВМ или процессоры. Неоднородные ММС состоят из ЭВМ различного типа, а в неоднородных МПС используются различные специализированные процессоры, например процессоры для операций с плавающей запятой, для обработки десятичных чисел, процессор, реализующий функции операционной системы, процессор для матричных задач и др.

Многопроцессорные системы и ММС могут иметь одноуровневую или иерархическую (многоуровневую) структуру. Обычно менее мощная машина (машина-сателлит) берет на себя ввод информации с различных терминалов и ее предварительную обработку, разгружая от этих сравнительно простых процедур основную, более мощную ЭВМ, чем достигается увеличение общей производительности (пропускной способности) комплекса. В качестве машин-сателлитов используют малые или микро-ЭВМ.

Важной структурной особенностью рассматриваемых ВС является способ организации связей между устройствами (модулями) системы. Он непосредственно влияет на быстроту обмена информацией между модулями, а следовательно, на производительность системы, быстроту ее реакции на поступающие запросы, приспособленность к изменениям конфигурации и, наконец, размеры аппаратурных затрат на осуществление межмодульных связей. В частности, от организации межмодульных связей зависят частота возникновения конфликтов при обращении процессоров к одним и тем же ресурсам (в первую очередь модулям памяти) и потери производительности из-за конфликтов.

Компьютерные сети

Объединение в один комплекс средств вычислительной техники, аппаратуры связи и каналов передачи данных предъявляет специфические требования со стороны каждого элемента многомашинной ассоциации, а также требует формирования специальной терминологии.

Абоненты сети - объекты, генерирующие или потребляющие информацию в сети.

Абонентами сети могут быть отдельные компьютеры, комплексы компьютеров, промышленные роботы, станки с числовым программным управлением и т.д. Любой абонент сети подключается к станции.

Станция - аппаратура, которая выполняет функции, связанные с передачей и приемом информации.

Совокупность абонента и станции принято называть абонентской системой. Для организации взаимодействия абонентов необходима физическая передающая среда.

Физическая передающая среда - линии связи или пространство, в котором распространяются электрические сигналы, и аппаратура передачи данных.

На базе физической передающей среды строится коммуникационная сеть, которая обеспечивает передачу информации между абонентскими системами.

Компьютерная сеть (вычислительная сеть) – система, обеспечивающая обмен данными между вычислительными устройствами – компьютерами, серверами, маршрутизаторами и другим оборудованием или программным обеспечением. Для передачи информации могут быть использованы различные среды.

По территориальной распространённости различают следующие виды сетей.

• BAN (Body Area Network — нательная компьютерная сеть) — сеть надеваемых или имплантированных компьютерных устройств.

Нательная компьютерная сеть (англ. body area network, беспроводная нательная компьютерная сеть WBAN) — беспроводная сеть надеваемых компьютерных устройств.^[1][2][3][4] BAN устройства могут быть встроены в тело, имплантированы, прикреплены к поверхности тела в фиксированном положении или совмещены с устройствами, которые люди носят в различных местах (в карманах, на руке или в сумках). Несмотря на уменьшение размера устройств, т.к. сети, состоящие из нескольких миниатюрных сенсорных блоков (BSU), объединяются с единым центральным блоком тела (BCU),^[5][6] устройства размером более дециметра (планшеты, КПК), по-прежнему играют большую роль, выступая концентраторами информации, предоставляя пользовательский интерфейс для обзора и управления BAN приложениями «на месте». Разработка технологии WBAN началась около 1995 года на основе идеи использования беспроводных персональных сетей для реализации связи «на», «рядом», и «вокруг» человеческого тела. Около 6 лет спустя термин BAN стал обозначать системы, где связь полностью «в пределах», «на» или «в непосредственной близости» от человеческого тела.^[7][8] Система WBAN может использовать беспроводные технологии в качестве шлюзов для достижения больших расстояний. Через шлюзы можно соединять надеваемые на человеческое тело устройства через Интернет. Таким образом, мед. работники могут получить доступ к данным о пациенте онлайн, используя Интернет вне зависимости от местоположения пациента.^[9]

• PAN (Personal Area Network) — персональная сеть, предназначенная для взаимодействия различных устройств, принадлежащих одному владельцу.

Персональная сеть (англ. Personal Area Network, PAN) — это сеть, построенная «вокруг» человека. PAN представляет собой компьютерную сеть, которая используется для передачи данных между устройствами, такими как компьютеры, телефоны, планшеты и персональные карманные компьютеры (КПК). Персональные сети могут использоваться как для информационного взаимодействия отдельных устройств между собой (интерперсональная коммуникация), так и для соединения их с сетями более высокого уровня, например, глобальной сети Интернет (восходящая линия связи), где одно "первичное" устройство берет на себя роль интернетмаршрутизатора.

• LAN (ЛВС, Local Area Network) — локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин «LAN» может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку — около шести миль (10 км) в радиусе. Локальные сети являются сетями закрытого типа, доступ к ним разрешён только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью.

• CAN (Campus Area Network) — кампусная сеть, объединяет локальные сети близко расположенных зданий.

• MAN (Metropolitan Area Network) — городские сети между учреждениями в пределах одного или нескольких городов, связывающие много локальных вычислительных сетей.

• WAN (Wide Area Network) — глобальная сеть, покрывающая
