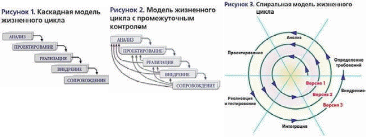

Суть каскадного метода (рис. 1) заключается в разбиении всей разработки на этапы, причем переход от предыдущего этапа к последующему осуществляется только после полного завершения работ предыдущего этапа. Соответственно на каждом этапе формируется законченный набор проектной документации, достаточной для того, чтобы разработка могла быть продолжена другой группой разработчиков. Другим положительным моментом каскадной модели является возможность планирования сроков завершения работ и затрат на их выполнение. Однако у каскадной модели есть один существенный недостаток - очень сложно уложить реальный процесс создания программного обеспечения в такую жесткую схему и поэтому постоянно возникает необходимость возврата к предыдущим этапам с целью уточнения и пересмотра ранее принятых решений. Результатом такого конфликта стало появление модели с промежуточным контролем (рис. 2), которую представляют или как самостоятельную модель, или как вариант каскадной модели. Эта модель характеризуется межэтапными корректировками, удлиняющими период разработки изделия, но повышающими надежность.

Однако и каскадная модель, и модель с промежуточным контролем обладают серьезным недостатком - запаздыванием с получением результатов. Данное обстоятельство объясняется тем, что согласование результатов возможно только после завершения каждого этапа работ. На время же проведения каждого этапа требования жестко задаются в виде технического задания. Так что существует опасность, что из-за неточного изложения требований или их изменения за длительное время создания программного обеспечения конечный продукт окажется невостребованным. Для преодоления этого недостатка и была создана спиральная модель, ориентированная на активную работу с пользователями и представляющая разрабатываемую информационную систему как постоянно корректируемую во время разработки.

В спиральной модели (рис. 3) основной упор делается на этапы анализа и проектирования, на которых реализуемость технических решений проверяется путем создания прототипов. Спиральная модель позволяет начинать работу над следующим этапом, не дожидаясь завершения предыдущего. Спиральная модель имеет целью как можно раньше ознакомить пользователей с работоспособным продуктом, корректируя при необходимости требования к разрабатываемому продукту и каждый "виток" спирали означает создание фрагмента или версии. Основная проблема спирального цикла - определение момента перехода на следующий этап, и возможным ее решением является принудительное ограничение по времени для каждого из этапа жизненного цикла. Наиболее полно достоинства такой модели проявляются при обслуживании программных средств.

Сравнивая эти модели, можно сказать, что каскадная модель более универсальна, т. е. она применима к производству разных изделий, будь то отбойный молоток или графический редактор. Для разных изделий просто будут изменяться количество и название этапов модели. Спиральная же модель более ориентирована именно на информационные системы, особенно на программные продукты, поэтому при разработке информационных систем и их программного обеспечения она предпочтительнее каскадной.

Следующим шагом в вопросе поддержания жизненного цикла информационной системы, как, впрочем, и любого другого изделия, является его автоматизация. Однако автоматизация различных процессов, связанных с разработкой, производством и эксплуатацией как изделий промышленности, так и информационных систем наиболее эффективна в том случае, когда она охватывает все этапы жизненного цикла изделия. При этом необходимо преодоление следующих проблем: наличие множества различных систем, ориентированных на решение конкретных задач, относящихся к разным этапам жизненного цикла, приводит к трудностям обмена данными между смежными системами; участие в поддержке жизненного цикла изделия нескольких предприятий требует эффективного обмена информацией об изделии между партнерами; сложность изделия, наличие множества его модификаций, заимствование, стандартизация, унификация, требуют поддержки многоуровневых многовариантных сборочных моделей. Эти проблемы могут быть преодолены путем реализации концепции CALS.

CALS Аббревиатура CALS расшифровывается как Continuous Acquisition and Life cycle Support - непрерывная информационная поддержка жизненного цикла продукта. Встречается также другой перевод, менее схожий с исходным названием, но более близкий по смыслу: обеспечение неразрывной связи между производством и прочими этапами жизненного цикла изделия. Данная технология, разработанная в 80-х годах в Министерстве обороны США, распространилась по всему миру и охватила практически все сферы мировой экономики. Она предназначена для повышения эффективности и качества бизнес-процессов, выполняемых на протяжении всего жизненного цикла продукта, за счет применения безбумажных технологий. Началом создания системы CALS-технологий явилась разработка системы стандартов описания процессов на всех этапах жизненного цикла продукции.

В международных стандартах серии ISO 9004 (управление качеством продукции) введено понятие "жизненный цикл изделия". Данное понятие включает в себя следующие этапы жизненного цикла изделия: маркетинг, поиск и изучение рынка; проектирование и/или разработка технических требований к создаваемой продукции; материально-техническое снабжение; подготовка и разработка технологических процессов; производство; контроль, проведение испытаний и обследований; упаковка и хранение; реализация и/или распределение продукции; монтаж, эксплуатация; техническая помощь в обслуживании; утилизация после завершения использования продукции.

Модели жизненного цикла информационных систем предназначены для использования прежде всего создателями, разработчиками таких систем.

Поэтому нужно понять, в какой мере эти модели могут быть полезны для тех, кто реально занят эксплуатацией информационных систем.

Тут встает вопрос - а в качестве кого по отношению к информационной системе (например, корпоративной сети предприятия) выступают те, кто работает на предприятии и занят ее эксплуатацией - системные администраторы, менеджеры, пользователи и т. д.? В развитой современной корпорации специалисты по информационным технологиям принимают самое непосредственное участие в формировании сетевого решения - выборе архитектуры, оптимизации топологии, настройке сетевого программного обеспечения и, конечно же, модернизации сети. Другими словами, сотрудники предприятия по отношению к сети выступают в качестве одних из ее создателей. Следовательно, модель жизненного цикла информационной системы, хотят они этого или нет, становится их рабочим инструментом.

Предпочтительной моделью жизненного цикла для корпоративной сети является спиральная модель. В данном конкретном случае она интерпретируется следующим образом: специалисты, занятые эксплуатацией сети, постоянно разрабатывают новую версию своей сети, проходя в такой работе на каждом витке спирали стандартные этапы и не дожидаясь, когда эффективность системы опустится ниже заданного порога или система не сможет удовлетворять постоянно растущим требованиям предприятия. Применение же при этом CALS-технологий оказывается особенно полезным для сетей средних и крупных корпораций как эффективного и автоматизированного средства реализации выбранной модели жизненного цикла.

Использование международных стандартов жизненного цикла в этой работе позволяет значительно сэкономить усилия, время и материальные ресурсы. И в этом - главное достоинство использования таких моделей жизненного цикла, апробированных многократно и повсеместно. Путь реализации концепции CALS содержится в стратегии CALS, предполагающей создание единого информационного пространства (ЕИП) для всех участников ЖЦ изделия (в том числе, эксплуатирующих организаций). ЕИП должно обладать следующими свойствами:

• Вся информация представлена в электронном виде;

• ЕИП охватывает всю информацию, созданную об изделии;

• ЕИП является единственным источником данных об изделии (прямой обмен данными между участниками ЖЦ исключен);

• ЕИП строится только на основе международных,

государственных и отраслевых информационных стандартов;

• Для создания ЕИП используются программно-аппаратные средства, уже имеющиеся у участников ЖЦ;  ЕИП постоянно развивается.

Стратегия CALS предусматривает двухэтапный план создания ЕИП:

· Автоматизация отдельных процессов (или этапов) ЖЦ изделия и представление данных на них в электронном виде;

· Интеграция автоматизированных процессов и относящихся к ним данных, уже представленных в электронном виде, в рамках ЕИП. Основными преимуществами ЕИП являются:

· Обеспечение целостности данных;

· Возможность организации доступа к данным географически удаленных участников ЖЦ изделия;

· Отсутствие потерь данных при переходе между этапами ЖЦ

изделия;

· Изменения данных доступны сразу всем участникам ЖЦ изделия;

· Повышение скорости поиска данных и доступа к ним по сравнению с бумажной документацией;

· Возможность использования различных компьютерных систем для работы с данными. ЕИП может быть создано для организационных структур разного уровня: от отдельного подразделения до виртуального предприятия или корпорации. При этом различается и эффект, получаемый от создания ЕИП.

Case-технологии создания информационных систем

Для успешной реализации проекта объект проектирования должен быть прежде всего адекватно описан, должны быть построены полные и непротиворечивые функциональные и информационные модели ИС. Накопленный к настоящему времени опыт проектирования ИС показывает, что это логически сложная, трудоемкая и длительная по времени работа, требующая высокой квалификации участвующих в ней специалистов. Однако до недавнего времени проектирование ИС выполнялось в основном на интуитивном уровне с применением неформализованных методов, основанных на искусстве, практическом опыте, экспертных оценках и дорогостоящих экспериментальных проверках качества функционирования ИС. Кроме того, в процессе создания и функционирования ИС информационные потребности пользователей могут изменяться или уточняться, что еще более усложняет разработку и сопровождение таких систем.

В 70-х и 80-х годах при разработке ИС достаточно широко применялась структурная методология, предоставляющая в распоряжение разработчиков строгие формализованные методы описания ИС и принимаемых технических решений. Она основана на наглядной графической технике: для описания различного рода моделей ИС используются схемы и диаграммы. Наглядность и строгость средств структурного анализа позволяла разработчикам и будущим пользователям системы с самого начала неформально участвовать в ее создании, обсуждать и закреплять понимание основных технических решений. Однако, широкое применение этой методологии и следование ее рекомендациям при разработке конкретных ИС встречалось достаточно редко, поскольку при неавтоматизированной (ручной) разработке это практически невозможно.

Действительно, вручную очень трудно разработать и графически представить строгие формальные спецификации системы, проверить их на полноту и непротиворечивость, и тем более изменить. Если все же удается создать строгую систему проектных документов, то ее переработка при появлении серьезных изменений практически неосуществима. Ручная разработка обычно порождала следующие проблемы:

• неадекватная спецификация требований;

• неспособность обнаруживать ошибки в проектных решениях;

• низкое качество документации, снижающее эксплуатационные качества;

• затяжной цикл и неудовлетворительные результаты тестирования.

С другой стороны, разработчики ИС исторически всегда стояли последними в ряду тех, кто использовал компьютерные технологии для повышения качества, надежности и производительности в своей собственной работе (феномен "сапожника без сапог").

Перечисленные факторы способствовали появлению программнотехнологических средств специального класса - CASE-средств, реализующих CASE-технологию создания и сопровождения ИС. Термин CASE (Computer Aided Software Engineering) используется в настоящее время в весьма широком смысле. Первоначальное значение термина CASE, ограниченное вопросами автоматизации разработки только лишь программного обеспечения, в настоящее время приобрело новый смысл, охватывающий процесс разработки сложных ИС в целом.

Теперь под термином CASE-средства понимаются программные средства, поддерживающие процессы создания и сопровождения ИС, включая анализ и формулировку требований, проектирование прикладного программного обеспечения (приложений) и баз данных, генерацию кода, тестирование, документирование, обеспечение качества, конфигурационное управление и управление проектом, а также другие процессы. CASE-средства вместе с системным программным обеспечением и техническими средствами образуют полную среду разработки ИС.

Появлению CASE-технологии и CASE-средств предшествовали исследования в области методологии программирования. Программирование обрело черты системного подхода с разработкой и внедрением языков высокого уровня, методов структурного и модульного программирования, языков проектирования и средств их поддержки, формальных и неформальных языков описаний системных требований и спецификаций и т.д. Кроме того, появлению CASE-технологии способствовали и такие факторы, как:

• подготовка аналитиков и программистов, восприимчивых к концепциям модульного и структурного программирования;

• широкое внедрение и постоянный рост производительности компьютеров, позволившие использовать эффективные графические средства и автоматизировать большинство этапов проектирования;

• внедрение сетевой технологии, предоставившей возможность объединения усилий отдельных исполнителей в единый процесс проектирования путем использования разделяемой базы данных, содержащей необходимую информацию о проекте.

CASE-технология представляет собой методологию проектирования ИС, а также набор инструментальных средств, позволяющих в наглядной форме моделировать предметную область, анализировать эту модель на всех этапах разработки и сопровождения ИС и разрабатывать приложения в соответствии с информационными потребностями пользователей.

Большинство существующих CASE-средств основано на методологиях структурного (в основном) или объектно-ориентированного анализа и проектирования, использующих спецификации в виде диаграмм или текстов для описания внешних требований, связей между моделями системы, динамики поведения системы и архитектуры программных средств.

Успешное внедрение CASE-средств должно обеспечить такие выгоды как:

• высокий уровень технологической поддержки процессов разработки и сопровождения ПО;

• положительное воздействие на некоторые или все из перечисленных факторов: производительность, качество продукции, соблюдение стандартов, документирование;

• приемлемый уровень отдачи от инвестиций в CASE-средства.

Современные CASE-средства охватывают обширную область поддержки многочисленных технологий проектирования ИС: от простых средств анализа и документирования до полномасштабных средств автоматизации, покрывающих весь жизненный цикл ИС.

Наиболее трудоемкими этапами разработки ИС являются этапы анализа и проектирования, в процессе которых CASE-средства обеспечивают качество принимаемых технических решений и подготовку проектной документации. При этом большую роль играют методы визуального представления информации.

Это предполагает построение структурных или иных диаграмм в реальном масштабе времени, использование многообразной цветовой палитры, сквозную проверку синтаксических правил. Графические средства моделирования предметной области позволяют разработчикам в наглядном виде изучать существующую ИС, перестраивать ее в соответствии с поставленными целями и имеющимися ограничениями.

В разряд CASE-средств попадают как относительно дешевые системы для персональных компьютеров с весьма ограниченными возможностями, так и дорогостоящие системы для неоднородных вычислительных платформ и операционных сред.

Обычно к CASE-средствам относят любое программное средство, автоматизирующее ту или иную совокупность процессов жизненного цикла ИС и обладающее следующими основными характерными особенностями:

• мощные графические средства для описания и документирования ИС, обеспечивающие удобный интерфейс с разработчиком и развивающие его творческие возможности;

• интеграция отдельных компонент CASE-средств, обеспечивающая управляемость процессом разработки ИС;

• использование специальным образом организованного хранилища проектных метаданных (репозитория).

Интегрированное CASE-средство (или комплекс средств, поддерживающих полный ЖЦ ИС) содержит следующие компоненты;

• репозиторий, являющийся основой CASE-средства. Он должен обеспечивать хранение версий проекта и его отдельных компонентов, синхронизацию поступления информации от различных разработчиков при групповой разработке, контроль метаданных на полноту и непротиворечивость;

• графические средства анализа и проектирования, обеспечивающие создание и редактирование иерархически связанных диаграмм (DFD, ERD и др.), образующих модели ИС;

• средства разработки приложений, включая языки 4GL и генераторы кодов;

• средства конфигурационного управления;

• средства документирования;

• средства тестирования;

• средства управления проектом;  средства реинжиниринга.

Все современные CASE-средства могут быть классифицированы в основном по типам и категориям. Классификация по типам отражает функциональную ориентацию CASE-средств на те или иные процессы ЖЦ. Классификация по категориям определяет степень интегрированности по выполняемым функциям и включает отдельные локальные средства, решающие небольшие автономные задачи (tools), набор частично интегрированных средств, охватывающих большинство этапов жизненного цикла ИС (toolkit) и полностью интегрированные средства, поддерживающие весь ЖЦ ИС и связанные общим репозиторием.

Помимо этого, CASE-средства можно классифицировать по следующим признакам:
