1.1.3 Программная и техническая архитектура ИС предприятия
Под архитектурой понимается концепция организации информационной
системы, определяющая её соответствующие элементы, а также характер
взаимодействия этих элементов.
Персональные компьютеры сотрудников являются готовыми
сборками от компании USN Computers, их комплектующие указаны в таблице
2. В качестве средств ввода используются клавиатуры и мыши от компании
Logitech, а в качестве средств вывода – 22-дюймовые ЖК-мониторы BenQ
G2251M , многофункциональное устройство Xerox B205 и для вывода звука
используются встроенные в монитор стереодинамики.
Для организации ЛВС используется 8-портовый коммутатор dlink dgs
1210-10/C1a с скоростями 10/100/1000 Мбит/сек для каждого порта и
внутренней пропускной способностью в 48 Гбит/сек. Размер таблицы MAC-
адресов составляет 8192 адреса.
Для обеспечения доступа в сеть Интернет используется маршрутизатор
zyxel keenetic extra ii со скоростями 10/100 Мбит/сек.
В качестве сервера выступает IBM System x3250.
Таблица 2
Характеристики ПК
Название
Характеристики
Процессор
Intel Core i3-2130 (3.4GHz, 3Mb L3 cache)
Материнская плата
Gigabyte H61M-D2H-USB3 (LGA1155, Intel H61
Express Chipset, DDR3 1333/1066/800 MHz,
Micro ATX)
Оперативная память
2xDDR3 1333MHz 4Gb Kingston
Видеокарта
Intel HD Graphics 3000 (интегрированная)
Аудиокарта
Realtek ALC889 codec (интегрированная)
Сетевая карта
Atheros 8151 GbE LAN chip (10/100/1000 Mbit)
HDD
Seagate Desktop HDD ST500DM002 500Gb,
Seagate Desktop HDD ST500DM002 500Gb
18
Все компьютеры организации работают на операционной системе (ОС)
Microsoft Windows 10 Enterprise 64-bit.
На каждом компьютере установлен пакет Microsoft Office 2013 в
редакции Office 365 ProPlus3 на 25 пользователей. На всех компьютерах
установлена программа Skype для VoIP-связи с клиентами, партнерами и
головной организацией. На компьютерах установлен КонсультантПлюс. В
качестве средства информационной защиты (ИЗ) используется комплексное
решение ESET NOD32 Smart Security Business Edition.
Техническая архитектура представляет собой визуализацию связи
технических средств автоматизации (рабочие станции, коммуникационное
оборудование, периферия). На данной технической архитектуре Рис 2,
отображаются конкретные устройства.
Техническая архитектура включает в себя:
МФУ
рабочие станции
периферийное оборудование
серверную комнату
коммуникационное оборудование, обеспечивающее выход в
сеть Internet и беспроводное подключение периферийных
устройств и/или ПК.
Программная архитектура на Рис. 3, представляет собой
визуализацию связи программного обеспечения, расположенного на
рабочих станциях и серверах. При разработке программной архитектуры
обеспеченно полное ее соответствие технической архитектуре, отображены
те же самые сервера и рабочие станции.
Программная архитектура включает в себя:
клиентские операционные системы
серверные операционные системы
антивирусное программное обеспечение
программное обеспечение общего назначения
19
офисное программное обеспечение
прикладное программное обеспечение в соответствии с задачей
Internet
Серверная комната
28 U
3 U
Дисковый массив
(Seagate Desktop HDD
ST500DM002 2x500Gb)
2 U Патч панель
1 U ИБП (Энергия Гарант500)
2 U Маршрутизатор
3 U
Сервер «База данных»
(IBM System x3250)
Маршрутизатор
(dlink dgs 1210-10/C1a)
Модем (zyxel Keenetic
extra ii)
Система защиты
Отдел «Бухгалтерии»
МФУ
(Xerox B205)
Рабочие станции
(USN Computers)
Отдел «Технический отдел»
Сервер «База данных»
(IBM System x3250)
WiFi точка доступа
(zyxel keenetic extra ii)
Маршрутизатор
(dlink dgs 1210-10/C1a)
Сотовая сеть
Сотовая сеть
Система защиты
Смартфоны
сотрудников
Удалённые сотрудники
HTTP\HTTPS
TCP\IP
Рабочие станции
(USN Computers)
TCP\IP

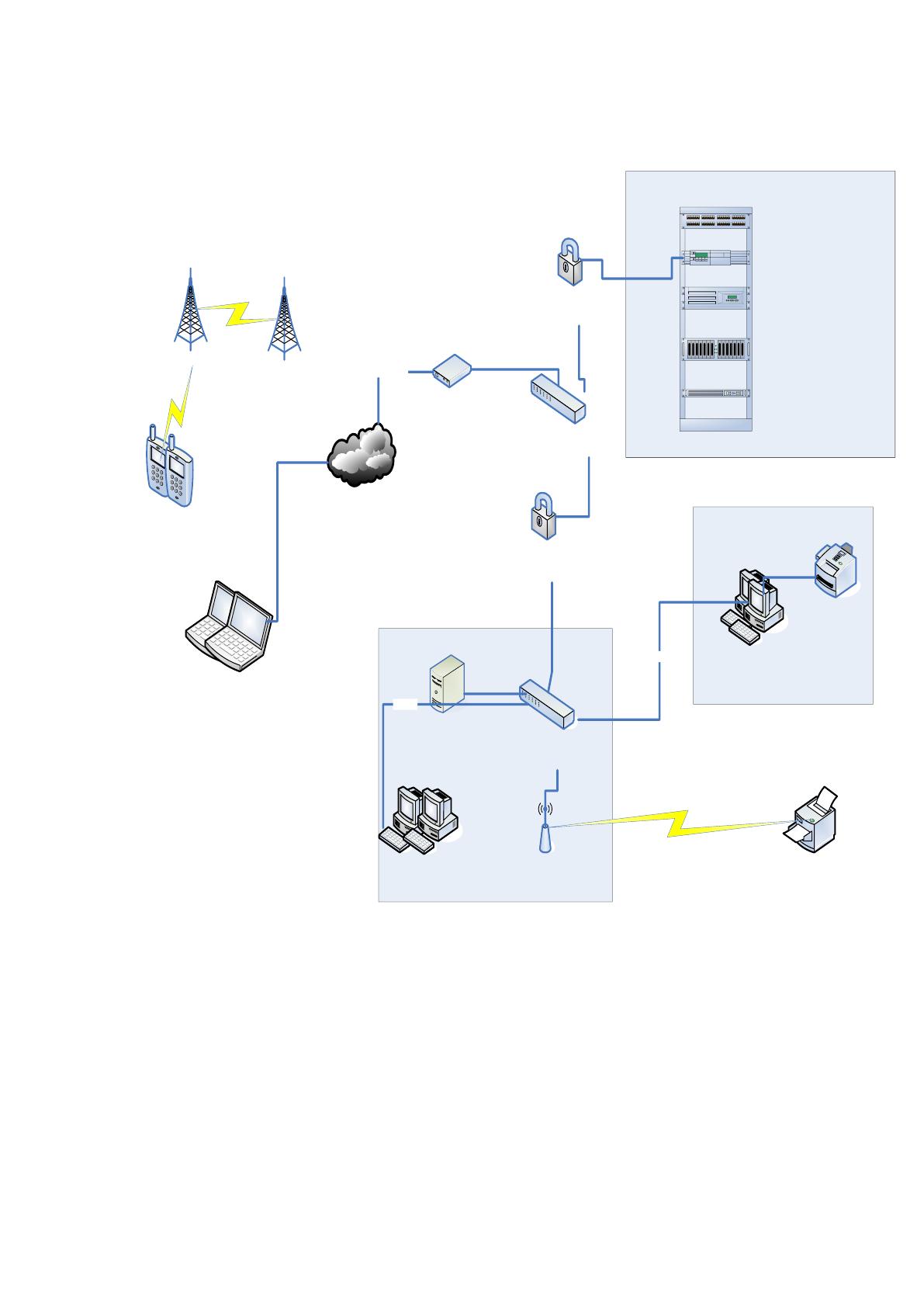

Рисунок 2. Техническая архитектура предприятия
20

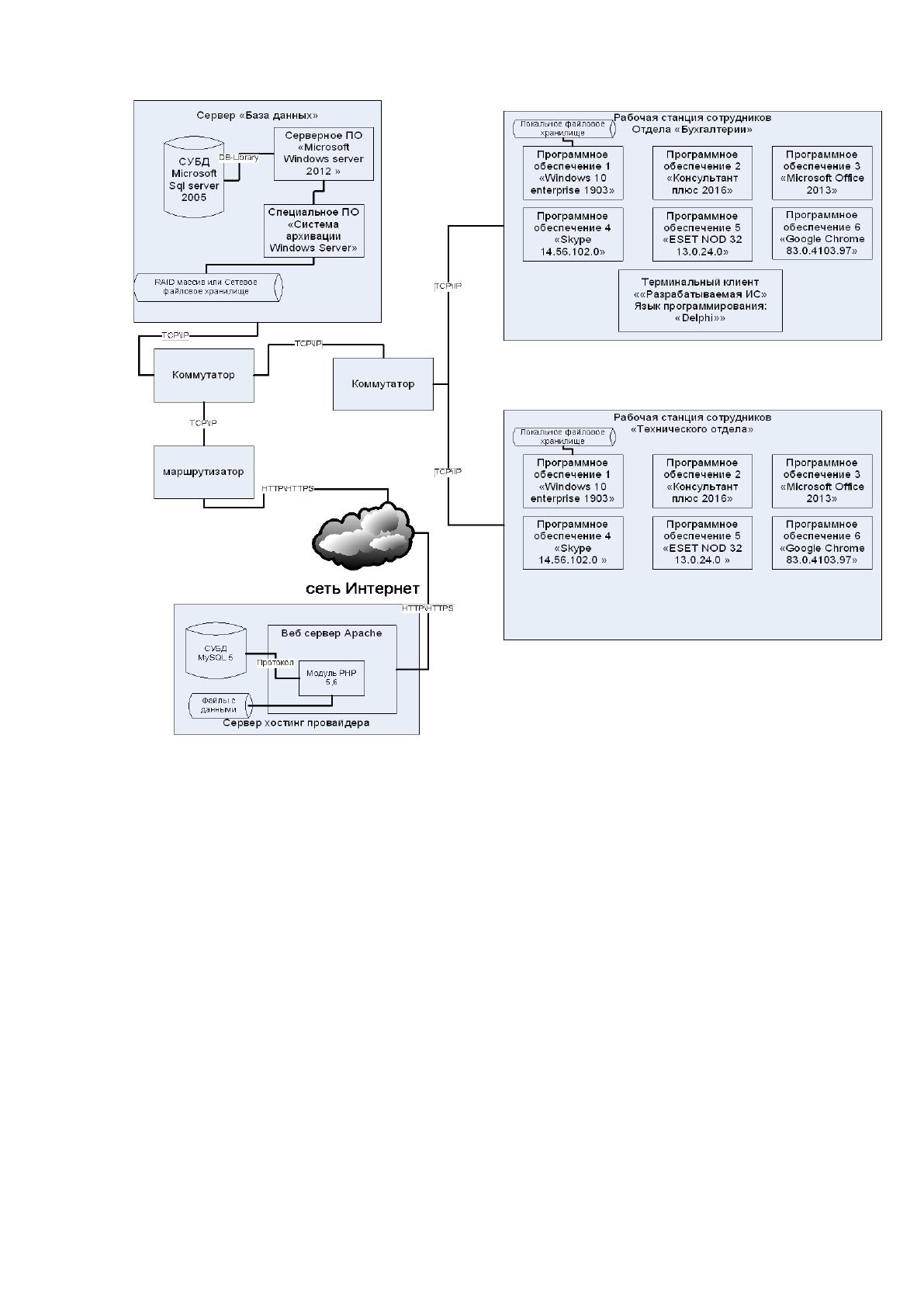

Рисунок 3. Программная архитектура предприятия
1.2 Характеристика комплекса задач, задачи и обоснование необходимости
автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
В данном параграфе выполнено формулирование цели моделирования,
точки зрения, описание области и источников информации.
Цель – организация информационного потока.
Точка зрения – бухгалтер.
Область – ООО «Торгофф».
21
Источники информации – табель учета отработанного времени;
результаты инвентаризации; отчет по продажам; информация о сотрудниках.
На основании проведенного анализ деятельности компании были
выделены ключевые бизнес-процессы:
Процесс «Расчет заработной планы» Включает подпроцессы:
– учет отработанного времени;
– проверка выполнения плана;
– расчет удержаний и надбавок;
– расчет налоговых отчислений.
Процесс «Учет отработанного времени» Включает подпроцессы:
– отметка начала рабочего дня;
– отметка окончания рабочего дня;
– контроль учета рабочего времени;
– анализ и обработка данных.
Процесс «Проверка выполнения плана» Включает подпроцессы:
– анализ табеля учета рабочего времени;
– корректировка табеля учета рабочего времени;
– проверка показателей выполнения плана.
Процесс «Расчет удержаний и надбавок» Включает подпроцессы:
– расчет вычитаемого налога;
– расчет страховых взносов;
– расчет налоговых вычетов.
Процесс «Расчет налоговых отчислений» Включает подпроцессы:
– начисление ОПС (обязательное пенсионное страхование);
– начисление ОМС (обязательное медицинское страхование)
– начисление ОСС ВН и М (обязательное социальное страхование в
связи с временной нетрудоспособностью и материнством);
– начисление ОСС НС и ПЗ (обязательное социальное страхование
от несчастного случая и профессиональных заболеваний).
