62

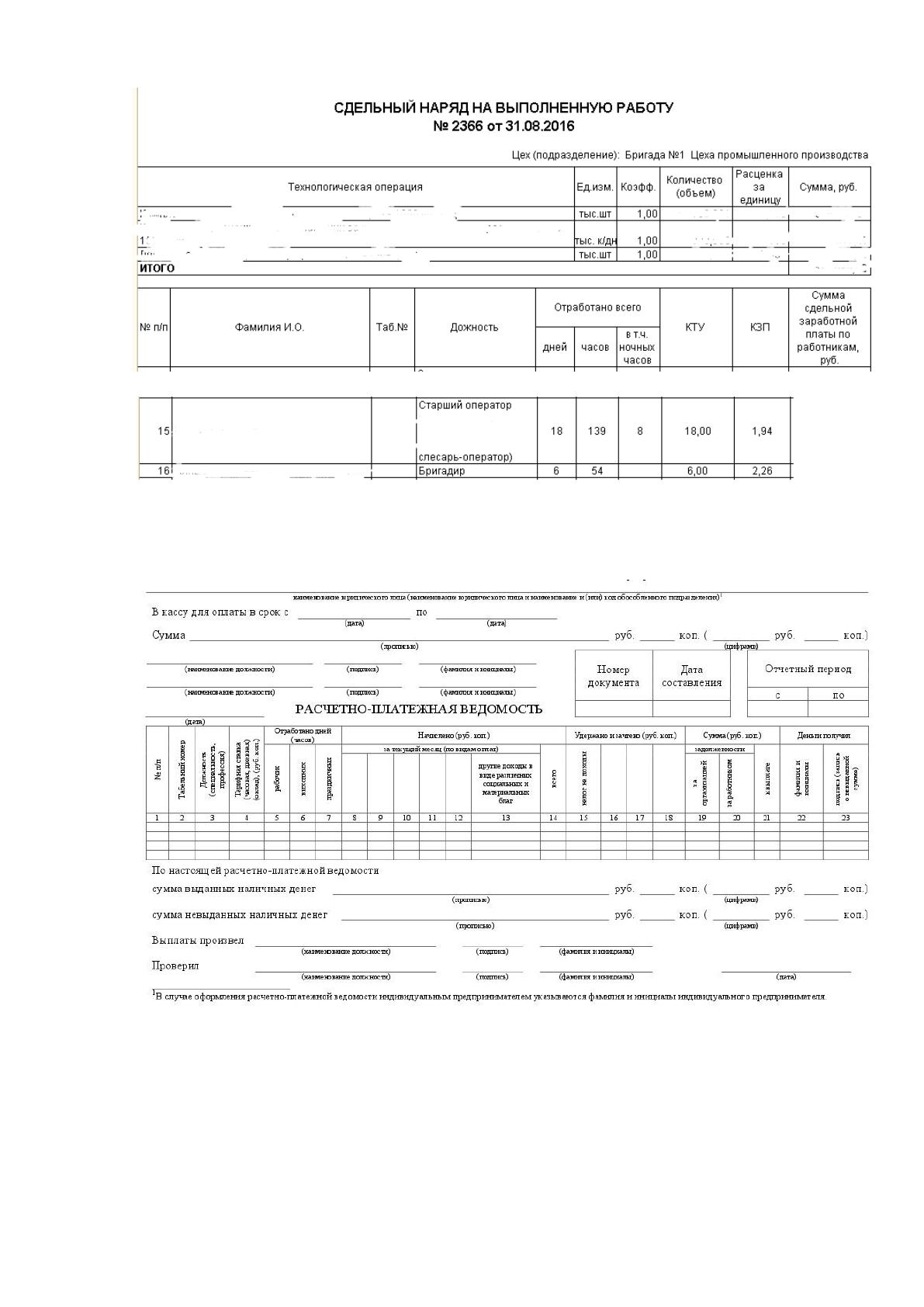

Рисунок 10. Сдельный наряд
Рисунок 11. Расчетно-платежная ведомость
Таким образом, представленные формы результатной информации
позволяют в полной мере получить необходимые выходные данных
информационной системы.
63
2.3.1 Сценарий диалога
Сценарий диалога работы системы используется для демонстрации
технологии работы с информационной системой [11]. Каждый сценарий
содержит определенную логику действий, в соответствии с которой происходит
взаимодействие с базой данных и осуществляются подсказки оператору
информационной системы [14]. Сценарий диалога работы с информационной
системой представлен на рис. 12.
Инициализация программы
Работа с справочниками
информационной системы
Обработка информации о
заработной плате
Обработка сдельного
наряда
Начисление заработной
платы
Формирование реестра
нарядов
Формирование ведомости
начислений
Формирование запросов на
поиск оперативной
информации
Завершение работы с
программой
Рисунок 12. Сценарий диалога работы информационной системы
64
Дерево функций представляет собой иерархическую модель видов
функционирования информационной системы, обеспечивающих достижение
поставленных перед ней целью.
Вершиной дерева функций является главная цель информационной
системы, ветви дерева представляют собой функции, которые необходимо
реализовать для достижения главной цели системы и подчиненных ей целей
нижнего уровня [13].
Дерево функций разрабатываемой информационной системы изображено
на рис. 13.
Дерево функций наглядно демонстрирует разделение данных функций
информационной системы на служебные и основные.
Функции системы
ОсновныеСлужебные
Обработка сдельных
нарядов
Обработка ведомостей
начисления заработной
платы
Формирование
аналитической отчетности
Редактирование данных
Настройки системы
Обработка справочников
Рисунок 13. Дерево функций
65
2.3.2. Характеристика базы данных
Разработанная база данных включает необходимое количество таблиц,
для организации эффективной обработки оперативной информации
предприятия.
Схема данных представлена на рис. 14.
База данных информационной системы включает следующие
информационные таблицы:
– таблица «Организация» включает следующие реквизиты: код
организации; наименование организации; адрес организации; контактный
телефон; электронный адрес;
База данных информационной системы включает следующие
информационные таблицы:
– таблица «Организация» включает следующие реквизиты: код
организации; наименование организации; адрес организации; контактный
телефон; электронный адрес;

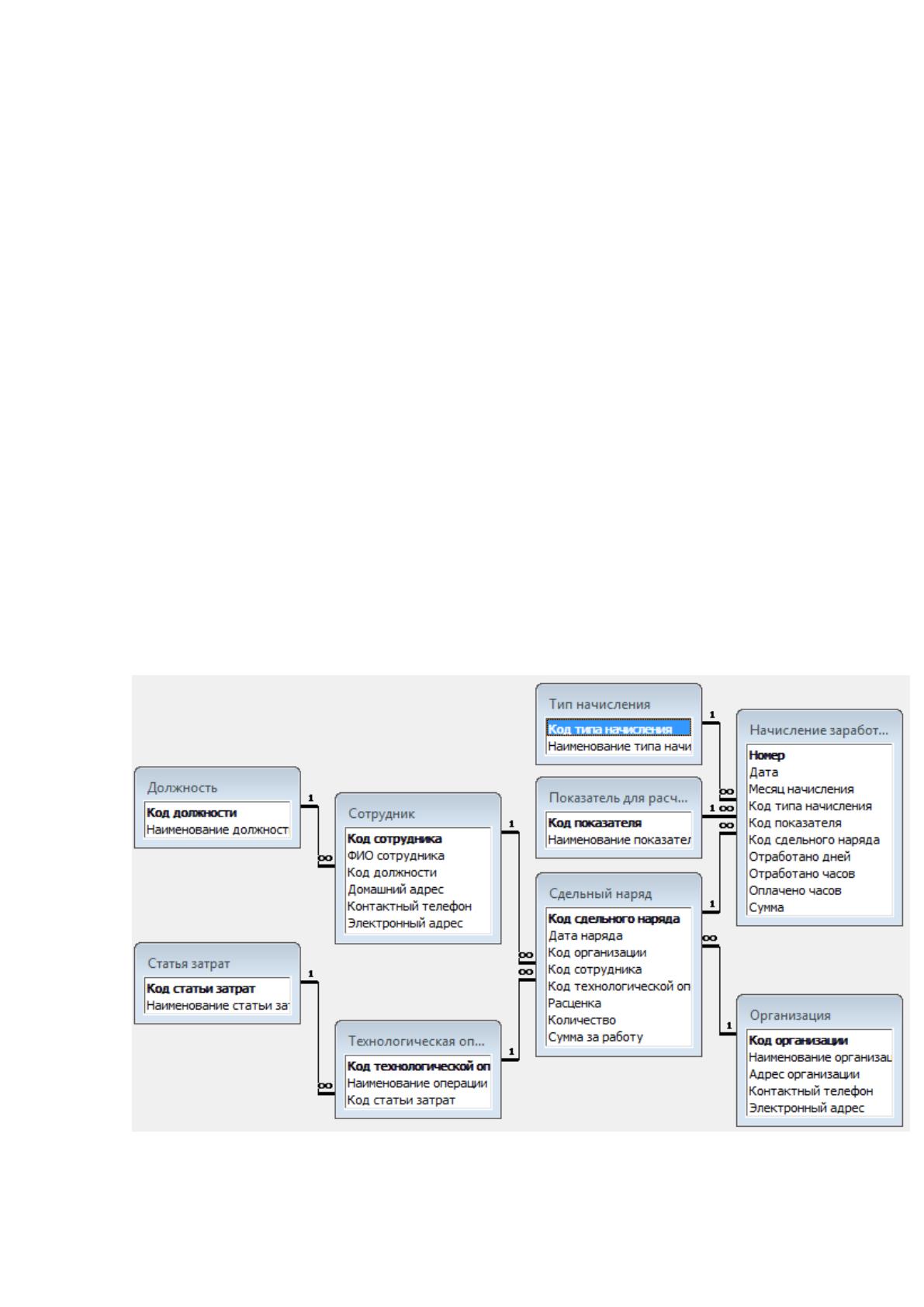

Рисунок 14. Схема данных
– таблица «Сотрудник» включает следующие реквизиты: код сотрудника;
66
ФИО сотрудника; код должности; домашний адрес; контактный телефон;
электронный адрес;
– таблица «Должность» включает следующие реквизиты: код должности;
наименование должности;
– таблица «Статья затрат» включает следующие реквизиты: код статьи
затрат; наименование статьи затрат;
– таблица «Технологическая операция» включает следующие реквизиты:
код технологической операции; наименование операции; код статьи затрат;
– таблица «Тип начисления» включает следующие реквизиты: код типа
начисления; наименование типа начисления;
– таблица «Показатель для расчета начислений» включает следующие
реквизиты: код показателя; наименование показателя;
– таблица «Сдельный наряд» включает следующие реквизиты: код
сдельного наряда; дата наряда; код организации; код сотрудника;
код технологической операции; расценка; количество; сумма за работу;
– таблица «Начисление зарплаты» включает следующие реквизиты:
номер; дата; месяц начисления; код сдельного наряда; код типа начисления; код
показателя; отработано дней; отработано часов; оплачено часов; сумма.
Таким образом, были описаны таблицы и их атрибуты, которые служат
основанием базы данных разрабатываемой информационной системы.
В составе информационного обеспечения рассматриваемого комплекса
задач важное место отводится классификаторам экономической информации.
Обеспечить сжатие призрачной части показателей, а, следовательно, и
сократить объем хранимой информации в ЭВМ и время на поиск информации,
необходимой для решения задач, облегчить обработку информации позволяют
классификация и кодирование информации [16].
Кодированием называется процесс присвоения объектам кодовых
обозначений. Основная цель кодирования состоит в однозначном обозначении
объектов, а также в обеспечении необходимой достоверности кодируемой
информации [22].
