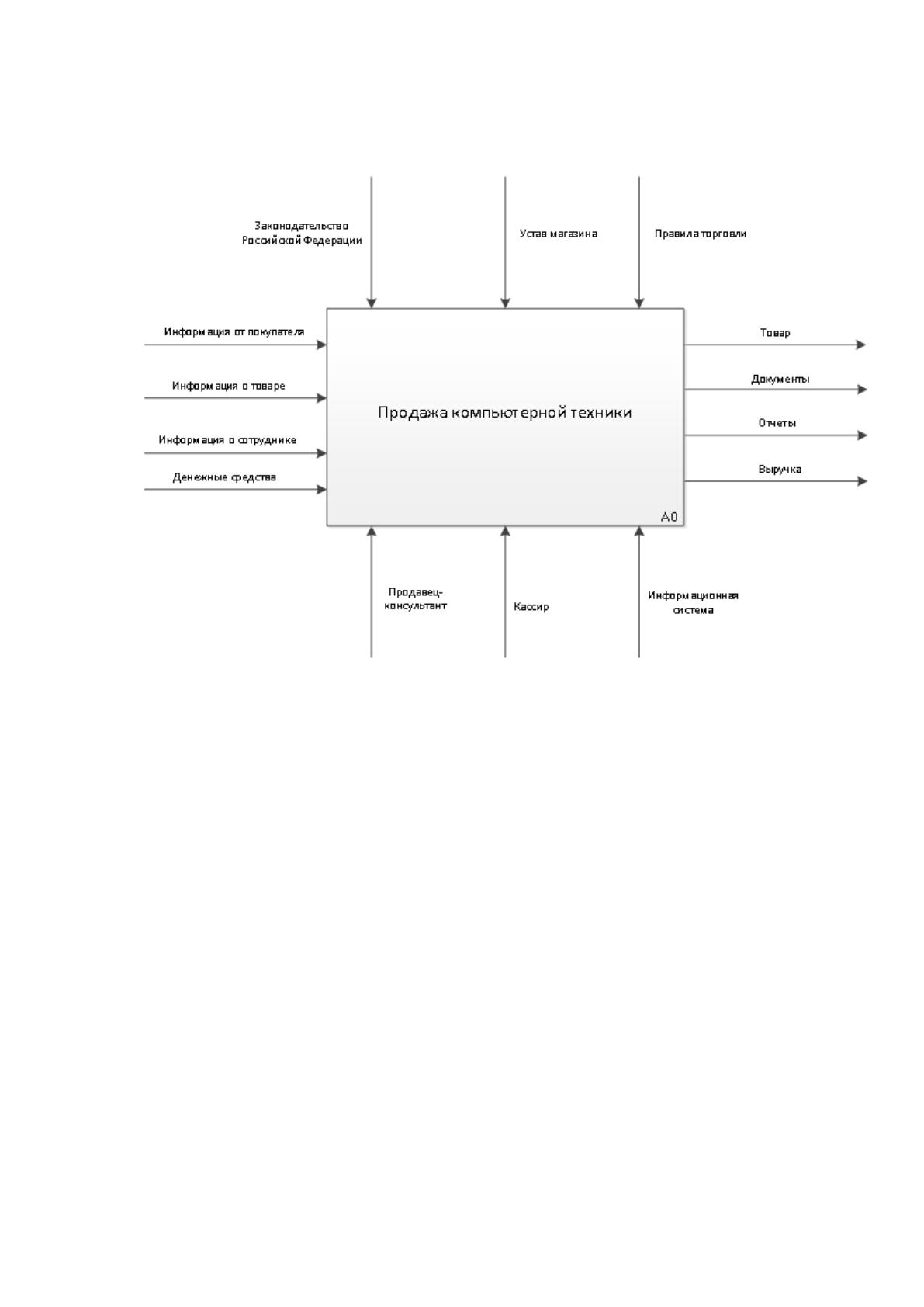

На рисунке 10 представлена контекстная диаграмма деятельности
подсистемы организации IDEF0 после внедрения информационной системы.
Рисунок 10. Контекстная диаграмма деятельности подсистемы
организации IDEF0
Входные данные:
Информация от покупателя;
Информация о товаре;
Информация о сотруднике;
Денежные средства.
Выходные данные:
Товар;
Документы;
Отчеты;
Выручка.

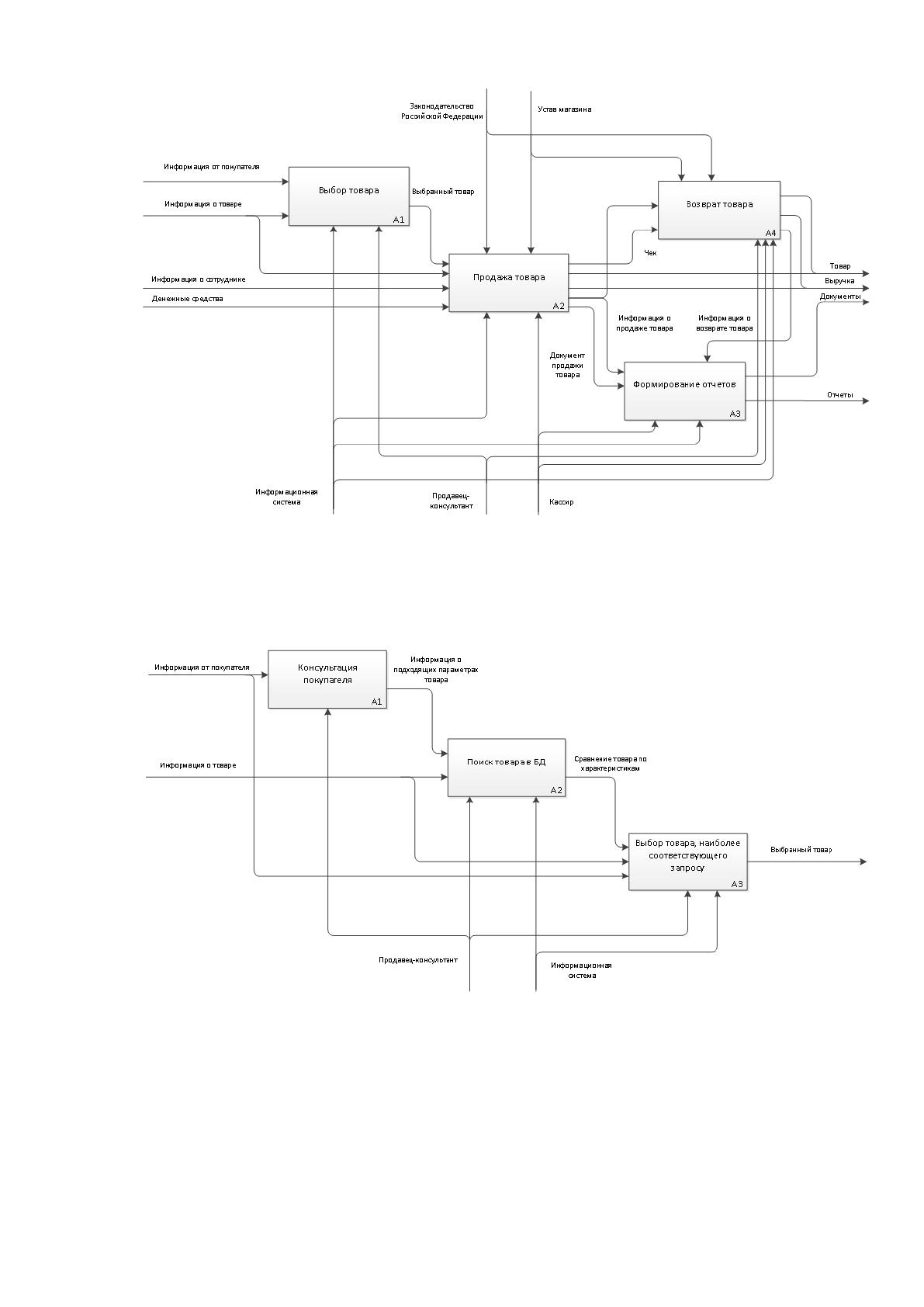

На рисунке 11 представлена декомпозиция контекстной диаграммы
IDEF0 после внедрения информационной системы.
33
Рисунок 11. Декомпозиция контекстной диаграммы IDEF0
На рисунке 12 представлена декомпозиция действия «Выбор товара»
IDEF0 после внедрения информационной системы.
Рисунок 12. Декомпозиция действия «Выбор товара» IDEF0

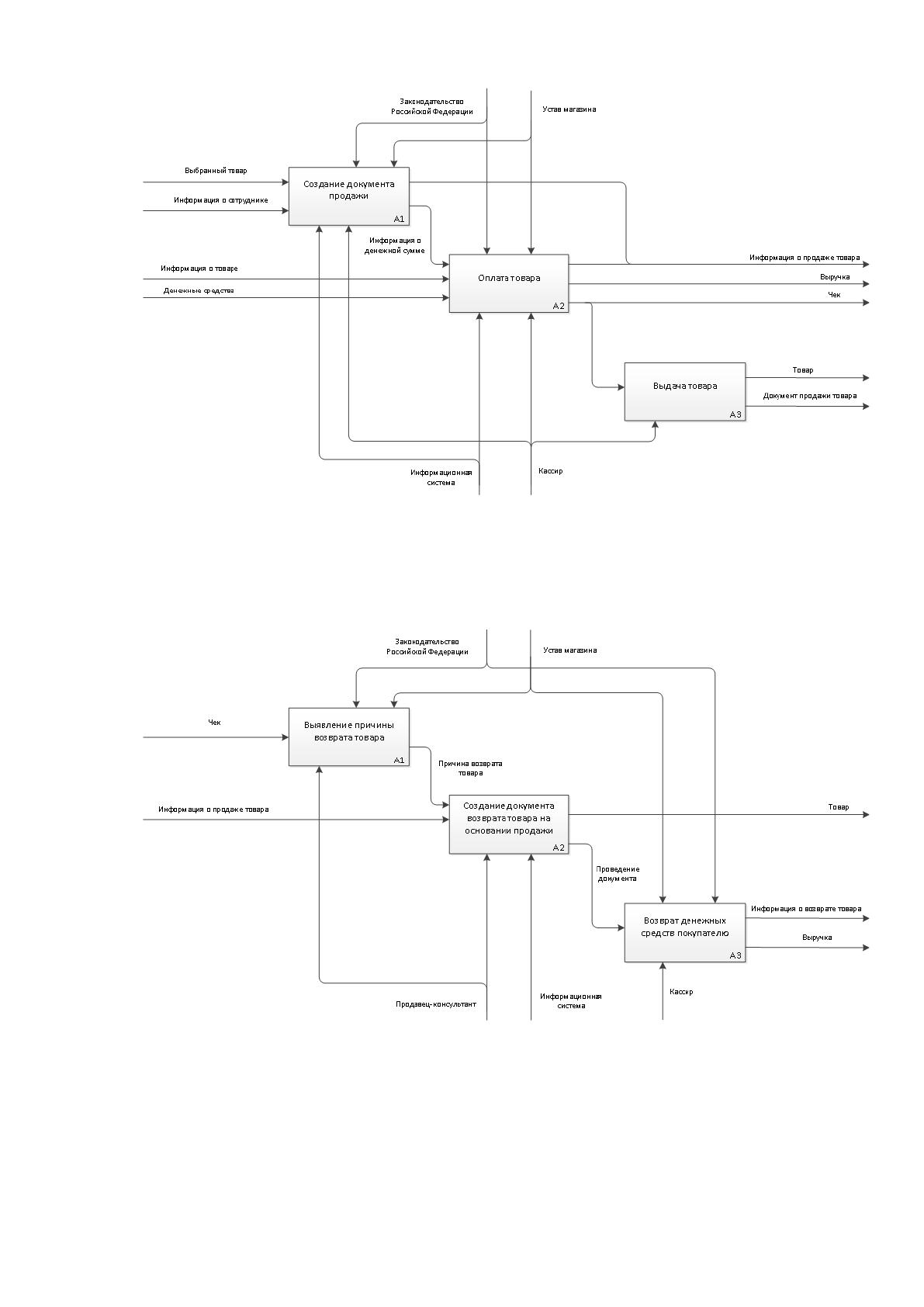

На рисунке 13 представлена декомпозиция действия «Продажа товара»
IDEF0 после внедрения информационной системы.
34
Рисунок 13. Декомпозиция действия «Продажа товара» IDEF0
На рисунке 14 представлена декомпозиция действия «Возврат товара»
IDEF0 после внедрения информационной системы.
Рисунок 14. Декомпозиция действия «Возврат товара» IDEF0

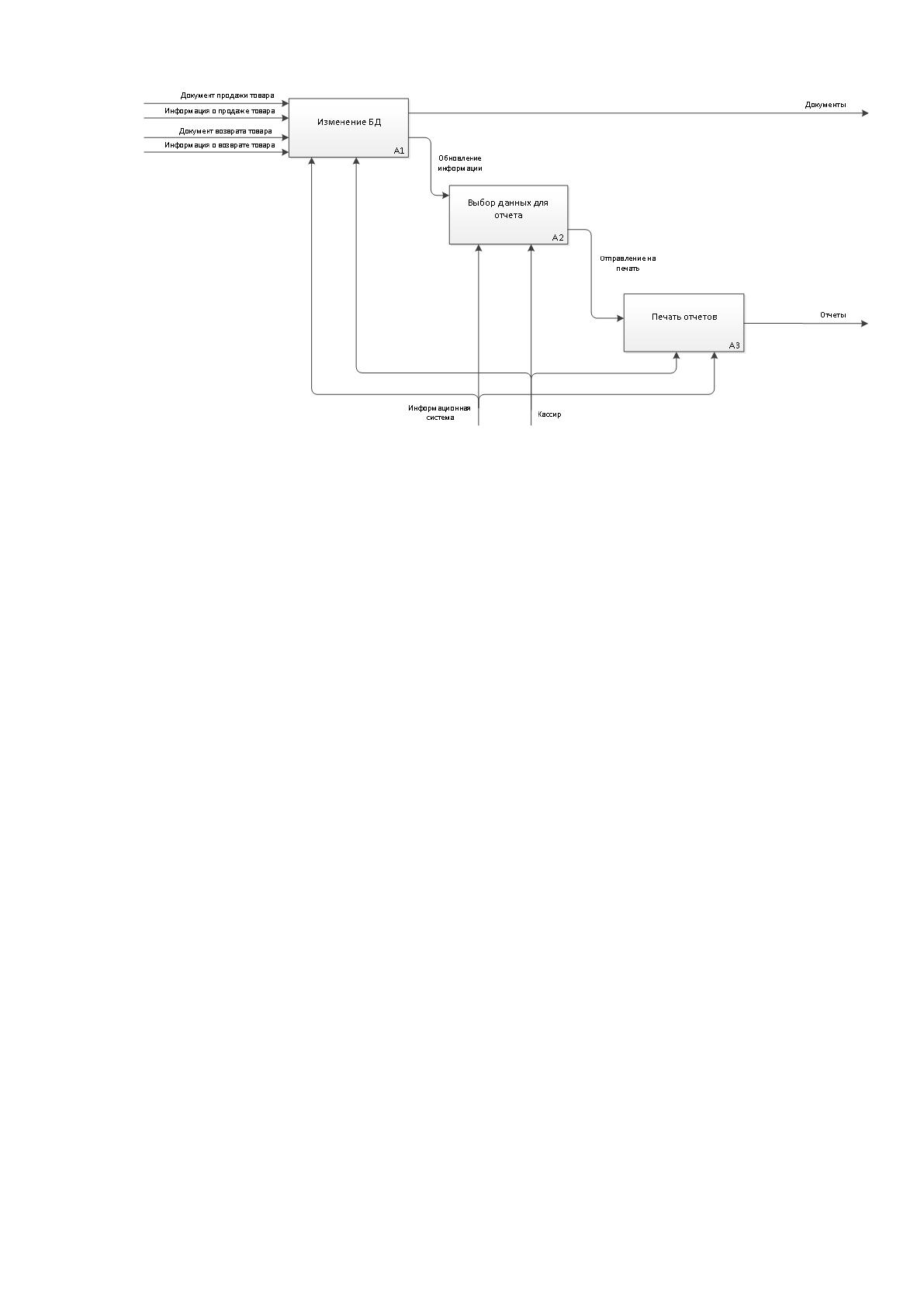

На рисунке 15 представлена декомпозиция действия «Формирование
отчетов» IDEF0 после внедрения информационной системы.
35
Рисунок 15. Декомпозиция действия «Формирование отчетов»
IDEF0
36
1.2.3. Анализ информационных потоков проектируемой задачи
В магазине уже используется комплекс вычислительной техники. С ее
помощью ведется учет проданных товаров, учет товаров на складе, учет
возвращенных товаров. Отсутствие вычислительной техники привело бы к
работе с бумажными документами, что в несколько раз усложнило бы работу
магазина.
Основываясь на данных из таблицы 12 можно узнать, сколько времени
уходит на создание документов у сотрудников магазина.
Таблица 12.
Оценка потока информации
Документ
Количество
документов за
год
Трудовые
затраты на 1
документ, мин
Трудовые
затраты за год,
час
Приход товара
52
30
26
Перемещение
товара
260
15
65
Продажа товара
7315
10
1219,17
Возврат товара
210
10
35
Отчет о
проданных и
возвращенных
товарах
520
8
69,33
Отчет о
количестве товара
в магазине
52
15
13
Итого:
1 440,5
Автоматизация представленных выше задач в свою очередь ускорит
документооборот, позволит сократить время на выполнение различных
операций, и даст возможность анализировать деятельность магазина.
Если нужного товара не оказалось в торговом зале, то продавец-
консультант должен проверить документы о наличии нужного покупателю
товара на складе, однако самому покупателю в связи с этим придется ждать.
Также не стоит исключать человеческий фактор. Например, кассир может
забыть занести товар в Microsoft Excel после его продажи, и товар будет
