Дипломная работа: Автоматизация учета продаж в магазине компьютерной техники «COMPIX»
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
17
1.1.3. Программная и техническая архитектура ИС предприятия

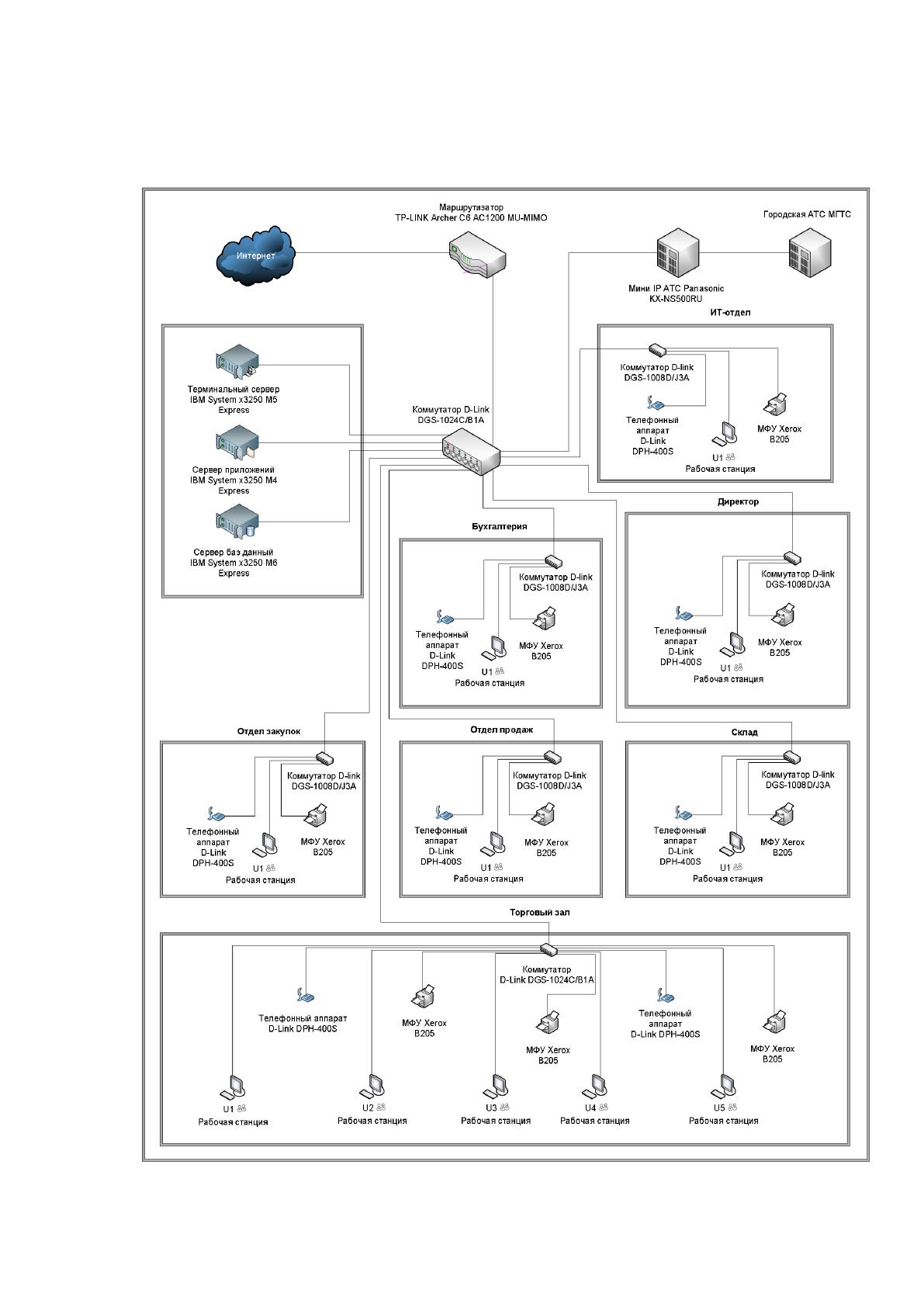

На рисунке 2 представлена схема технической архитектуры.
Рисунок 2. Техническая архитектура
18
Описание технических средств, находящихся в материальном
обеспечении магазина «COMPIX» представлено в таблицах: 2-11.
Таблица 2.
Рабочая станция Моноблок Acer Aspire C24-320
Разрешение экрана:
1920x1080
Операционная система:
Windows 10 Домашняя 64
Диагональ экрана:
23.8
Оперативная память:
4 ГБ, 2133 МГц, DDR4, 2 слота
Веб-камера:
1.5 Мп
Микрофон:
Динамики:
Встроенная графика:
AMD Radeon R5
Процессор:
AMD A9 9425
Базовая частота процессора:
3.1 ГГц
Максимальная частота
процессора:
3.7 ГГц
Количество ядер:
2
Количество потоков:
2
Графическая память:
Системная
Проводная сеть:
1 Гбит/с
Беспроводная связь:
WiFi IEEE 802.11 a/b/g/n/ac
Bluetooth 4.0
Аудиосистема:
аудиовход jack 3.5 мм x1
аудиовыход jack 3.5 мм x1
Оптический привод:
Отсутствует
Жесткий диск:
1 ТБ
Разъемы на задней панели:
2 х USB 2.0
2 x USB 3.0
HDMI
LAN(RJ-45)
аудиовход jack 3.5 мм x1
аудиовыход jack 3.5 мм x1
Устройство для чтения карт
памяти:
SD
SDHC
SDXC
Размеры:
33*55*12 см
Вес:
6.4 кг
Таблица 3.
МФУ Xerox B205
Серия устройств:
Xerox
Назначение:
Для печати черно-белых документов
Подключение по USB:
Сетевое подключение:
Беспроводное подключение по
Wi-Fi:
19
«Продолжение таблицы 3»
Область применения:
Офис
Тип расходных материалов:
Красящий порошок (тонер)
Количество цветов:
1 (черный)
Технология печати:
Лазерная
Функция печати
Функция сканирования:
Функция копирования:
Функция факса:
Отсутствует
Печать без ПК:
Размеры:
403*361*360 мм
Вес:
11.2 кг
Таблица 4.
Телефонный аппарат D-Link DPH-400S
Протоколы и стандарты:
IP/TCP/UDP/ARP/ICMP, RTP RFC1889,
DHCP, РРРоЕ, STUN, SIP RFC3261,
TFTP/FTP/HTTP, SIP RFC2327, SNTP,
DNS, DNS SRV
Дисплей:
Цветной LCD-дисплей
Клавиши:
4 программируемые клавиши
5 клавиш SIP-line
9 специальных клавиш с функциями:
Наушники;
Удержание;
Переадресация;
Запись;
Телефонная книга;
История звонков;
Отключить звук;
Громкая связь;
Конференция.
Телефонные функции:
5 SIP-аккаунтов
Отображение даты и времени
Быстрый набор номеров
Режим ожидания
Определитель номера
Автоответчик
Блокировка кнопок
Архив вызовов
Перехват вызова
Отключение звука
Отображение времени
разговора
Черный список
Переадресация
Настройки защищены паролем
Книга телефонов
11 звуков для звонка телефона
20
«Продолжение таблицы 4»
Сетевые интерфейсы:
WAN10/100BASE-TX;
LAN10/100BASE-TX.
Голосовые кодеки:
Поддержка:
G.729A/B;
G.723.1;
G.726-32;
G.722;
G.711a/u.
Питание:
Блок питания, вход 100-120В, 220-
240В, выход 5В, 1А
Разъем для гарнитуры:
RJ9
Размеры:
243*182*46 мм
Вес:
1 кг
Таблица 5.
Маршрутизатор TP-LINK Archer C6 AC1200 MU-MIMO
Портов:
4
Антенны:
4
Частоты:
2.4 ГГц
5 ГГц
Стандарты Wi-Fi:
802.11a/b/g/n/ac
Передача данных через Wi-Fi со
скоростью:
867 Мбит/с
Передачи данных через кабель со
скоростью:
1 Гбит/сек
Защита информации:
WPA, WPA2, WEP
Межсетевой экран:
DHCP-сервер:
SPI:
NAT:
Размеры:
230*35 *144 мм
Таблица 6.
Коммутатор D-link DGS-1008D/J3A
Портов:
8
Передачи данных со скоростью:
1 Гбит/сек
Способ размещения:
На столе или стене
MAC-адресов:
4096
Тип:
Неуправляемый
Питание:
Блок питания, вход 220В, выход 5В,
1А
Минимальное потребление:
0,4 Вт
Максимальное потребление:
3,07 Вт
Размеры:
161*103*29 мм
Вес:
420 г
21
Таблица 7.
Коммутатор D-Link DGS-1024C/B1A
Портов:
24
Тип:
Неуправляемый
Скорость передачи данных :
1 Гбит/сек
MAC-адресов:
8192
Питание:
Блок питания, вход 100 - 240В
Минимальное потребление:
4,41 Вт
Максимальное потребление:
15,3 Вт
Размеры:
281*177*44,5 мм
Вес:
1,37 кг
Таблица 8.
Сервер приложений IBM System x3250 M4 Express
Разработчик:
IBM
Форм фактор:
1U Rack
Количество установленных
процессоров:
1
Количество ядер:
4
Тип сокета:
LGA1150
Количество сокетов:
1
Слоты для оперативной памяти:
6
Тип оперативной памяти:
DDR3
Объем установленной
оперативной памяти, Гб:
16ГБ
Тип жесткого диска:
3,5
Максимальное количество
жестких дисков:
2
RAID
Количество установленных БП:
1
Питание:
Блок питания, вход 100 - 127В, 200 -
240В
Блок питания, Вт:
300 Вт
Размеры:
558*439*43 мм
Вес:
12 кг
Таблица 9.
Терминальный сервер IBM System x3250 M5 Express
Разработчик:
IBM
Форм фактор:
1U Rack
Количество установленных
процессоров:
1
Количество ядер:
4
Тип сокета:
LGA1150
Количество сокетов:
1
Слоты для оперативной памяти:
4
Тип оперативной памяти:
DDR3
