Дипломная работа: Автоматизация учета и обработки заявок пользователей на ТО и ремонт техники (Help Desk) в компании ООО Планета-Р
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
81
Код_бренда
Код_запчасти
Код_сотрудника
Код_типа
Заказ
Код_заказа
Дата_начала_работы
Дата_окончания_работы
Стоимость
Код_клиента
Код_оборудования
Код_модели
Код_бренда
Код_запчасти
Код_сотрудника
Код_типа
Запчасти
Код_запчасти
Наименование
Стоимость
Код_ оборудования
Код_модели
Код_бренда
Оборудование
Код_ оборудования
Код_модели
Код_бренда
Сотрудники
Код_сотрудника
Логин
Пароль
Номер_телефона
Фамилия
Имя
Отчество
Код_типа

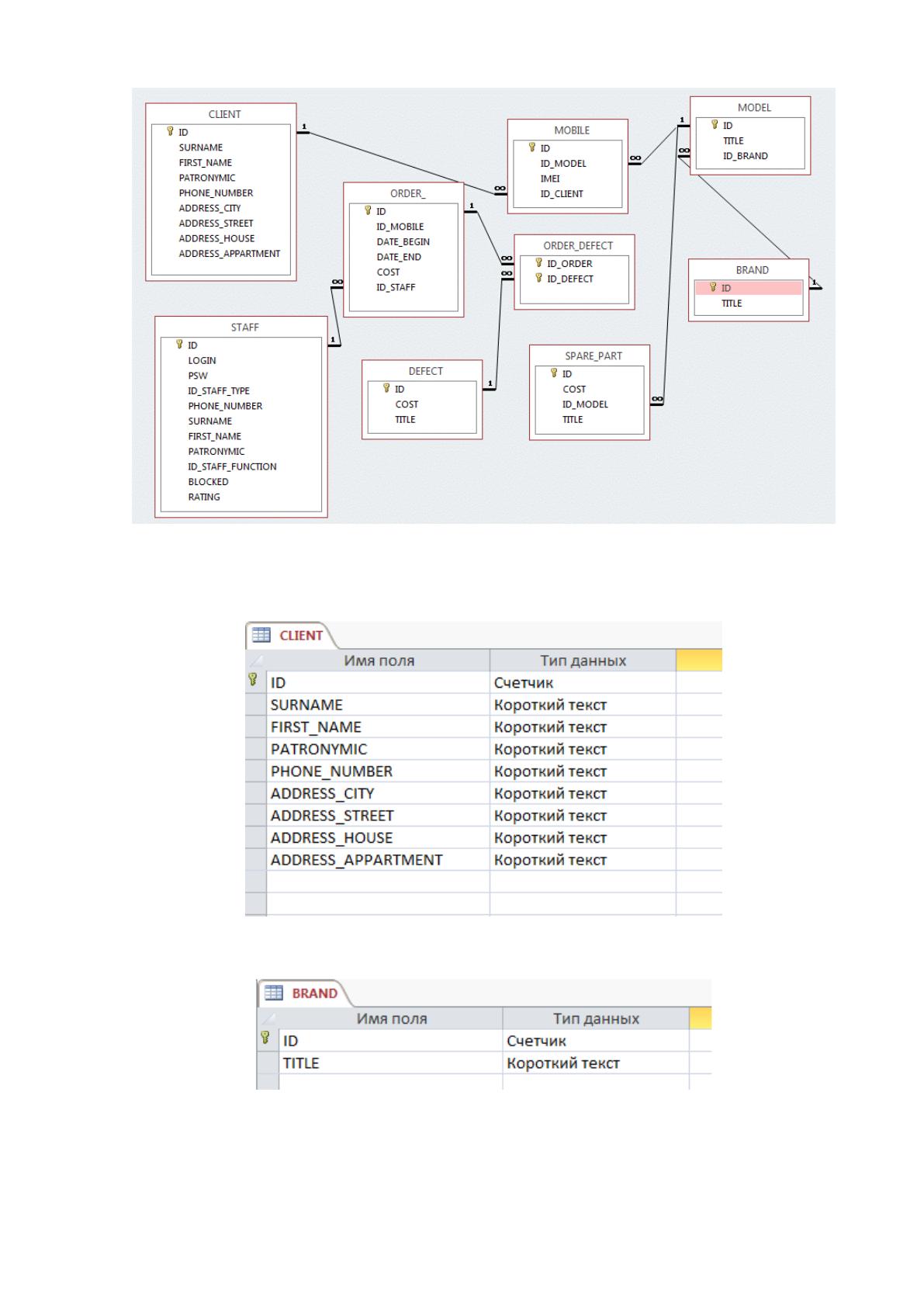

Схема связи Таблиц базы данных представлена на Рисунке 2.9.
82
Рисунок 2.9 Схема связи Таблиц базы данных
Характеристика Таблиц базы данных представлена на Рисунках ниже.
Рисунок 2.10 Таблица Client
Рисунок 2.11 Таблица Brands
83

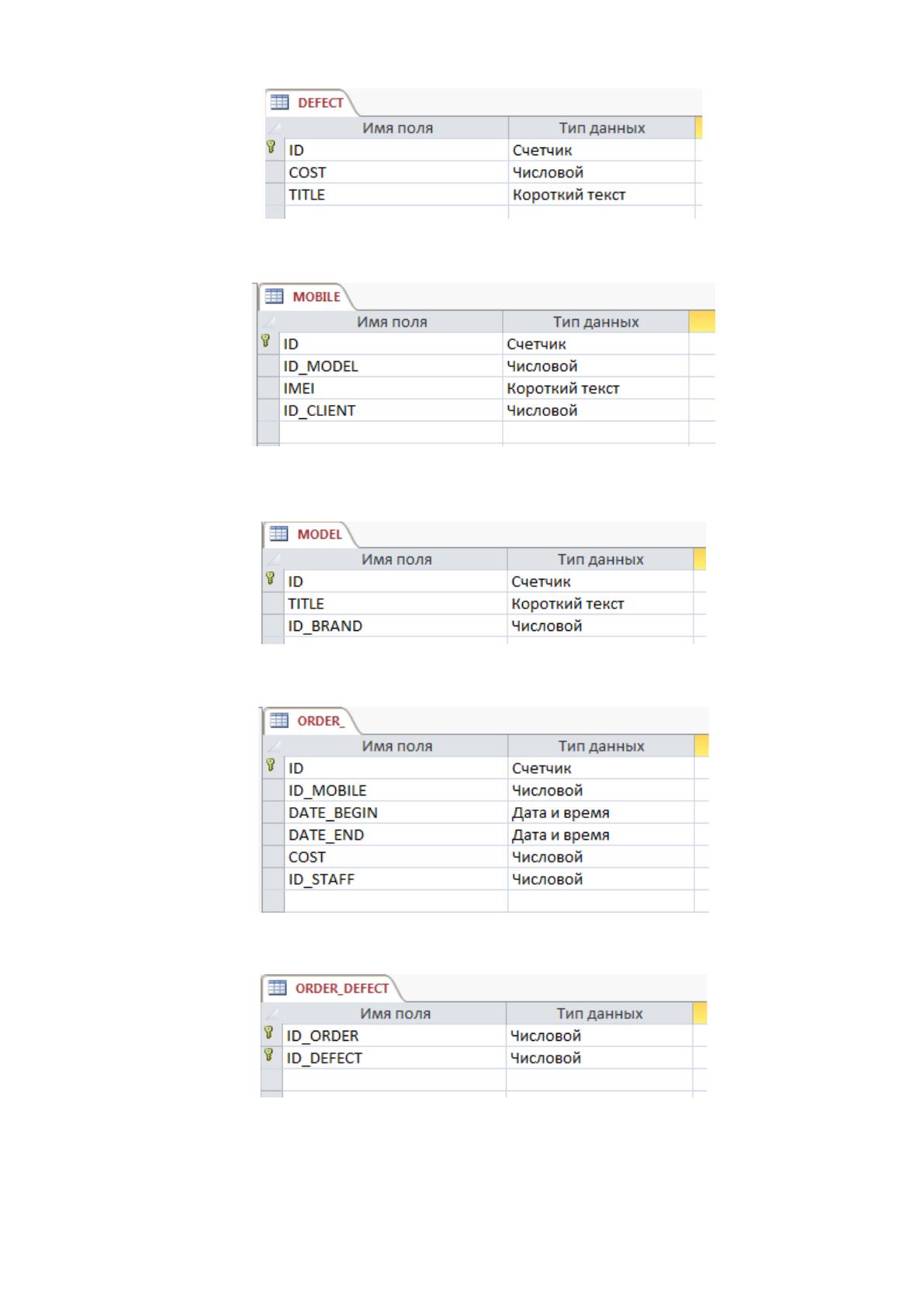

Рисунок 2.12 Таблица Defect
Рисунок 2.13 Таблица Mobile
Рисунок 2.14 Таблица Model
Рисунок 2.15 Таблица Order
Рисунок 2.16 Таблица OrderDefect
84

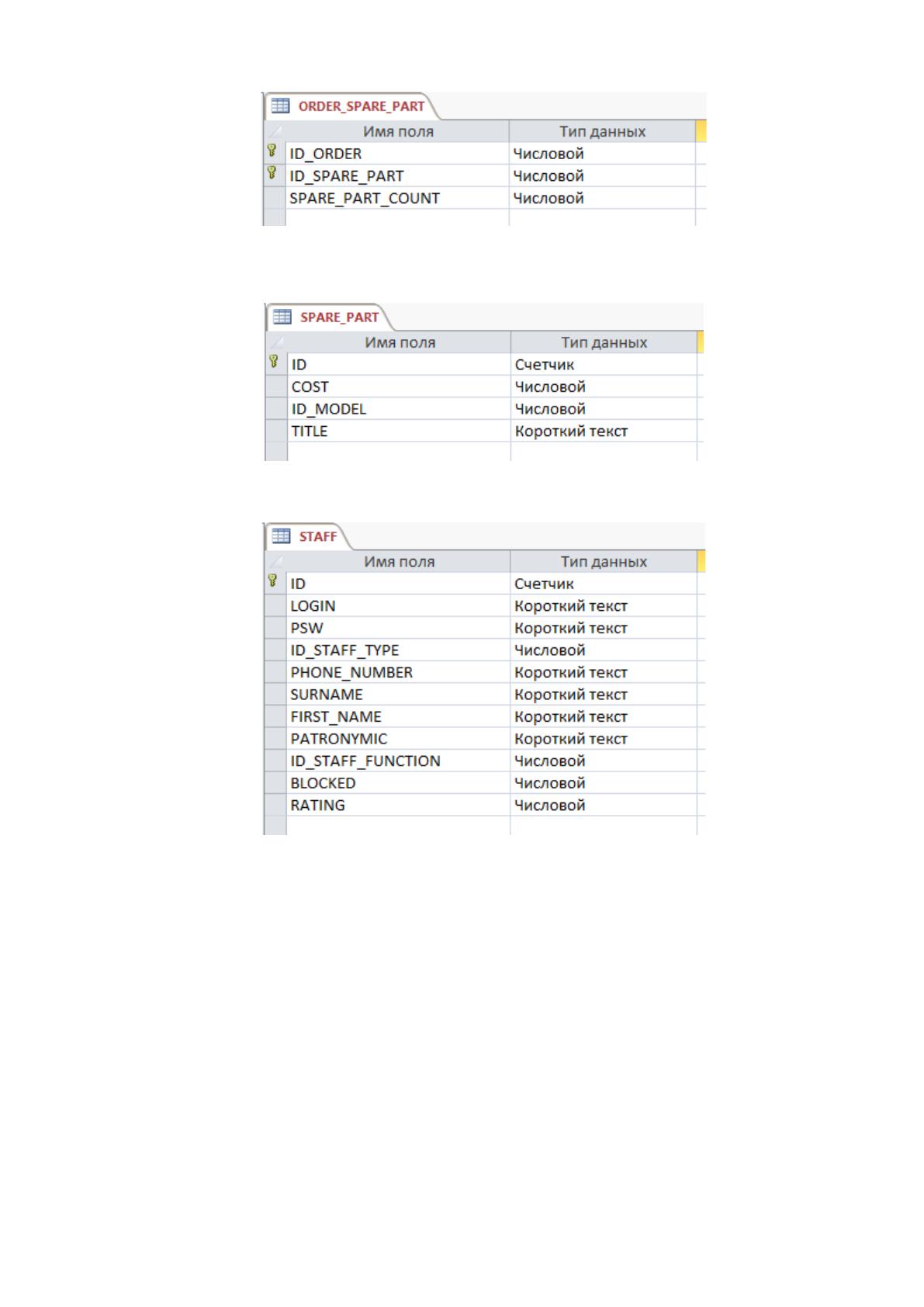

Рисунок 2.17 Таблица Order_spare_part
Рисунок 2.18 Таблица Spare_part
Рисунок 2.19 Таблица Staff
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Структурная схема пакета ИС приведена на Рисунке 2.20.
85
Программные модули
Серверный
компонент
TdmServer
TdssmRemoteData
Клиентский
компонент
TdmData
SQLConnection
TClientDataSet
TDataSetDrovider
TDataSource
Рисунок 2.20 Структурная схема пакета ИС учета ремонта компьютерного
оборудования
Программная система состоит из следующих уровней: клиент; сервер
приложений; сервер базы данных (Рисунок 2.21).
