97

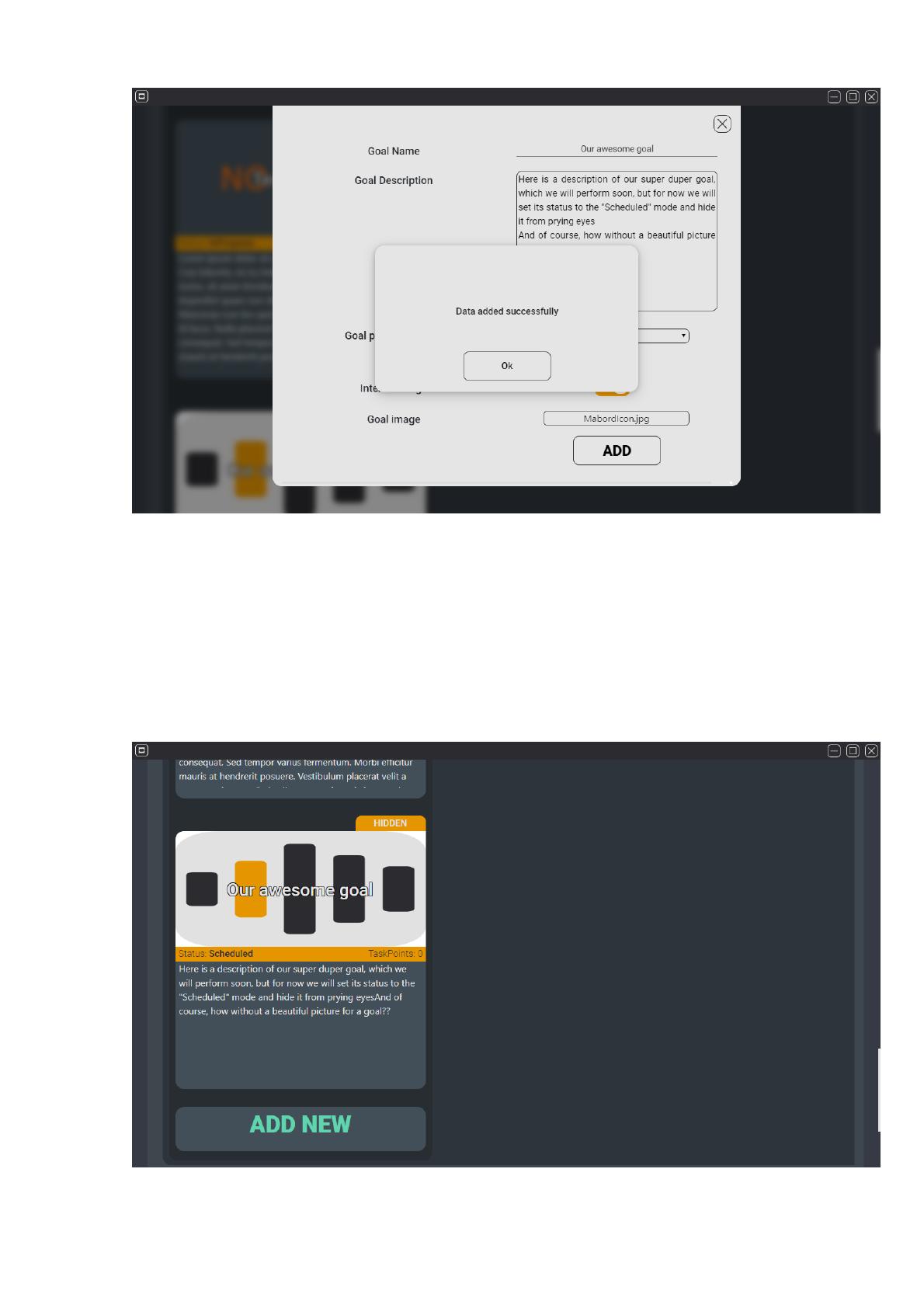

Рисунок 28. Окно уведомления об успешном добавлении новой
задачи
После успешного добавления задачи в систему, ее визуальный элемент
добавляется в конец списка родительского элемента до кнопки добавления
нового элемента. Родитель элемента определяется по вышеуказанной кнопке.
Результат добавления задачи в систему представлен на рисунке 29.
Рисунок 29. Добавленный в систему элемент
98
Прикреплённый к задаче рисунок является примером возможного
добавления изображения. По умолчанию, в случае отсутствия добавленного
рисунка, для отрисовки данного элемента отображается специальная заглушка.
Для удаления элементов используется панель изменения объекта (которая
вместе с принципом работы была представлена ранее), где необходимо нажать
кнопку "DELETE" и подтвердить свои действия (диалоговое окно с
подтверждением действия представлено на рисунке 30).

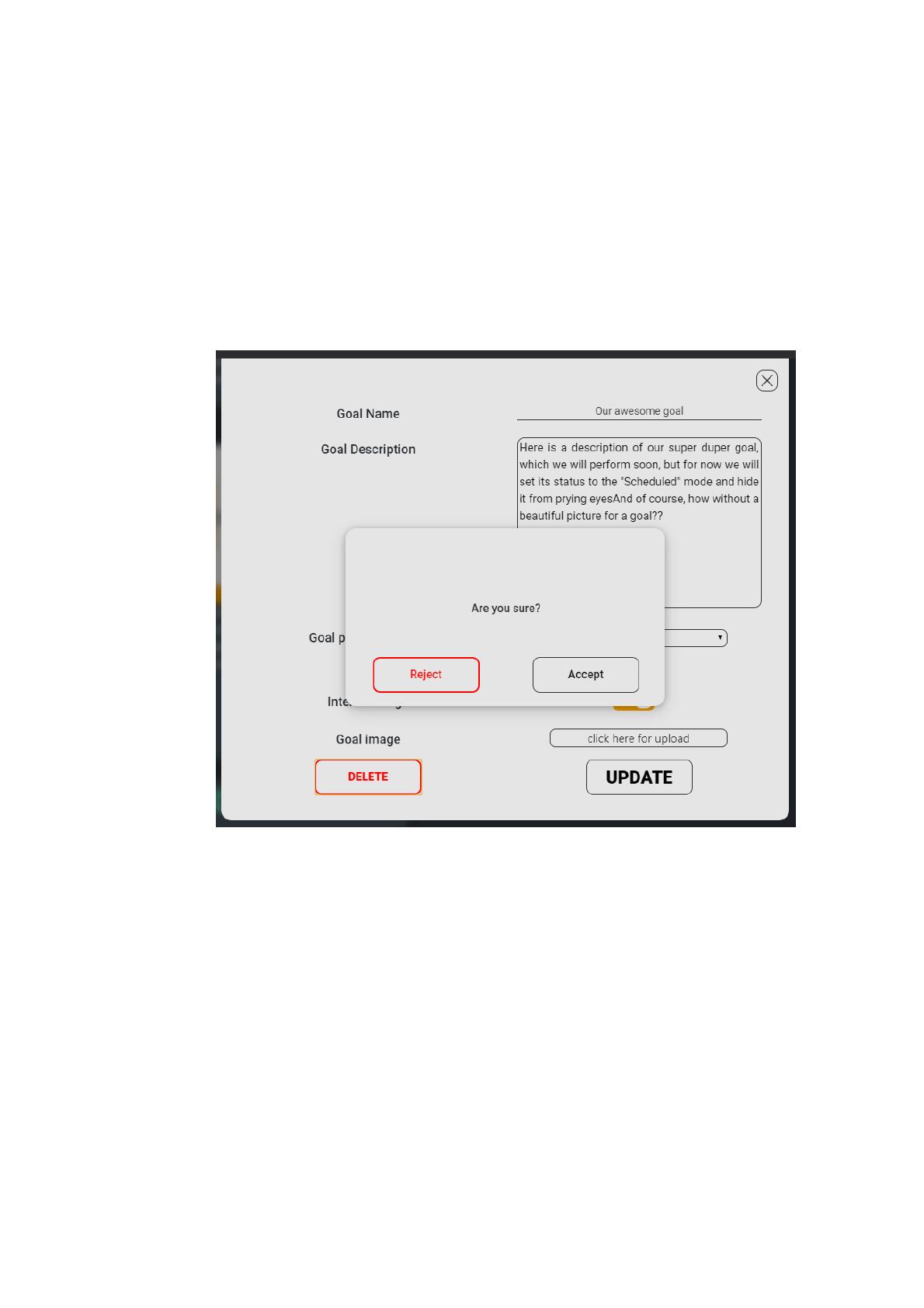

Рисунок 30. Диалоговое окно подтверждения об удалении
Помимо просмотра и изменения задач в проекте и формирующейся по
ним дорожной карте (разъяснение о дорожной карте представлено в приложении
2), программа умеет создавать статистическую сводку о состоянии проекта. Для
открытия данного интерфейса необходимо сперва раскрыть боковое меню
(кнопка с маленьким логотипом компании на верхней панели слева) и выбрать
раздел "Statistics". Это же боковое меню содержит кнопки открытия меню
настроек, дорожной карты (главного экрана) и кнопку перезагрузки карты, если
вы находитесь в ее разделе.
99
Результат открытия раздела статистики с приведением сведений о
проекте "Project Zero" (тестовые данные) представлено на рисунке 31.

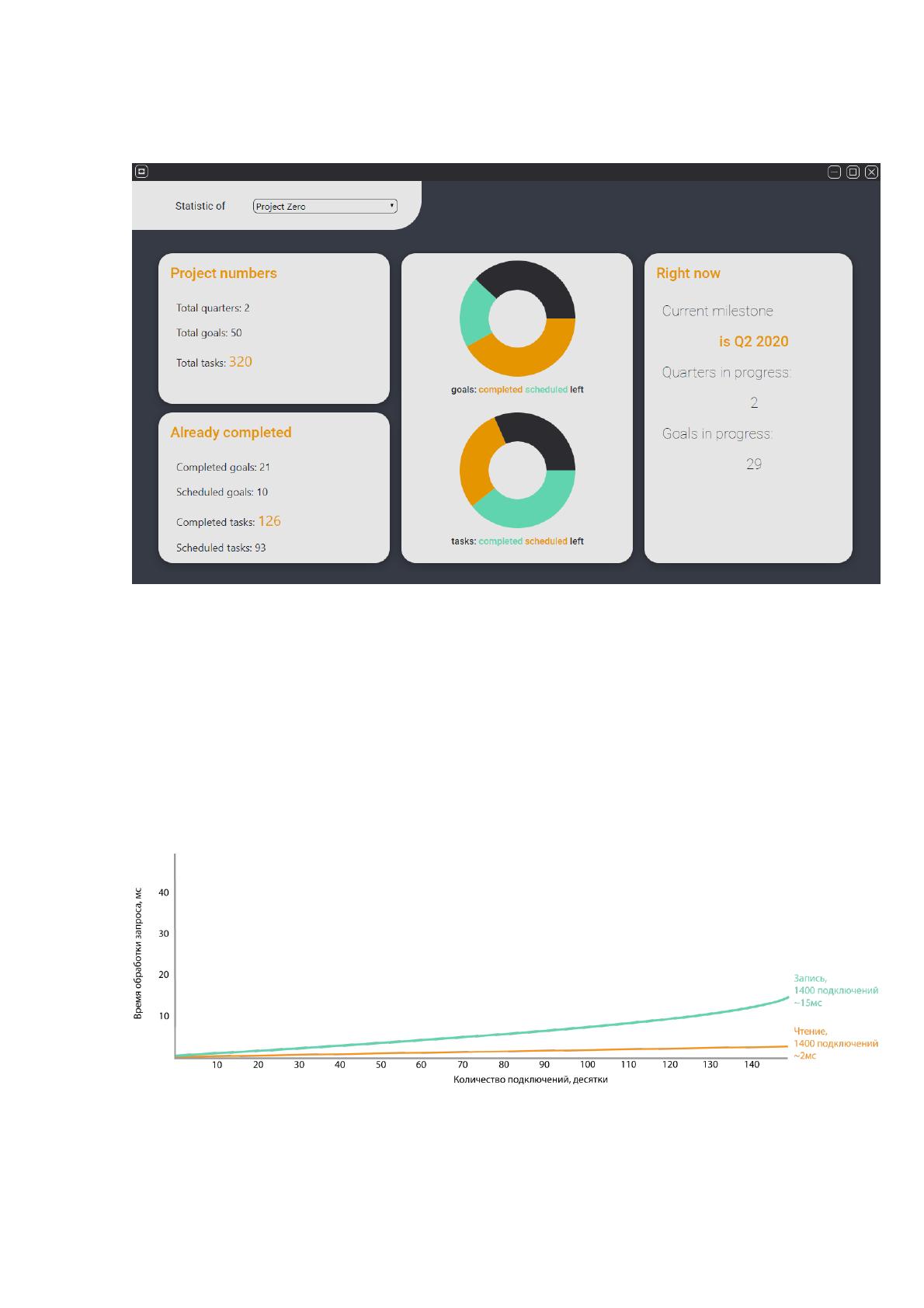

Рисунок 31. Раздел статистики со сведениями о "Project Zero"
На данном этапе можно сказать, что тестирование разработанной
системы закончено, однако в ходе тестирования было принято решение о
проведении нагрузочных испытаний системы. Для этого при помощи
специального программного обеспечение, используемого в "Норс Студиос"
были сымитированы входящие запроса на добавление и выдачу данных.
Результаты этих испытаний представлены на рисунке 32.
Рисунок 32. График испытания системы на нагрузку запросами
100
Согласно полученных результатам, при одновременном подключении
1400 клиентов и отправкой запроса на выдачу сведений от момента получения
запроса до момента выдачи проходит приблизительно 2 миллисекунды, в то
время как добавление информации имеет приблизительно 15 миллисекунд.
Связано это с проводимыми проверками поступающей информации. Однако
стоит отметить что вероятность одновременного запроса такого количества
пользователей крайне мала.
101
3. ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
3.1 Выбор и обоснование методики расчета экономической эффективности
Учитывая то, что в рамках данной работы была поставлена цель в виде
автоматизации контроля задач по проектам в "Норс Студиос", то для расчёта
экономической эффективности данной работы имеет смысл использовать метод
сравнительного анализа текущей действующей неавтоматизированной системы
и разработанной в рамках данного дипломного проекта автоматизированной
информационной системы.
Для проведения подобного анализа необходимо подготовить:
1. Стоимость используемого проприетарного программного
обеспечения в компании;
2. Расходы на оплату труда сотрудников, непосредственно
реализующих работу неавтоматизированной системы;
3. Расходы, понесенные компанией в ходе и в рамках разработки
автоматизированной системы.
При этом необходимо предусматривать, что программное обеспечение,
используемое в неавтоматизированной системе, поставляется компании "Норс
Студиос" в виде "SaaS" решения, что подразумевает ежемесячную оплату
лицензии.[11] Особенности программного обеспечения включают в себя тот
факт, что необходимо производить оплату за каждое рабочее место, на котором
данное программное обеспечение используется.
На основе полученных сведений можно будет получить следующие
данные:
1. Сопоставление финансовых затрат на контроль задач по проектам
в ручном и автоматизированном виде;
2. Определение сроков окупаемости разработанного проекта.
Стоимость проприетарного программного обеспечения определяется по
формуле:
CT = C * T * U
