87
Таблица 24
Описание проверки функции получения статистики по проекту
через клиентское приложение
Параметр проверки
Значение
Функция
Получение статистики по проекту в
клиентском приложении
Предмет проверки
Корректный вывод обработанной
информации
Исходные данные
Тестовый набор данных "пустышек"
Задаваемые параметры для имитации
различных ситуаций
а) Данные полны
б) Данные не полные
Ожидаемый результат
а) Корректное отображение
б) Сообщение, что данные не полные и
нет возможности предоставить
статистику
2.4.3 Проведение проверочных испытаний и их результаты
Разработанная в рамках данного дипломного проекта
автоматизированная информационная система контроля исполнения задач по
проектам в "Норс Студиос" полностью и успешно прошла поставленные
тестовые кейсы.[9] В ходе проведения испытаний были зафиксированы
экранные формы, которые, вместе с описанием, приведены ниже.

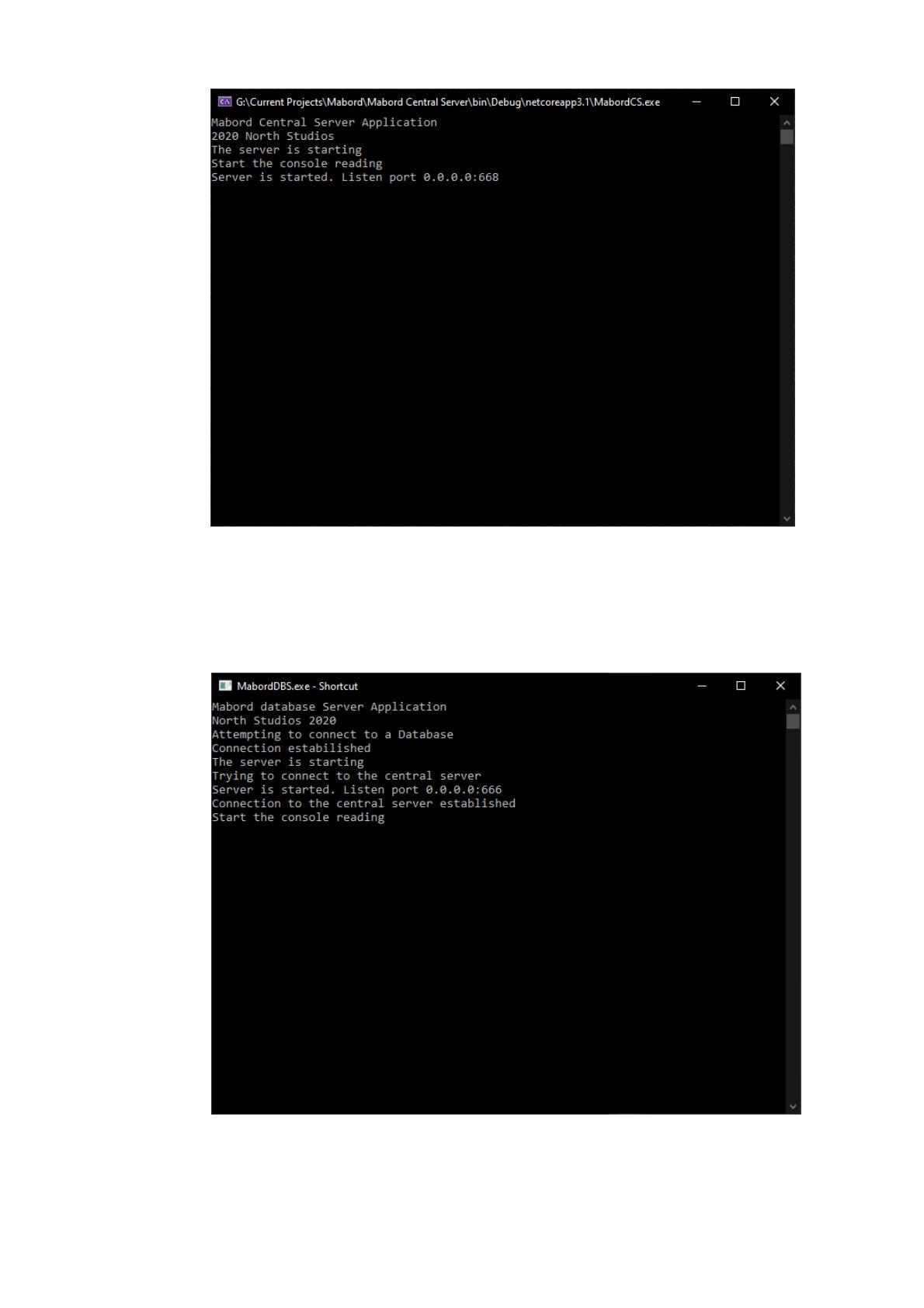

На рисунке 15 изображен результат тестирования старта центрального
сервера.
88
Рисунок 15. Консольное окно центрального сервера
На рисунке 16 изображен результат тестирования корректного
подключения сервера базы данных к центральному серверу
Рисунок 16. Консольное окно сервера базы данных
89

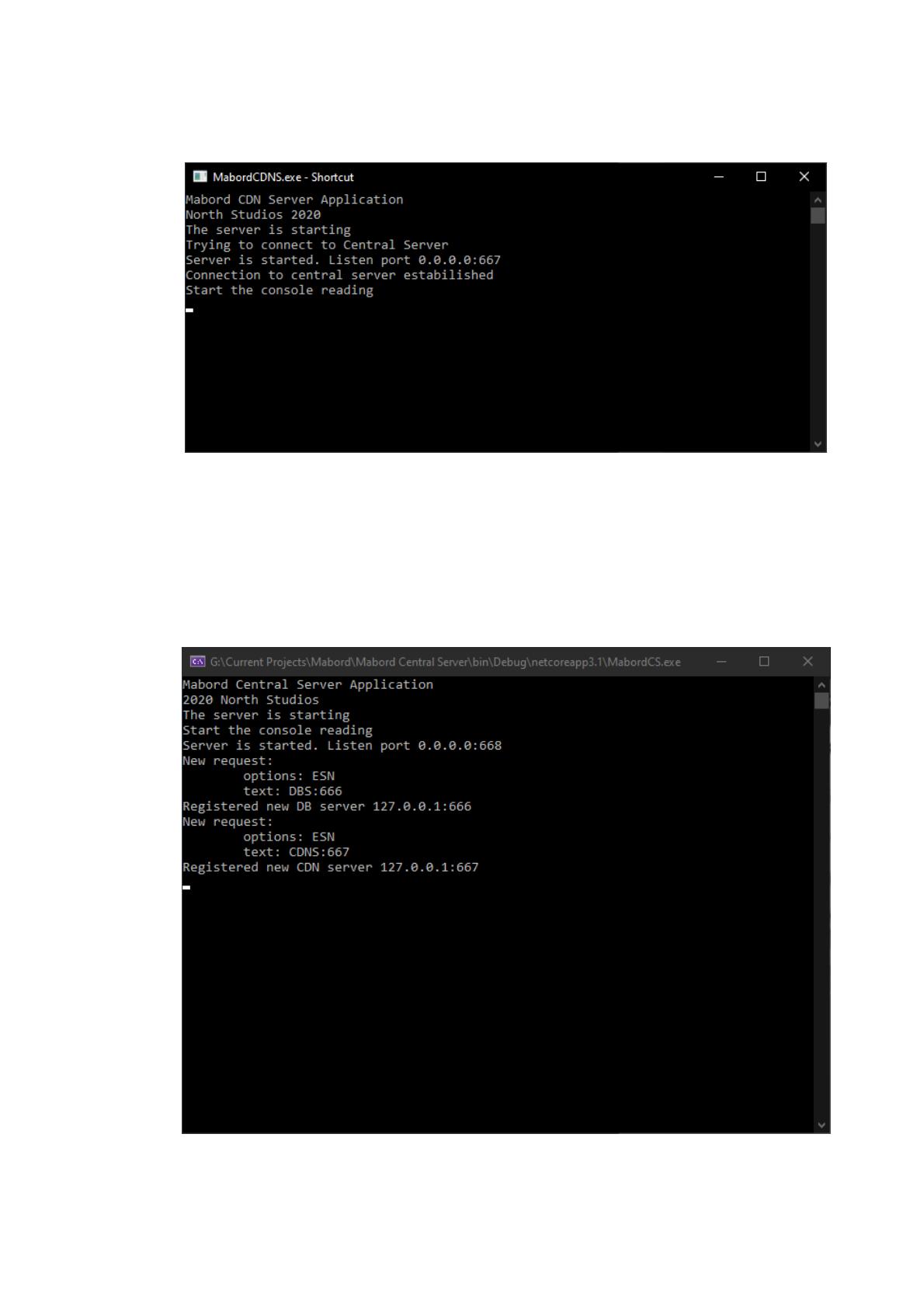

На рисунке 17 изображен результат тестирования корректного
подключения сервера сети раздачи контента к центральному серверу
Рисунок 17. Консольное окно сервера сети раздачи контента
На рисунке 18 изображен результат тестирования авторизации серверов у
центрального сервера. На данном изображении наглядно продемонстрирован
входящий запрос от определенного сервера (тип передается в "text") с
минимально необходимым набором параметров.
Рисунок 18. Консольное окно центрального сервера с запросами
авторизации серверов
90

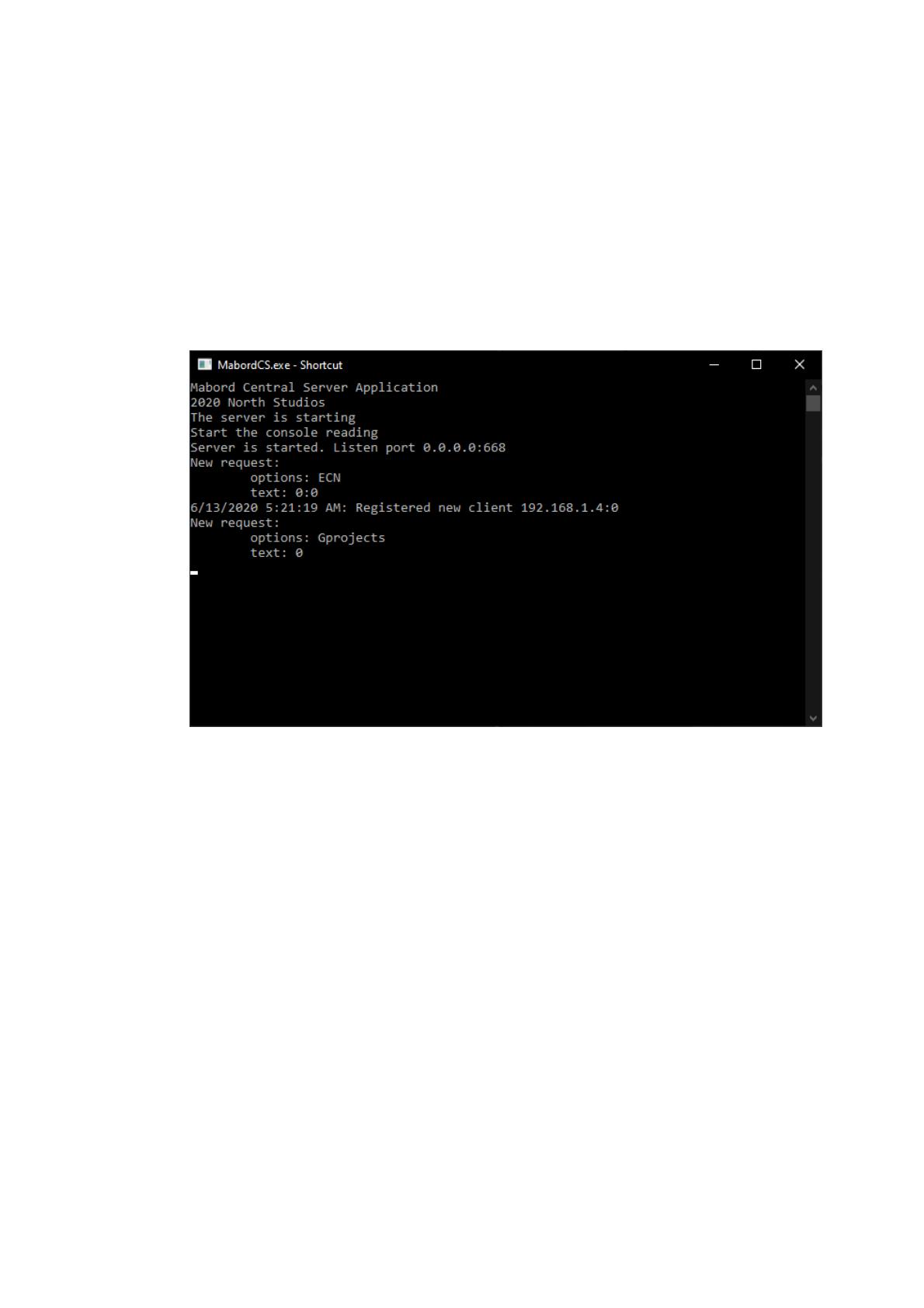

На рисунке 19 изображен результат тестирования авторизации клиента у
центрального сервера. На данном изображении видно входящий запрос клиента
о авторизации в системе и последующий запрос на выдачу сведений о
содержащихся в системе проектах. Это обусловлено тем фактом, что после
авторизации, клиентское приложение автоматически перенаправляет
пользователя на экран отображения информации, хранимой в системе "Mabord"
включая дорожную карту.
Рисунок 19. Консольное окно центрального сервера с запросом
авторизации клиента
Для тестирования клиентского приложения необходимо запустить его,
для этого используется двойное прожатие левой кнопки компьютерной мыши по
исполняемому файлу или ярлыку исполняемого файла. Сразу после этого по
центру основного экрана появится логотип продукта, что означает о начале
загрузки программы. Если загрузка пройдет успешно, появится минимальное
окно приложения. В это время приложение проверит наличие файла настроек и
его корректности. В случае, если все прошло успешно, то появится интерфейс,
представленный на рисунке 20. Если же возникнут какие-то проблемы с файлом
или хранимыми в нем данными, то появится интерфейсное окно, изображенное
на рисунке 21.
91
Стоит также упомянуть, что по умолчанию цветовой схемой в компании
принято использовать темную тему, поскольку это позитивно сказывается на
удобстве сотрудников, уменьшении их усталости, возможности использовать
данную систему людям с дополнительными потребностями из-за
светочувствительности. Помимо этого, использование такой темы на
устройствах с автономным источником питания продлевает его
работоспособность и уменьшает жизненный цикл батареи.[10]

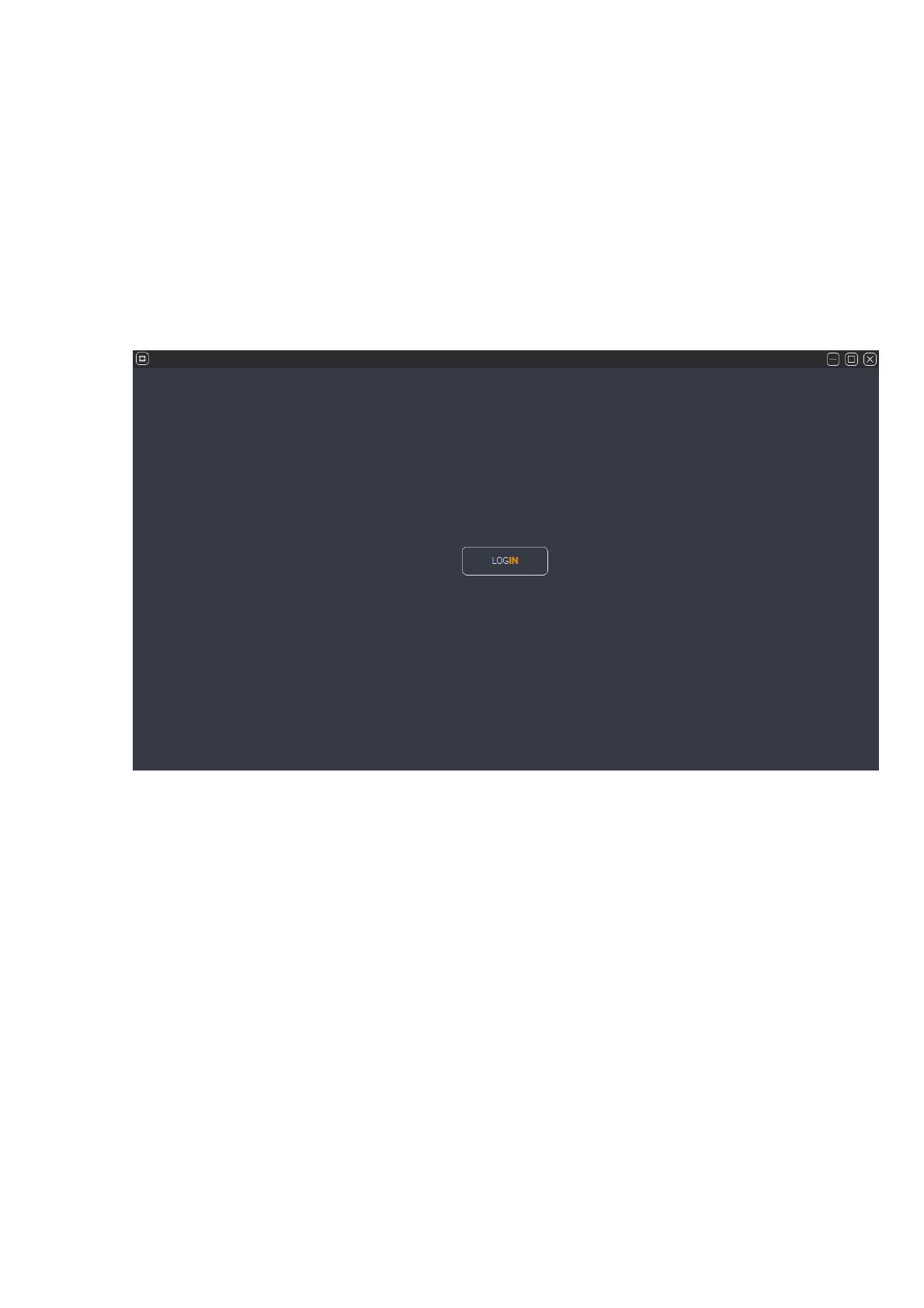

Рисунок 20. Интерфейс приложения при успешной загрузке файла
настроек
