Материал: TKP EN 12845-2013-PR (ne prinyat)

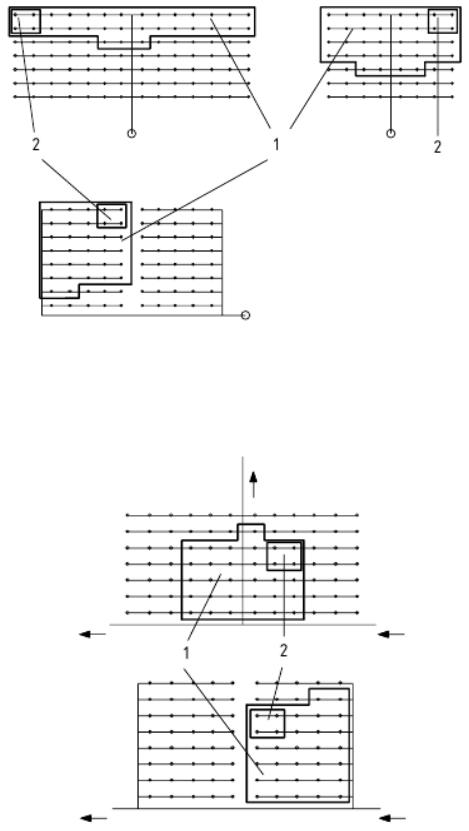

Рисунок 23 - Площадь для расчета с самыми неблагоприятными гидравлическими показателями в односторонних и двусторонних трубопроводных сетях

1 - площадь для расчета с самыми неблагоприятными гидравлическими показателями; 2 - четыре спринклера, которые принимаются для расчета

1 - площадь для расчета с благоприятными гидравлическими показателями; 2 - четыре спринклера, которые принимаются для расчета

Рисунок 24 - Площадь для расчета с благоприятными гидравлическими показателями в односторонних и двусторонних трубопроводных сетях

76

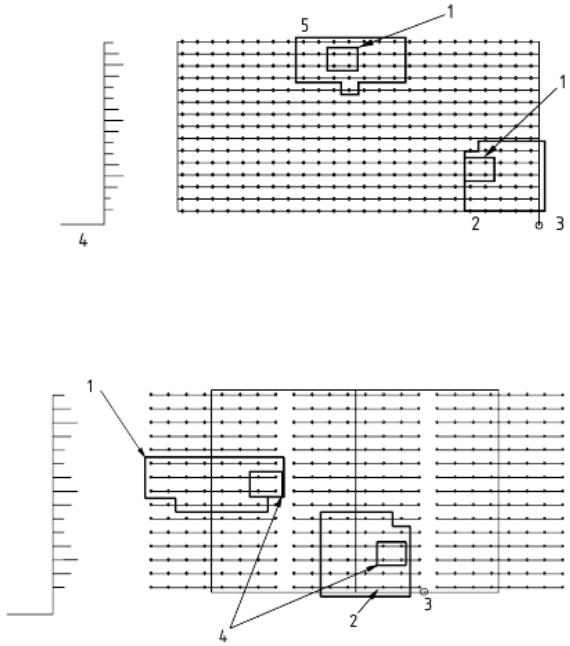

1 - четыре спринклера, которые принимаются для расчета 2 - площадь для расчета с благоприятными гидравлическими показателями 3 - стояк, 4-вид сбоку; 5 - площадь для расчета с самыми неблагоприятными гидравлическими показателями.

Рисунок 25 - Площадь для расчета с благоприятными и самыми неблагоприятными гидравлическими показателями в сетевидной трубопроводной сети

1 - площадь для расчета с благоприятными гидравлическими показателями; 2 - площадь для расчета с самыми неблагоприятными гидравлическими показателями; 3 - стойка;

4 - четыре спринклера, которые принимаются для расчета Рисунок 26 - Площадь для расчета с благоприятными и самыми неблагоприятными

гидравлическими показателями в кольцевой трубопроводной сети

13.4.2.2 Гидравлически наиболее благоприятное расположение

Для определения размещения площади для расчета с благоприятными гидравлическими показателями необходимо учитывать все возможные варианты размещения, как на питательных трубопроводах, так и между ними, где они сочетаются с распределительными трубопроводами

(рисунки 23-26).

13.4.3 Форма площади для расчета

13.4.3.1 Гидравлически наиболее неблагоприятное расположение

77

Форма площади для расчета должна по возможности как можно больше приближаться к прямоугольнику, симметричному относительно схемы размещения спринклеров (рисунок 23) и отвечать следующим требованиям:

а) в случае тупиковой или кольцевой конфигурации дальнюю сторону площади для расчета необходимо определять по месту расположения распределительного трубопровода или пары распределительных трубопроводов для двусторонней схемы размещения. Спринклеры, которые не образуют полный ряд или пару рядов, необходимо группировать в прямоугольной площади для расчета по возможности максимально близко к питающему трубопроводу на следующем распределительном трубопроводе, который находится выше прямоугольной площади для расчета (рисунки 23 и 25);

b)в случае сетевидной конфигурации, где распределительные трубопроводы проходят параллельно коньку крыши с углом наклона более 6 ° или вдоль отсеков между балками глубиной более 1,0 м, длина дальней стороны площади для расчета L, параллельной распределительным трубопроводам, должна быть больше или равна двойному значению квадратного корня из площади для расчета;

c)в случае остальных сетевидных конфигураций длина дальней стороны площади для расчета L, параллельной распределительным трубопроводам, должна быть больше или равна значению квадратного корня из площади для расчета, умноженному на 1,2.

13.4.3.2 Гидравлически наиболее благоприятное расположение

Форма зоны для расчета должна по возможности, как можно больше приближаться к квадрату и отвечать следующим требованиям:

a)в случае тупиковой или кольцевой конфигурации площадь для расчета должна, по возможности, включать спринклеры лишь на одном питательном трубопроводе. Спринклеры, по расчету должны работать на распределительных трубопроводах или парах распределительных трубопроводов для двусторонней секции, должны располагаться на каждом распределительном трубопроводе или паре распределительных трубопроводов в месте с наиболее благоприятными гидравлическими показателями. Спринклеры, которые не образуют полный ряд или пару рядов, необходимо размещать на следующей строке в гидравлически ближайшем положении (рисунки 24

и26);

b)в случае сетевидных конфигураций площадь для расчета должна находиться на распределительных трубопроводах в размещении с благоприятными гидравлическими показателями. Спринклеры, которые не образуют полного ряда, необходимо размещать на следующем ряду в гидравлически ближайшем положении (рисунок 23).

13.4.4 Минимальное рабочее давление спринклера

Давление в точке размещения спринклера с самыми неблагоприятными гидравлическими показателями при срабатывании всех спринклеров в площади для расчета должен быть не менее необходимого для достижения значения интенсивности орошения, указанного в п.13.4.1, или не менее следующего значения (в зависимости от того, какое из двух значений больше):

-0,70 бар в секциях, защищающих помещения класса LH;

-0,35 бар в секциях, защищающих помещения класса ОН;

-0,50 бар в секциях, защищающих помещения класса ННР и HHS, за исключением тех, где есть внутристеллажные спринклеры;

1,00 бар для внутристеллажных спринклеров, К-фактор равный 115;

-2,00 бар для внутристеллажных спринклеров.

13.4.5 Минимальные диаметры трубопроводов

Диаметры трубопроводов должны быть не меньше значения, указанного в таблице 36.

Таблица 36 - Минимальные диаметры трубопроводов

78

Диаметры трубопроводов секции после узла управления допускается уменьшать только в направлении движения воды, за исключением сетевидных и кольцевых конфигураций.

Вертикальные спринклеры не допускается присоединять к трубопроводу диаметром более 65 мм или (для трубопроводов с теплоизоляцией) свыше 50 мм. Подвесные спринклеры не допускается присоединять непосредственно к трубопроводу диаметром более 80 мм. При использовании трубопроводов большего диаметра необходимо обустраивать отводы так, чтобы расстояние от отражателя спринклера до края магистрального трубопровода была не менее значение диаметра этого трубопровода, умноженное на 1,5.

14 КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ И ИСПОЛЬЗОВАНИЕ СПРИНКЛЕРОВ

14.1 Общие положения

Примечание – Положения настоящего технического кодекса распространяются на использование только тех типов спринклеров, которые включенны в стандарт EN 12259-1.

Допускается использовать только новые (т.е., не бывшие в использовании) спринклеры, их не допускается красить, за исключением случаев, предусмотренных в EN 12259-1. После отправки с завода-изготовителя не допускается изменять, украшать спринклерные оросители или наносить на них любое покрытие, за исключением случаев, предусмотренных в 14.9.

14.2 Типы и применение спринклеров 14.2.1 Общие положения

Спринклеры необходимо использовать для защиты помещений различных классов пожарной опасности согласно таблице 37, а также 14.2.2-14.2.4.

Таблица 37 - Типы спринклеров и значение К-фактора для помещений различных классов пожарной опасности

14.2.2 Потолочные, углубленные и скрытые спринклеры

Потолочные, углубленные и скрытые спринклеры не допускается устанавливать в помещениях классов ОН4, ННР и HHS.

Спринклеры, не оснащенные стационарными отражателями, например, спринклеры с перемещаемыми отражателями, которые переходят в рабочее положение при срабатывании, не допускается устанавливать в следующих случаях:

79

a)если угол наклона потолка относительно горизонтальной плоскости превышает 45 °;

b)в случаях, когда окружающая среда является коррозионно-агрессивная или имеет большое содержание пыли;

c)в стеллажах и под полками.

14.2.3 Спринклеры с боковым разбрызгиванием

Спринклеры с боковым разбрызгиванием не допускается устанавливать в секциях, защищающих помещения класса НН, в складских помещениях класса ОН, а также над подвесными потолками. Их допускается устанавливать только под плоскими потолками.

Спринклеры с боковым разбрызгиванием необходимо использовать только в следующих случаях:

a)в помещениях классов LH, ОН1, ОН2 и ОНЗ без складирования продукции;

b)в складах класса ОНЗ;

c)для защиты коридоров, кабельных каналов и колонн в помещениях класса НН.

14.2.4 Плоскоструйные спринклеры

Плоскоструйные спринклеры допускается применять только в местах с осложненным доступом, над подвесными потолками с открытыми ячейками и в стеллажах.

14.3 Расход воды

Расход воды из спринклера необходимо рассчитывать по уравнению:

Q = K × P

где Q - расход воды, л / мин; К-константа, указанная в таблице 37; Р-давление, бар.

14.4 Температура срабатывания спринклеров

Спринклеры необходимо выбирать так, чтобы температура их срабатывания была близка, но не менее значения, превышающего максимальную ожидаемую температуру окружающей среды на 30 ° С.

В невентилируемых местах с затрудненным доступом, под световыми фонарями или стеклянными крышами и т.д. может присутствовать необходимость установки спринклеров с высокой температурой срабатывания до 93 °С или 100° С. Особое внимание необходимо уделять температуре срабатывания спринклеров, расположенных вблизи сушильных печей, нагревательных приборов и другого оборудования, которое излучает лучистое тепло.

Примечание 1 – При нормальных условиях в регионах с умеренным климатом пригодны спринклеры с температурой срабатывания 68 ° С или 74 ° С.

Примечание 2 – Спринклеры имеют нижеприведенные цветовые обозначения температуры срабатывания согласно EN 12259-1:

14.5 Термическая чувствительность 14.5.1 Общие положения

Спринклеры, имеющие разную чувствительность, необходимо использовать согласно таблице 38. Если спринклеры установлены внутри стеллажей, то потолочные спринклеры должны иметь такую же или меньшую чувствительность, что и внутристеллажные спринклеры.

80
