Материал: TKP EN 12845-2013-PR (ne prinyat)

13.3.5.4 Для секций, водопитатели которых соответствуют требованиям таблицы 7 (3), а К- фактор спринклеров составляет 80, а также для секций, водопитатели которых соответствуют требованиям таблицы 7 (4), а К-фактор спринклеров равен 115, размеры распределительных питательных трубопроводов необходимо определять с таблицами 34 и 35.

В случае одностороннего размещения спринклеров на любом распределительном трубопроводе допускается устанавливать не более шести спринклеров. В случае двустороннего размещения спринклеров с двумя спринклерами с каждой стороны на любом распределительном трубопроводе допускается устанавливать не более четырех спринклеров. Распределительные трубопроводы не допускается соединять с питательными трубопроводами диаметром свыше 150 мм. Питательные трубопроводы диаметром менее 65 мм не допускается использовать в односторонних системах с четырьмя спринклерами на распределительном трубопроводе.

Примечание – На рисунке 21 приведен пример схемы размещения трубопровода таблиц 34 и 35 и расчетных точек, начиная с которых диаметры трубопроводов необходимо рассчитывать полностью.

Таблица 35-Диаметры распределительных трубопроводов для секций, защищающих помещения класса НН, с характеристиками давления и расхода согласно таблице 7 (3 или 4)

13.3.5.5 Потерю давления на участке между расчетными точками и узлом управления необходимо определять путем расчета. Сумма значений потерь давления при расходах, указанных в таблице 7, необходимого давления в расчетной точке и статического давления, равная разнице высоты между спринклером, размещенным на максимальной высоте, и узлом управления не должна превышать значение фактического давления.

Если спринклер, размещен на максимальной высоте, находится выше расчетной точки, то часть секции, где требуется высокий статический напор, должна иметь отдельный питающий трубопровод.

71

Потери давления в питающих трубопроводах, питающих часть системы, которая защищает каждую часть помещения, можно компенсировать выбором надлежащего диаметр питающего трубопровода.

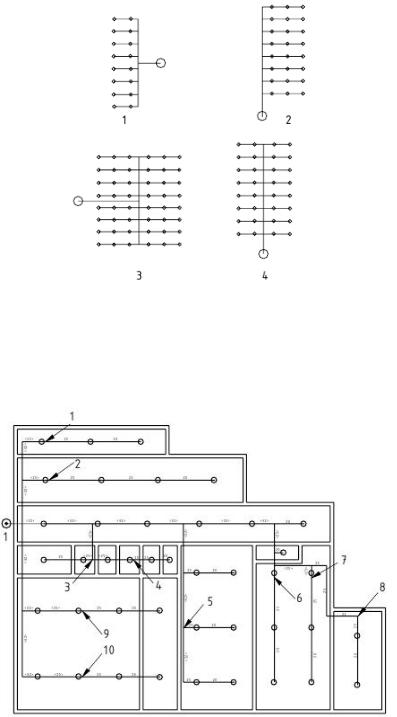

1 - односторонняя схема с двумя спринклерами на распределительном трубопроводе с центральным питанием; 2 - односторонняя схема с тремя спринклерами на распределительном трубопроводе с боковым питанием; 3 - двусторонняя схема с тремя спринклерами с каждой стороны питающего трубопровода с центральным питанием; 4 - двусторонняя схема с двумя спринклерами с каждой стороны питающего трубопровода с боковым питанием.

Рисунок 16 - Примеры сетей распределительных трубопроводов

А - узел управления; Потеря давления между узлом управления и:

1 – (точкой, после которой расположено 2 спринклера) равна 0,7 бар; 2 – (точкой, после которой размещено 3 спринклера) равна 0,7 бар; 3, 4, 5, 6, 7, 8, 9 и 10 – (двойные спринклерные точки) равна 0,9 бар. Размеры, обозначенные как <25> и <32>, означают предполагаемые диаметры трубопроводов, полученные в результате расчетов. Диаметры труб указаны в миллиметрах Рисунок 17 - Пример выбора расчетных точек в секции, защищающей помещение класса LH

72

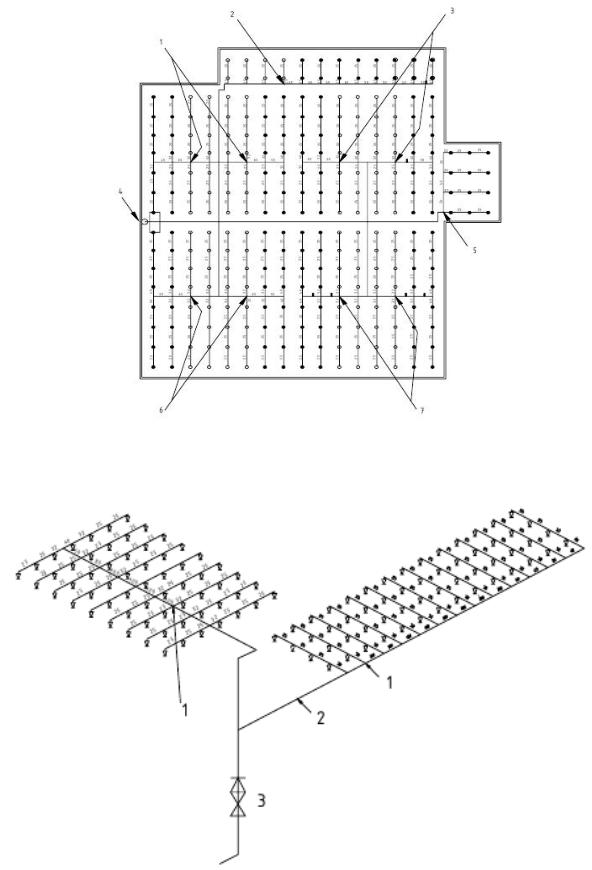

1 - 3, 5 - 7 - расчетные точки; 4 - узел управления Рисунок 18 - Пример выбора расчетных точек (1 - 7) для секции, защищающей помещение класса

ОН

1 - точка, после которой размещено 48 спринклеров; 2 - ответвление питающего трубопровода; 3 - узел управления.

Рисунок 19 - Пример выбора расчетных точек в секции, защищающей помещение класса НН, с размерами трубопроводов согласно таблицам 32 и 33

73

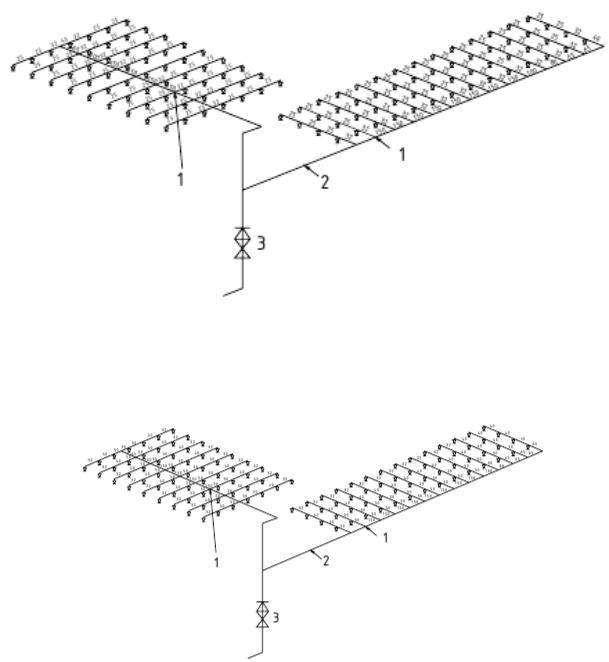

1 - точка, после которой размещено 48 спринклеров; 2 - ответвление питающего трубопровода; 3 - узел управления.

Рисунок 20 - Пример выбора расчетных точек в секции, защищающей помещение класса НН, с размерами трубопроводов согласно таблицам 32 и 34

1 - точка, после которой размещено 48 спринклеров; 2 - ответвление питающего трубопровода; 3 - узел управления.

Рисунок 21 - Пример выбора расчетных точек в секции, защищающей помещение класса НН, с размерами трубопроводов согласно таблицам 34 и 35

13.4 Полностью рассчитываемые системы

13.4.1 Расчетная интенсивность орошения

Интенсивность подачи воды необходимо рассчитывать как общий расход воды (выраженный в литрах в минуту), который обеспечивает группу из четырех спринклеров, расположенных в непосредственной близости друг от друга, разделенный на площадь (выраженную в квадратных метрах), которую покрывают эти четыре спринклера. Если количество спринклеров, которые свободно соединены между собой, меньше 4, то интенсивность подачи воды

74

необходимо рассчитывать как наименьшее значение расхода воды, которое обеспечивает любой спринклер, разделенное на площадь, которую он покрывает.

Интенсивность подачи воды на любой площади для расчета или на всей площади (в зависимости от того, какая из них меньше), покрываемой соответствующей группой из четырех спринклеров, для каждого имеющегося водопитателя или группы водопитателей должна быть не менее значения расчетной интенсивности, указанной в главе 7.

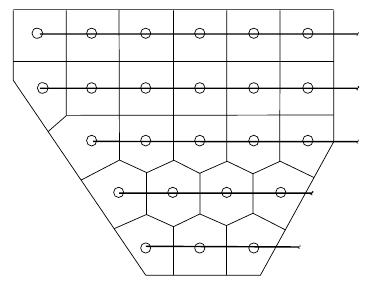

Площадь, которую покрывает каждый спринклер, необходимо определять путем проведения центровых линий посередине между соседними спринклерами перпендикулярно к линии, соединяющей их, и с учетом границы защищенной зоны или половины расстояния до ближайшего спринклера в зависимости от того, какое из значений больше (рисунок 22) .Если установлены внутристеллажные спринклеры, расчет необходимо производить с учетом необходимости одновременного обеспечения расхода и давления для кровельных или потолочных, а также промежуточных спринклеров.

Рисунок 22 - Определение площади, которую покрывает один спринклер.

13.4.2 Расположение площади для расчета

13.4.2.1 Гидравлически наиболее неблагоприятное расположение

Для определения размещения площади для расчета с самыми неблагоприятными гидравлическими показателями необходимо учитывать различия в расстоянии между спринклерами, схеме их размещения, высоте их расположения, расположении относительно центров распределительных трубопроводов, диаметре отверстия спринклеров и трубопроводов, а также все возможные варианты размещения на питающих трубопроводах или между ними, где они сочетаются распределительными трубопроводами (рисунки 23, 25 и 26).

Правильность выбора положения площади для расчета с самыми неблагоприятными гидравлическими показателями в секциях с сетевидной конфигурацией должна быть подтверждена смещением площади для расчета на одну спринклерную позицию в каждом направлении вдоль распределительных трубопроводов, пока не будет определена зона, в которой требуется наивысшее давление.

Правильность выбора положения площади для расчета с самыми неблагоприятными гидравлическими показателями в секциях с кольцевой конфигурацией должна быть подтверждена смещением площади для расчета на одну спринклерную позицию в каждом направлении вдоль питающего трубопровода, пока не будет определена зона, в которой требуется наивысшее давление.

75
