Материал: TKP EN 12845-2013-PR (ne prinyat)

Таблица 20 – Максимальная площадь, защищаемая спринклерами с боковым разбрызгиванием, и расстояние между спринклерами с боковым разбрызгиванием

Примечание 1 – Необходимо устанавливать дополнительный ряд или ряды кровельных или потолочных спринклеров.

Примечание 2 – Допускается увеличивать до 3,7 м при условии, что предел огнестойкости потолка составляет не менее 120 мин.

Примечание 3 – Отражатели спринклеров должны быть размещены на расстоянии от 0,10 м до 0,15 м ниже потолка и на расстоянии от 0,05 м до 0,15 м по горизонтали от стены.

Примечание 4 – На потолке не должно быть никаких препятствий на расстоянии 1,0 м вдоль стены с каждой стороны от спринклера и на расстоянии 1,8 м перпендикулярно к стене.

12.3 Минимальное расстояние между спринклерами

Спринклеры не допускается устанавливать на расстоянии менее 2 м друг от друга, за исключением следующих случаев:

-Если предусмотрены меры для предотвращения попадания воды, подаваемой спринклерами, друг на друга, расположенными рядом. Для этого допускается использовать экраны размером примерно 200 мм х 150 мм или заградительные элементы конструкций;

-Если спринклеры установлены во внутристеллажном пространстве;

-Если спринклеры защищают эскалаторы или лестничные клетки (см. 12.4.11).

12.4 Размещение спринклеров относительно строительных конструкций

12.4.1Максимальное расстояние от стен и перегородок спринклеров не должно превышать указанных значений при следующих условиях:

- 2,0 м при стандартной схеме размещения; - 2,3 м при шахматной схеме размещения;

- 1,5 м, если потолок или крыша имеет открытые выступающие балки или стропила; - 1,5 м от открытого проема для зданий с открытым фасадом; - 1,5 м если внешние стены выполнены из горючего материала;

- 1,5 м, если внешние стены выполнены из металла с горючими облицовочными или изолирующими материалами или без них;

- не менее половины максимального расстояния, указанного в таблицах 19 и 20.

12.4.2Спринклеры необходимо устанавливать на высоте не менее 0,3 м от нижней поверхности потолка, выполненного из горючих материалов, или не ниже 0,45 м от перекрытий и

56

потолков, соответствуют классу «Euroclass А1», «Euroclass А2» или эквивалентному им классу в имеющихся национальных системах классификации.

По возможности, спринклеры необходимо устанавливать так, чтобы отражатель был расположен на расстоянии от 0,075 м до 0,15 м ниже перекрытия или кровли, за исключением случаев использования потолочные или заглубленных спринклеры. Если по обстоятельствам приходится устанавливать спринклеры на максимальном расстоянии 0,3 м и 0,45 м, то зона, в которой они размещены, должна быть как можно меньше.

12.4.3 Спринклеры необходимо устанавливать так, чтобы отражатели были параллельны наклону перекрытия или потолка. Если угол наклона превышает 30 ° относительно горизонтальной плоскости, то ряд спринклеров необходимо разместить под коньком или на расстоянии не более 0,75 м в радиусе от него.

12.4.4 Расстояние между краем навеса и ближайшим спринклером не должно превышать

1,5 м.

12.4.5Световые фонари объемом более 1 м3 над уровнем перекрытия должны защищаться спринклерами, за исключением случаев, когда расстояние от уровня перекрытия вверх светового фонаря не превышает 0,3 м, или если на одном уровне с перекрытием или потолком установлены раму со стеклом, которое плотно прилегает к кровле или перекрытию.

12.4.6Балки и подобные преграды

Если отражатель (в точке D на рисунке 9) расположен выше уровня нижней части балок или подобных препятствий, то с целью предотвращения ухудшения эффективности подачи воды спринклерами необходимо применять одно из следующих решений:

D - отражатель; a - расстояние от балки; b - расстояние от нижней части балки Рисунок 9 - Размещение спринклеров относительно балок

а) размеры, указанные на рисунке 9, должны соответствовать значениям, указанным на рисунке 10;

b)необходимо соблюдать требования по размещению, приведенные в 12.4.7;

c)спринклеры необходимо устанавливать с обеих сторон.

Расстояние от спринклера до балки должно быть не менее 0,2 м или спринклеры следует устанавливать выше балки, но не далее 0,2 м и не менее 0,15 м по вертикали.

Расстояние от спринклеров до потолка во всех случаях должны соответствовать требованиям, указанным в 12.4.2.

Если ни одно из вышеприведенных решений невозможно применить, например, если это приводит к необходимости установки большого количества спринклеров, то их допускается установить под балками перекрытия и под полученным таким образом плоским потолком.

57

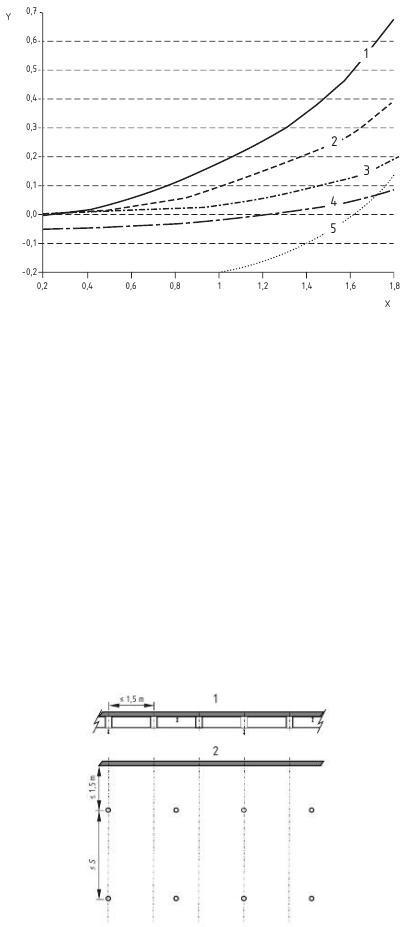

1 - распыляющий подвесной спринклер 2 - стандартный вертикальный спринклер 3 - распыляющий вертикальный спринклер 4 - плоскоструйный спринклер, 5 - стандартный подвесной спринклер; X- минимальное расстояние по горизонтали (а) от балки до спринклера, м; В-высота отражателя (b)

над (+) или под (-) балкой, м; Рисунок 10 - Расстояние между отражателем спринклера и балкой

12.4.7 Балки и отсеки перекрытия

Если балки образуют узкие отсеки, расстояние между центрами которых не превышает 1,5 м, то необходимо размещать спринклеры следующим образом:

-Один ряд спринклеров необходимо установить в центре каждого третьего отсека, а второй ряд - под центральной линией балки, которая разделяет два незащищенных отсека (рисунки 11 и 12);

-Максимальное расстояние между спринклерами в другом направлении, т.е. вдоль отсека (S на рисунках 11 и 12), должно соответствовать требованиям, установленным для соответствующего класса пожарной опасности (см. 12.2);

-Спринклеры необходимо устанавливать на расстоянии не более 1 м от стен, параллельных балкам, и не более 1,5 м от стен, перпендикулярных балок;

-Спринклеры, установленные внутри отсеков, необходимо размещать так, чтобы отражатели находились на расстоянии от 0,075 м до 0,150 м ниже нижней поверхности перекрытия.

1 – потолок, 2 - стена Рисунок 11 Размещение спринклера относительно балок и отсеков

58

1 – потолок, 2 - стена Рисунок 12 Размещение спринклера относительно балок и отсеков (перекрестные балки)

12.4.8 Стропильные фермы

Спринклеры необходимо устанавливать одним из следующих способов:

a)непосредственно над или под фермой, если ширина пояса фермы не превышает 0,2 м;

b)не ближе 0,3 м в сторону от фермы, если ширина пояса фермы не превышает 0,1 м;

c)не ближе 0,6 м в сторону от частей фермы, если ширина пояса фермы превышает 0,1 м.

12.4.9 Колонны

Если кровельные или потолочные спринклеры размещены на расстоянии менее 0,6 м от одной стороны колонны, то другой спринклер должен быть установлен с другой стороны колонны на расстоянии до 2 м от нее.

12.4.10 Площадки, воздуховоды и т.д.

Спринклеры необходимо устанавливать под площадками, воздуховодами, панелями отопления, галереями, проходами и т.д., если они:

а) прямоугольные шириной более 0,8 м и расположены на расстоянии менее 0,15 м от соседних стен или перегородок;

b)прямоугольные шириной более 1,0 м;

c)круглые диаметром более 1,0 м и расположены на расстоянии менее 0,15 м от соседних стен или перегородок;

d)круглые диаметром более 1,2 м.

12.4.11 Эскалаторы и лестничные клетки

Количество спринклеров необходимо увеличивать вокруг проемов, образованных эскалаторами, лестницами. Спринклеры должны находиться на расстоянии не более 2 м и не менее 1,5 м друг от друга. Если конструктивные особенности здания не позволяют обеспечить соблюдение минимального размера, равного 1,5 м, например, наличие ригелей, то спринклеры допускается устанавливать на меньшем расстоянии друг от друга при условии, что вода, которая подается спринклером, не попадает на соседние спринклеры.

Расстояние по горизонтали между спринклерами и проемом в потолке не должно превышать 0,5 м. Такие спринклеры должны обеспечивать минимальный расход воды приходящейся на один спринклер, значение которого не должно быть меньше для спринклеров, установленных в других частях потолка, которые защищены системой.

При гидравлических расчетах необходимо учитывать только спринклеры, установленные на длинной стороне проема.

12.4.12 Вертикальные каналы

В шахтах со сгораемыми поверхностями спринклеры необходимо устанавливать на уровне каждого этажа и в верхней части каждой тупиковой секции.

59

По крайней мере один спринклер необходимо устанавливать в верхней части каждой шахты, за исключением случаев, когда шахты выполнены из негорючих материалов, изолированы и содержат материалы, которые соответствуют классу "Euroclass A1" или эквивалентному классу согласно действующей национальной системе классификации, за исключением электрических кабелей.

12.4.13 Подвесные потолки

Не допускается расположение элементов подвесного потолка ниже уровня размещения спринклеров, за исключением случаев, когда доказано, что эти элементы не снижают эффективности защиты спринклерной системой.

Если спринклеры находятся под подвесным потолком, то должна быть подтверждена устойчивость материала, из которого изготовлен потолок, в условиях пожара.

12.4.14 Подвесные потолки с открытыми ячейками

Подвесные потолки с открытыми ячейками, то есть потолки, в конструкциях которых имеются равномерно расположеные открытые ячейки, могут быть расположены ниже уровня расположения спринклеров секций, которые защищают помещения классов LH и ОН, при условии выполнения всех нижеприведенных условий:

-Суммарная площадь открытых частей потолка в плане, включая осветительную арматуру, должна быть не менее 70% от общей площади потолка в плане;

-Минимальный размер отверстий в потолке должен быть не менее 0,025 м или не менее глубины подвесного потолка (в зависимости от того, какое из значений больше);

-Срабатывание спринклерной системы не нарушает конструктивной целостности потолка и любого другого оборудования, например, осветительной арматуры, в пространстве над подвесным потолком;

-Под потолком отсутствуют места складирования.

В таких случаях спринклеры необходимо устанавливать с учетом следующего:

-Расстояние от спринклера до перекрытия не должна превышать 3 м;

-Расстояние по вертикали между отражателем любого стандартного или распылительного спринклера и верхней поверхностью подвесного потолка должна быть не менее 0,8 м для всех типов спринклеров, кроме плоскоструйных, и не менее 0,3 м при использовании плоскоструйных спринклеров;

-Дополнительные спринклеры необходимо устанавливать для выпуска воды ниже препятствий (например, осветительной арматуры), ширина которых превышает 0,8 м.

Если препятствия, расположенные над потолком, могут существенно влиять на процесс подачи воды спринклерами, то при размещении спринклеров такие препятствия необходимо считать стенами.

12.5 Промежуточные спринклеры в помещениях класса НН 12.5.1 Общие положения

Спринклеры, которые защищают двухрядные стеллажи, необходимо устанавливать в продольном внутристеллажном канале, по возможности на пересечении с поперечным внутристеллажными пространствами (рисунки 13 и 14).

Если любой стеллаж или стальная конструкция могут существенно влиять на процесс подачи воды спринклерами, необходимо устанавливать дополнительные спринклеры и принимать их во внимание при проведении гидравлического расчета.

Необходимо обеспечить попадание воды, подаваемой спринклерами, установленными на промежуточных уровнях, на складируемые предметы. Расстояние между обратными сторонами складируемых на стеллажах предметов должно быть не менее 0,15 м, при необходимости нужно использовать ограничители движения поддонов. Расстояние между отражателями спринклеров и верхней поверхностью складируемых предметов должно быть не менее 0,10 м для плоскоструйных спринклеров и 0,15 м - для других спринклеров.

12.5.2 Максимальное расстояние по вертикали между спринклерами, установленными на промежуточных уровнях

60
