Материал: Matlab. Практический подход. Самоучитель

Глава 7. Уравнения математической физики

На заметку

Получить аналитическое решение можно методом разделения переменных. Суть этого метода состоит в следующем. Ищем частное решение исходного уравнения, удовлетворяющее граничным условиям, в виде произведения трех функций, каждая из которых зависит от одной переменной: u(ξ, η, τ) = X(ξ)Y(η)T(τ) . Тогда уравнение может быть записано, после несложных преобразований,

сят от разных независимых переменных, а также принимая во внимание гра-

ральные числа. Мы получили три дифференциальных уравнения. В этих уравнениях важно то, что это обыкновенные дифференциальные уравнения. Их можно решить (найти общее решение). Каждая из функций ищется с точностью до общего несущественного множителя. Принимая этот множитель равным единице, получаем X(ξ) = sin(πmξ) и Y(η) = sin(πnη). Что касается функции , то здесь также нужно учесть нулевое начальное значение для производной по

времени. В этом случае можно показать, что T(τ) = cos(πτ m2 + n2k2 ). Таким образом, общее решение может быть записано в виде линейной комбинации функций вида cos(πτ m2 + n2k2 )sin(πmξ )sin(πnη). Искомым ре-

шением задачи является функция

∞ ∞

u(ξ, η, τ) = ∑∑Amn cos(πτ m2 + n2k2 )sin(πmξ )sin(πnη) , где ко-

m=1 n=1

Следовательно, коэффициенты Anm отличны от нуля только для нечетных ин-

дексов. Сделав формальную замену m → 2m +1 и n → 2n +1, вычисляем

64 1

выражение π6 (2m +1)3(2n +1)3 для отличных от нуля коэффициентов. Не-

посредственно отсюда получаем конечное выражение для аналитического решения задачи.

301

Самоучитель Matlab

Аналитическое решение используем при составлении программного кода в Matlab. Рассмотрим программный код, представленный ниже, в котором определяется функция – решение задачи:

function res = u(x,y,t,k) s=0;

Nmax=100; for m=0:Nmax

for n=0:Nmax M=2*m+1; N=2*n+1; A=1/M^3/N^3;

s=s+A*cos(pi*t*sqrt(M^2+N^2*k^2)).*sin(pi*M*x).*sin(pi*N*y); end

end res=64*s/pi^6; end

У функции u(), описанной в этом коде, четыре аргумента – кроме двух пространственных переменных (x и y) и времени t, четвертым аргументом указан геометрический фактор k (введенная выше переменная k = L1L2 ). Все вычисления выполняются в соответствии с приведенными выше формулами. Остановиться можно, пожалуй, лишь на локальных переменных, которые вводятся для упрощения вычислений. Это переменные N и M, а также переменная A. Еще раз подчеркнем, что переменные эти введены исключительно ради удобства. Окно редактора m-файлов с кодом функции представлено на рис. 7.30.

Рис. 7.30. Код функции – решения уравнения в частных производных

302

Глава 7. Уравнения математической физики

Созданную таким образом функцию можно использовать в вычислениях. Например, можно отобразить на графике начальный профиль мембраны. Для этого используем следующие команды:

>>x=0:0.01:1;

>>y=0:0.01:1;

>>[X,Y]=meshgrid(x,y);

>>Z=u(X,Y,0,1);

>>surf(X,Y,Z)

В результате создается поверхность, дающая представление о профиле мембраны в начальный момент времени (рис. 7.31).

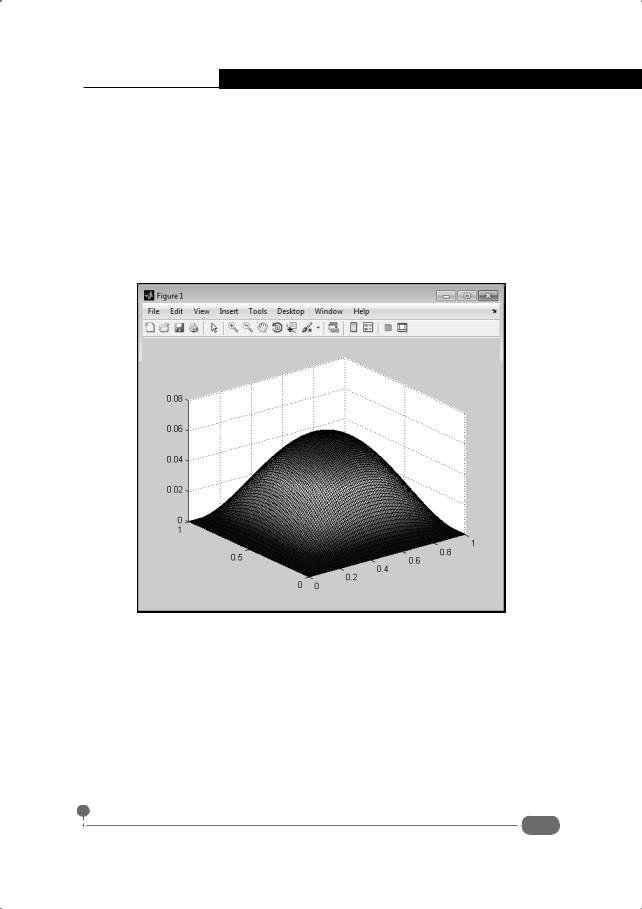

Рис. 7.31. Начальный профиль мембраны

Но чтобы представить, что же происходит с течением времени, лучше создать анимацию. В этом случае полезным будет следующий программный код:

%Количество кадров (+1): N=100;

%Продолжительность по времени: T=2;

%Пространственные координаты: x=0:0.01:1;

303

Самоучитель Matlab

y=0:0.01:1;

%Геометрический фактор: k=1;

%Матрицы для графических утилит: [X,Y]=meshgrid(x,y);

for i=0:N

%Момент времени:

t=i*T/N;

%Расчет профиля мембраны: Z=u(X,Y,t,k);

%Поверхность:

surf(X,Y,Z);

%Диапазон значений по осям: axis([0 1,0 1,-1/16 1/16]);

%Координатная сетка:

grid on;

%Кадр анимации: F(i+1)=getframe; end

%Отображение анимации: movie(F,1);

На заметку

Вместо команды movie(F,1) можно воспользоваться инструкцией movie(F).

Сохраняем этот программный код в файле с именем Membrane.m и выполняем с помощью одноименной команды Membrane в командном окне. В результате получаем анимационную картинку, некоторые кадры из которой представлены в табл. 7.1.

На заметку

Для ускорения вычислений можно уменьшить в программном коде для функциирешения дифференциального уравнения количество слагаемых в ряде.

Предложенный выше код (имеется в виду код для функции-решения u()) предназначен для решения конкретной задачи. Его можно сделать более универсальным. В частности, создадим функцию, которая позволит вычислять колебания прямоугольной мембраны с закрепленными краями для произвольного начального профиля мембраны (но при условии, что начальные скорости точек мембраны равны нулю). Другими словами, модифицируем программный код так, чтобы можно было вычислять профиль мембраны в произвольный момент времени, если начальный профиль мембраны задается некоторой функцией f (ξ, η). Рассмотрим приведенный ниже код:

304

Глава 7. Уравнения математической физики

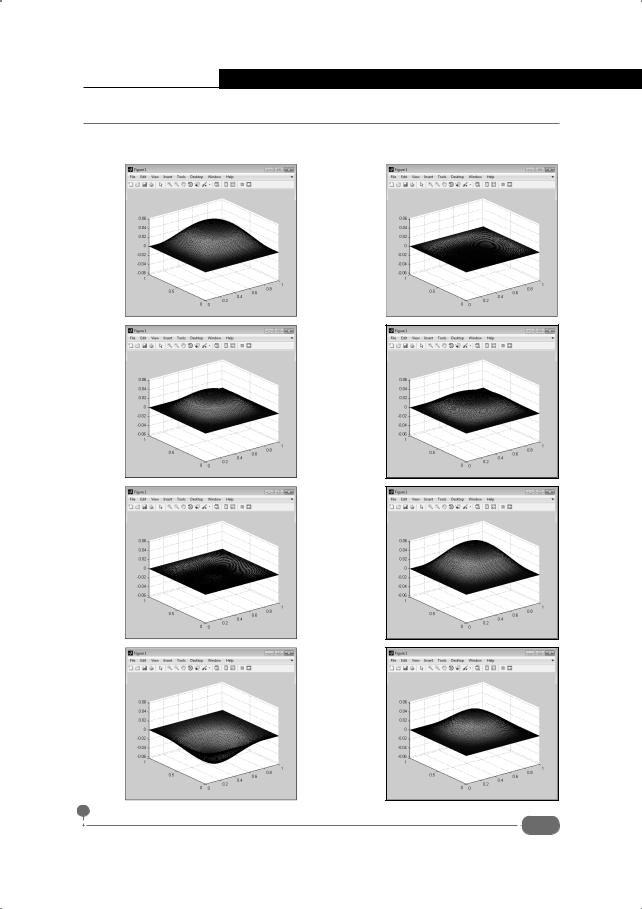

Табл. 7.1. Колебания прямоугольной мембраны

305
