Для уравнения первого порядка указание не только начального значения для функции, но еще и производной означает переизбыток информации. Поэтому все эти параметры должны быть согласованы: если в выражение, определяемое функцией - первым аргументом функции ode15i(), подставить начальное значение независимого аргумента, функции и ее производной, выражение должно быть равно нулю. Здесь указаны значения y(0) = 1 и y′(0) = 0 , что

находится в полном согласии с выражением (y′ y)2 −x2 = 0 при x = 0 .

В результате выполнения команды [x,y]=ode15i(f,0:0.1:1.5,1,0)

в переменную x записывается список значений аргумента функции на интервале от 0 до 1.5, а в переменную y записываются значения вычисляемой функции в соответствующих точках. Полученная функциональная зависимость отображается графически командой plot(x,y,'b-', 'LineWidth',2) (сплошная синяя линия). Для сравнения приводится

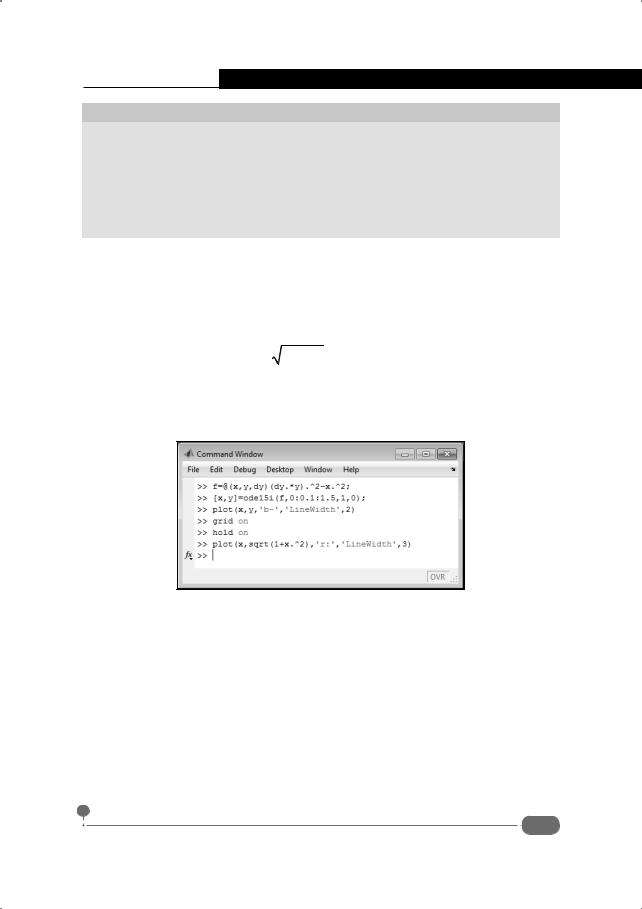

кривая для функции y(x) = 1 + x2 , являющейся аналитическим решением исходного уравнения. В этом случае используем команду plot(x, sqrt(1+x.^2),'r:','LineWidth',3) (красная пунктирная линия). Командное окно с инструкциями для решения неявного дифференциального уравнения показано на рис. 6.21.

Рис. 6.21. Решение неявного дифференциального уравнения

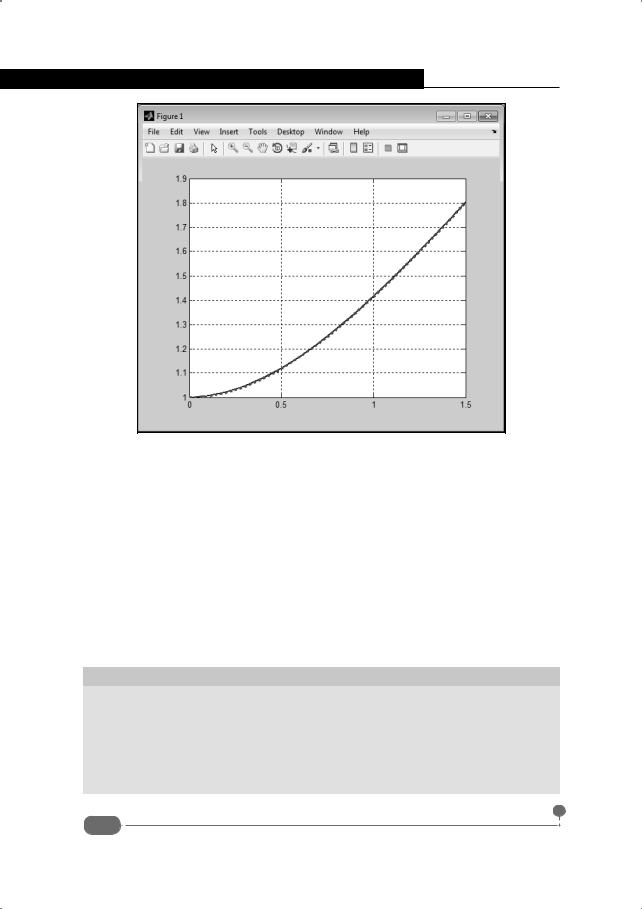

График для полученного решения представлен на рис. 6.22.

Стоит отметить два обстоятельства. Во-первых, кривые для аналитического и числового решений практически совпадают. Во-вторых, в процессе поиска решения мы не получили никакого намека на второе решение. Хотя оно в данном случае для всего интервала аргумента от 0 до 1.5 не подходит, оно все же существует. К сожалению, ситуация типична для нелинейных уравнений (а именно к таким уравнениям обычно относятся неявные дифференциальные уравнения). При наличии нескольких независимых решений для их поиска приходится применять более изощренные методы, чем вызов встроенной функции.

261

Самоучитель Matlab

Рис. 6.22. Графическое представление для решения неявного дифференциального уравнения

Краевые задачи

Меня не проведешь. Приемы сыщиков я вижу на пять футов вглубь.

К/ф "Приключения Шерлока Холмса и доктора Ватсона. Собака Баскервилей"

При решении краевой задачи условия на функцию и/или производные задаются в разных точках – на границах некоторого интервала. Несмотря на кажущуюся незначительность этого отличия по сравнению с задачей Коши, ситуация меняется качественно. Причем настолько, что для решения краевой задачи используются совершенно другие алгоритмы.

На заметку

Краевая задача подразумевает наличие как минимум двух условий, что автоматически означает, что порядок дифференциального уравнения должен быть не ниже второго. Другими словами, краевая задача для дифференциального уравнения первого порядка не ставится. При этом решение краевой задачи подразумевает сведение уравнения (системы уравнений) высокого порядка к системе уравнений первого порядка. Поэтому в этом разделе мы будем фактически рассматривать краевые задачи для систем уравнений первого порядка.

262

Глава 6. Интегрирование и дифференциальные уравнения

зуются встроенные функции bvp4c() и bvp5c(). Функции практически идентичны. Главное различие заключается в способе контроля ошибок

dx

ции bvp5c() контролируется реальная погрешность вычисления вектор-

ной функции y(x) . Аргументы функциям bvp4c() и bvp5c() передаются схожим образом. Так, первый и второй аргументы функций bvp5c() и bvp4c() передаются в виде указателей на функции, которые соответственно определяют решаемое уравнение (систему уравнений) и граничные условия. Рассмотрим некоторые простые примеры.

Решим следующую краевую задачу: дифференциальное уравнение второго порядка y′′(x) −y(x) + 2x = 0 с граничными условиями y(0) = 0 и y(1) = −1 . Задача имеет аналитическое решение y(x) = 2x − 3sh(x) sh(1). Для решения этой задачи в Matlab сводим дифференциальное уравнение второго порядка к системе уравнений первого порядка: y′(x) = z(x) и z′(x) = y(x) −2x . Граничные условия в общем случае также следует записать в новых обозначениях, но в данном случае граничные условия остаются неизменными: y(0) = 0 и y(1) = −1 . После этого можно приступить к процессу поиска решения краевой задачи в Matlab. В первую очередь

dx

function res=MyBVP(x,y) res=[y(2) y(1)-2.*x]; end

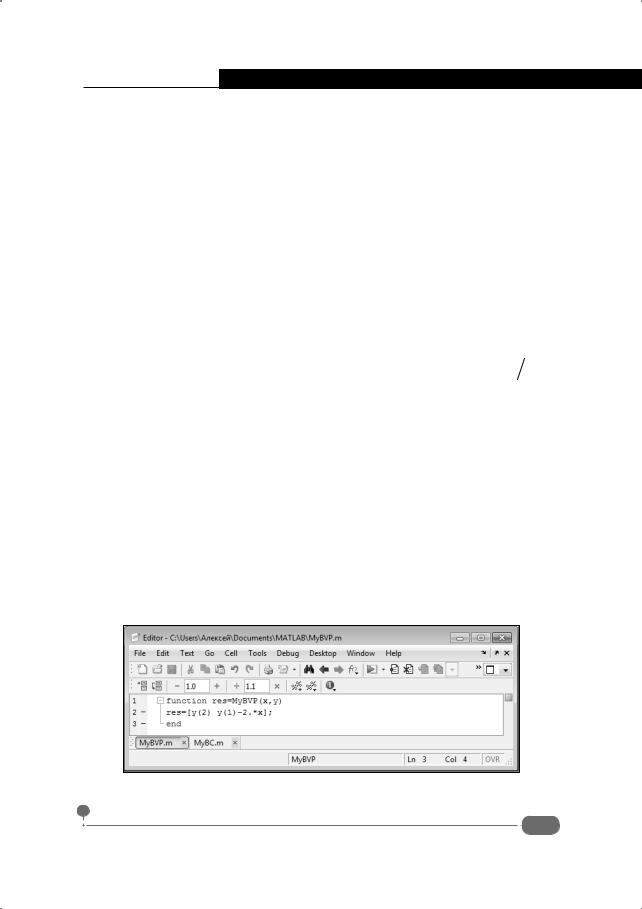

Окно с кодом функции показано на рис. 6.23.

Рис. 6.23. Программный код функции, определяющей систему уравнений

263

Самоучитель Matlab

На заметку

Обратите внимание, что вектор-функция для системы уравнений определяется в виде вектора-строки, а не вектора-столбца, как это было при решении задачи Коши. Но это не принципиально.

Кроме функции, определяющей систему уравнений, необходимо задать еще и функцию, которая определяет граничные условия. Функция для определения граничных условий должна соответствовать таким критериям. У нее два аргумента. Первый аргумент является вектором значений функций системы на левой границе, а второй аргумент является вектором значений функций системы на правой границе. В качестве значения функцией, определяющей граничные условия, возвращается список с элементами, каждый из которых определяет граничное условие. Эти элементы представляют собой выражения, в которые входят значения функций на соответствующей границе. Чтобы получить граничное условие, необходимо приравнять выражение к нулю.

На заметку

Обычно в граничные условия входят неизвестные функции и/или их производные. При этом максимально возможная степень производной в граничных условиях на единицу меньше максимальной степени производной, входящей в уравнение. Поэтому если уравнение/система сводится путем введения новых функций к системе уравнений первого порядка, граничные условия будут содержать только функции, но не их производные.

Для данной задачи функция, определяющая граничные условия, задается в таком виде:

function res=MyBC(ya,yb) res=[ya(1) yb(1)+1];

end

У функции, как и указывалось выше, два аргумента, которые обозначены как ya и yb. Первый аргумент ya представляет собой список значений искомых функций на левой границе интервала поиска решения. Второй аргумент yb представляет собой список значений искомых функций на правой границе интервала поиска решения. Ссылки ya(1) и yb(1) означают первую функцию в системе уравнений (в данном случае это y(x)) соответственно на левой и правой границах. Ссылки ya(2) и yb(2) означают вторую функцию в системе уравнений (в данном случае это z(x) ) соответственно на левой и правой границах. В качестве результата возвращается список из двух элементов: ya(1) и yb(1)+1. Первый элемент означает равенство нулю выражения ya(1), то есть условие y(x) = 0 на левой границе. Второй элемент означает равенство нулю выражения yb(1)+1, то есть условие y(x) +1 = 0 на правой границе. Окно с кодом функции, задающей граничные условия, показано на рис. 6.24.

264

Глава 6. Интегрирование и дифференциальные уравнения

Рис. 6.24. Функция для определения граничных условий

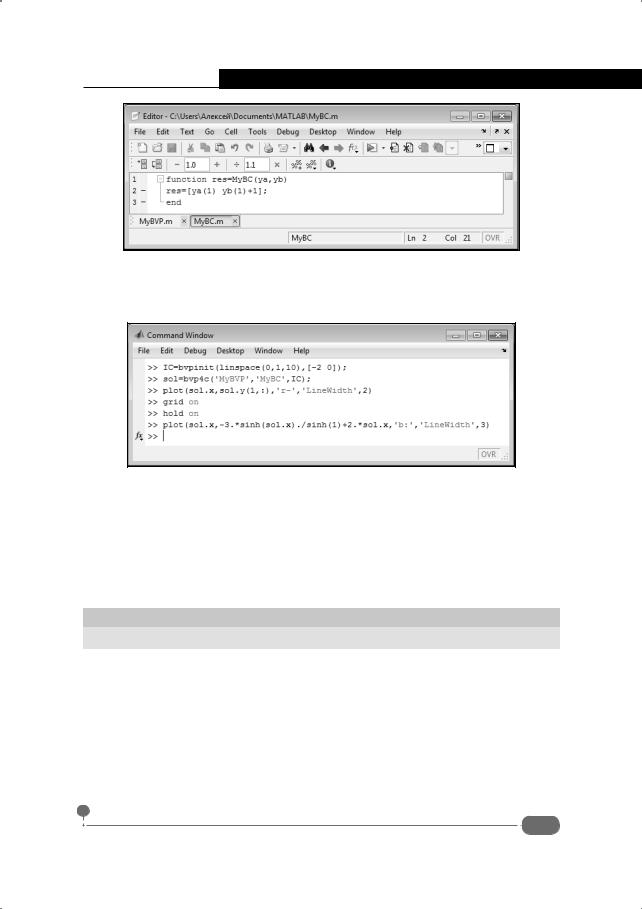

После этого можно переходить к решению краевой задачи. На рис. 6.25 показано командное окно с инструкциями, позволяющими найти это решение.

Рис. 6.25. Команды для вычисления решения краевой задачи

В первую очередь определяется начальное распределение для искомых функций. Дело в том, что в алгоритме решения краевой задачи важно знать "хорошее" (или не очень) приближение для искомой функции или функций. Именно такое начальное приближение нужно создать для набора функций, используемых в уравнении. Причем реализуется все это в виде специальной структуры.

На заметку

Структуры кратко обсуждаются в Приложении Б.

Структура, в свою очередь, создается с помощью встроенной функции bvpinit(). Нужная нам структура возвращается функцией bvpinit() в качестве результата. Аргументом этой функции передаются два списка. Первый определяет набор узловых точек по независимой переменной, а второй является списком начальных приближений каждой из неизвестных функций в узловых точках. Есть разные способы передать аргументы функции bvpinit(). В рассматриваемом примере список узловых точек независимой переменной формируется с помощью еще одной встроенной функции linspace(). Функцией создается список значений. У функции три аргумента: начальное
