Ритм правильный

Ритм аритмичный

Критерии синусового ритма:

•зубец Р синусового происхождения:

- обязательно + во II, – в aVR - как правило, + в I, aVF;

- в V1 и V2 или + или +/–

-как правило, + в V3, V4, V5, V6

•зубец Р перед комплексом QRS

•постоянная форма зубца Р

Частота сердечных сокращений (ЧСС)

ЧСС = 60 / ( R-R х t )

60 – это 60 секунд в 1 минуте;

R-R – расстояние в мм между двумя соседними зубцами R, t – длительность маленькой клеточки ленты ЭКГ:

при скорости 25 мм/сек, t = 0,04 при скорости 50 мм/сек, t = 0,02

6

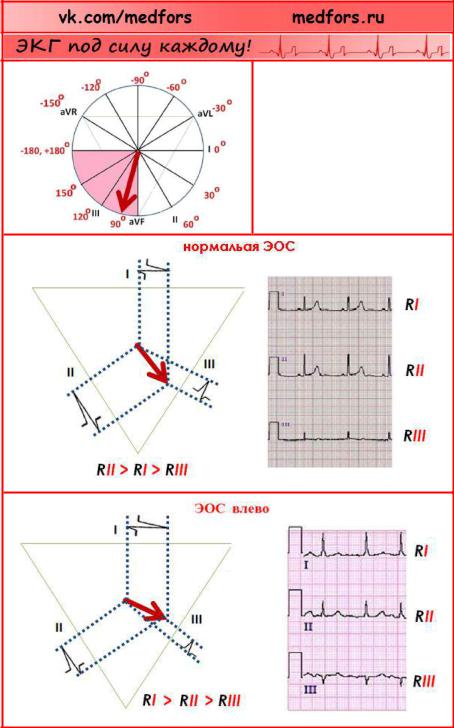

Электрическая ось сердца

α от +300 до +690 –

нормальная

ЭОС

α от +00 до +300 –

горизонтальная

ЭОС

α от +00 до -900 –

отклонение ЭОС влево

α от +700 до +900 –

вертикальная ЭОС

7

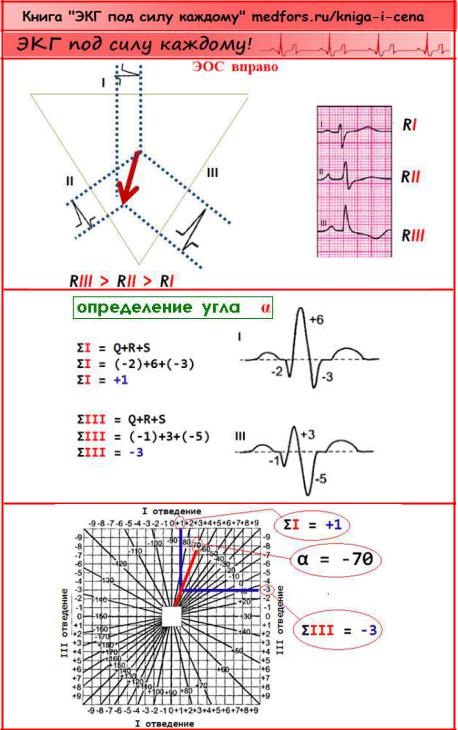

α от +910 до +1800 –

отклонение ЭОС вправо

8

9

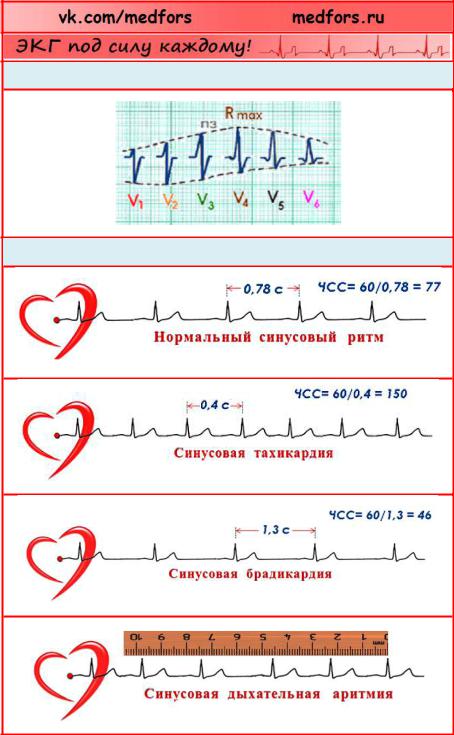

Изменение комплекса QRS в грудных отведениях

Синусовые аритмии

10
