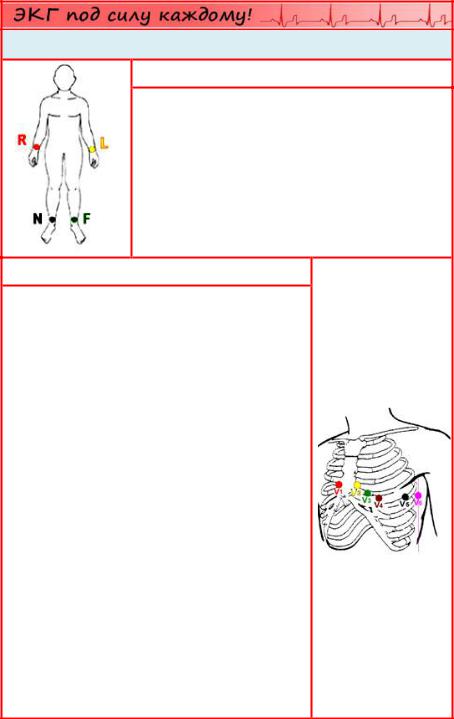

Правильная постановка электродов

Основные электроды

•(R) – красный на правую руку

•(L) – желтый на левую руку

•(F) – зелёный на левую ногу

•(N)– черный на правую ногу

Грудные электроды

(V1) – красного цвета –

4-е межреберье у правого края грудины, отступив 1см вправо.

(V2) – желтого цвета –

4-е межреберье у левого края грудины, отступив 1 см влево.

(V3) – зелёного цвета – посередине отрезка между V1 и V2.

(V4) – коричневого цвета – 5-е

межреберье по среднеключичной линии.

(V5) – черного цвета –

5-е межреберье по передней подмышечной линии.

(V6) – фиолетового цвета, 5-е

межреберье по средней подмышечной линии.

1

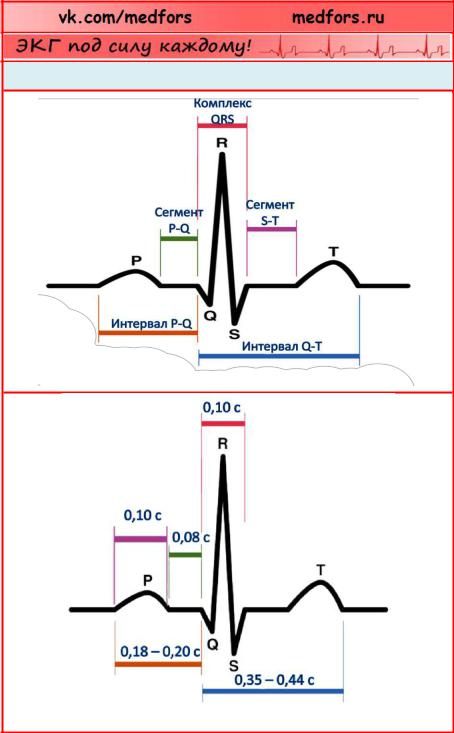

Зубцы, сегменты, интервалы и их длительность

2

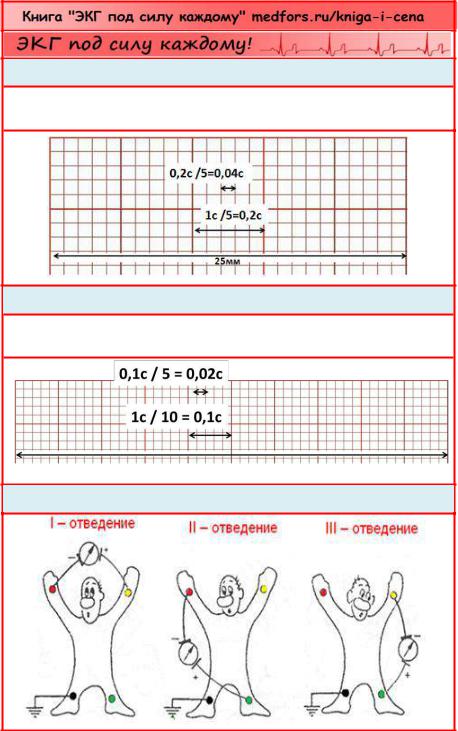

При скорости ЭКГ 25 мм/сек:

•длительность 1 маленькой клетки = 0,04 сек

•длительность 1 большой клетки = 0,2 сек

При скорости записи ЭКГ 50 мм/сек:

•длительность 1 маленькой клетки = 0,02 сек

•длительность 1 большой клетки = 0,1 сек

Стандартные отведения

3

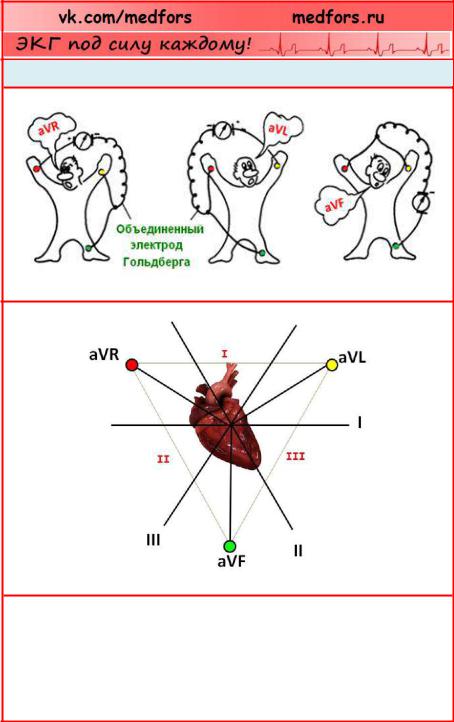

Усиленные отведения от конечностей

•I – передняя стенка сердца

•III – задняя стенку сердца

•II – сумма I и III отведений

•aVR – правая боковая стенка сердца

•aVL – левая переднебоковая стенка сердца

•aVF – задненижняя стенка сердца

4

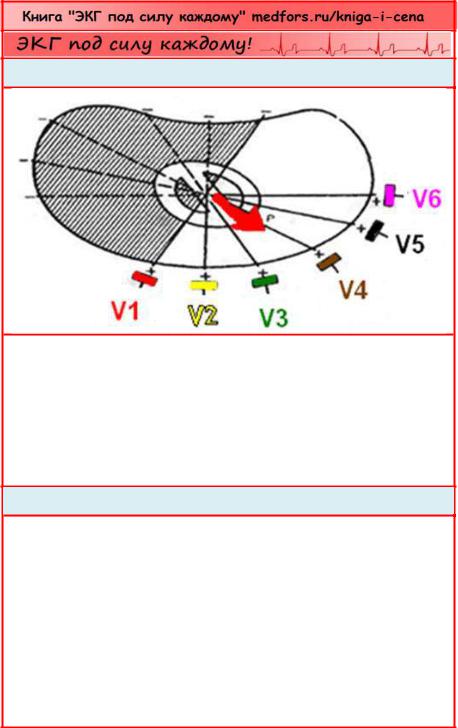

Грудные отведения

•V1 и V2 – правый желудочек

•V3 – межжелудочковая перегородка

•V4 – верхушка сердца

•V5 – переднебоковая стенка левого желудочка

•V6 – боковая стенка левого желудочка

Последовательность анализа ЭКГ

1.Оценка ритма (регулярность и водитель ритма),

2.ЧСС (частота сердечных сокращений),

3.ЭОС (электрическая ось сердца),

4.Анализ зубца P,

5.Анализ комплекса QRS,

6.Анализ сегмента ST,

7.Анализ зубца T,

8. Анализ оставшихся интервалов и сегментов.
