DS12887
Figure 4. OUTPUT LOAD

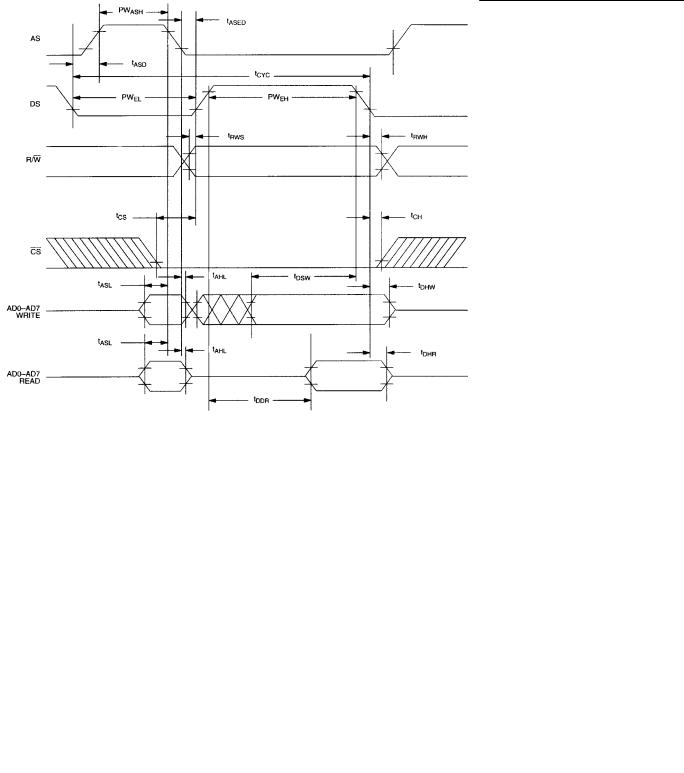

Figure 5. BUS TIMING FOR MOTOROLA INTERFACE
16 of 19
DS12887
Figure 6. BUS TIMING FOR INTEL INTERFACE WRITE CYCLE

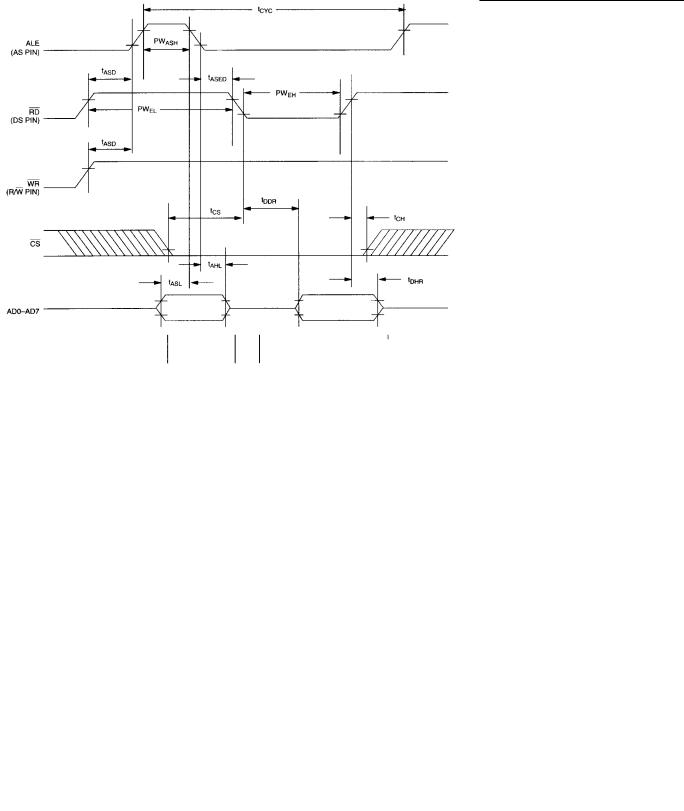

Figure 7. BUS TIMING FOR INTEL INTERFACE READ CYCLE
17 of 19
DS12887
Figure 8. IRQ RELEASE DELAY TIMING
18 of 19
DS12887

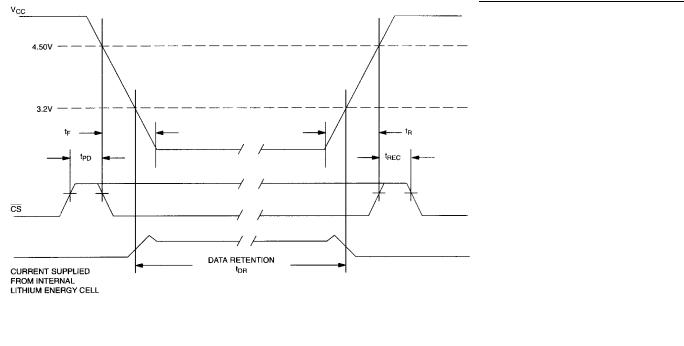

Figure 9. POWER-UP/DOWN TIMING
POWER-UP/DOWN TIMING
|
|
PARAMETER |
SYMBOL |
MIN |
TYP |
MAX |
UNITS |
NOTES |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
at VIH before Power-Down |
tPD |
0 |
|
|
s |
|
||||
CS |
|
|
|
|||||||||
VCC Slew from 4.5V to 0V ( |
|
|
at VIH) |
tF |
300 |
|
|
s |
|
|||
CS |
|
|
|
|||||||||
VCC Slew from 0V to 4.5V ( |
|
|
|
at VIH) |
tR |
100 |
|
|
s |
|
||
CS |
|
|
|
|||||||||
|
|
at VIH after Power-Up |
tREC |
20 |
|
200 |
ms |
|
||||
CS |
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
(TA = +25°C) |
|
|
|
PARAMETER |
SYMBOL |
MIN |
TYP |
MAX |
UNITS |
NOTES |
||||
|
|
|
|
|
|
|
||||||
Expected Data Retention |
tDR |
10 |
|
|
years |
|
||||||
Note: The RTC keeps time to an accuracy of 1 minute per month during data retention time for the period of tDR.
Warning: Under no circumstances are negative undershoots, of any amplitude, allowed when device is in battery-backup mode.
