Материал: 5, 24, 30, 37

31

-резонансной частоте,

-410 Гц.

По результатам пункта 3 построить характеристики I(C), Uк(С), UС(C).

СОДЕРЖАНИЕ ОТЧЕТА

1.Программа работы.

2.Схемы соединений.

3.Таблицы наблюдений и вычислений.

4.Примеры вычислений.

5.Резонансные кривые по п.1, 3 программы.

6.Частотные характеристики по п.2, 4 программы.

7.Выводы по работе.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Теоретические основы электротехники: Учеб. для вузов 5-е изд /К. С. Демирчян и др. – СПб: Питер, Т. 1, 2009. - 512 с.

2.Атабеков Г.И. Основы теории цепей. www.lanbook.ru.

3.Белецкий А.Ф. Теория линейных электрических цепей. www.lanbook.ru.

4.Атабеков Г.И. Теоретические основы электротехники. линейные электрические цепи. www.lanbook.ru.

Составитель: профессор Ким К.К. ст. преп. Ткачук А.А.

32

ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ ТРЕУГОЛЬНИКОМ

Цель работы – исследование работы приемника трехфазной цепи при его соединении «треугольником».

СВЕДЕНИЯ ИЗ ТЕОРИИ

Трехфазная цепь – это совокупность трех электрических цепей, в которых действуют синусоидальные ЭДС, одинаковые по амплитуде и частоте и сдвинутые по фазе на угол 120° друг относительно друга и создаваемые общим источником энергии.

Каждую отдельную цепь, входящую в трехфазную цепь принято называть фазой. Таким образом, термин "фаза" имеет в электротехнике два значения: первое – аргумент синусоидально изменяющейся величины, второе

– часть многофазной системы электрических цепей. Трехфазная цепь является частным случаем многофазных систем переменного тока.

Широкое распространение трехфазных цепей объясняется рядом их преимуществ по сравнению как с однофазными, так и с другими многофазными цепями: экономичность производства и передачи энергии по сравнению с однофазными цепями; возможность сравнительно простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя; возможность получения в одной установке двух эксплуатационных напряжений – фазного и линейного.

Существуют различные способы соединения фаз трехфазных источников и трехфазных потребителей электроэнергии. Наиболее распространенными являются соединения "звезда" и "треугольник". При этом способ соединения фаз источников и фаз потребителей в трехфазных системах могут быть различными. Фазы источника обычно соединены "звездой", фазы потребителей соединяются либо "звездой", либо "треугольником".

трехфазных системах различают фазные и линейные напряжения, фазные и линейные токи.

Линейными ЭДС называют напряжения между выводами фаз источника, соединенных треугольником (точками A, B и C на рис. 1): ĖAB, ĖBC, ĖCA.

.Напряжения между линейными проводами и токи в них называют линейными напряжениями. Соединение «треугольником» осуществляется путем последовательного подключения конца одной фазы приемника к началу другой и соединения точек а, b, c линейными проводами с выводами фаз генератора А, B, C (рис. 1).

33

При способе соединения "треугольник" фазы приемника именуют двумя символами в соответствии с линейными проводами, к которым данная фаза подключена: фаза "ab", фаза "bc", фаза "ca". Параметры фаз обозначают соответствующими индексами: Zab, Zвс, Zса.

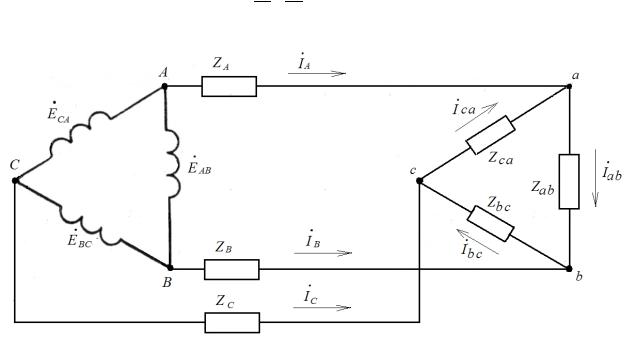

Рис. 1. Схема трехфазной цепи при соединении фаз источника и приемника треугольником

Если сопротивления ZA, ZB, ZC проводов, соединяющих приемник с генератором, малы и ими можно пренебречь, напряжения на фазах приемника равны линейным напряжениям генератора:

U̇ab=ĖAB, U̇bc=ĖBC, U̇ca=ĖCA. (1)

Тогда ток в любой из фаз приемника будет зависеть только от сопротивления данной фазы:

В этом случае говорят, что фазы приемника работают независимо друг от друга.

Если сопротивлениями в линейных проводах пренебречь нельзя, то образующиеся на них падения напряжения

что обусловливает изменения фазных напряжений на приемнике, в результате равенства (1) перестают выполняться.

34

Применив к контурам цепи схемы рис. 1 второй закон Кирхгофа, получим:

Всоответствии с формулой (2), изменятся и фазные токи в нагрузке.

Вэтом случае изменение сопротивления в одной из фаз повлечет за собой изменение тока не только в данной фазе, но и в других фазах вследствие изменений напряжения в линейных проводах и связанных с этим фазных напряжений приемника.

Таким образом, при наличии сопротивлений в линейных проводах работа всех фаз приемника становится зависимой друг от друга.

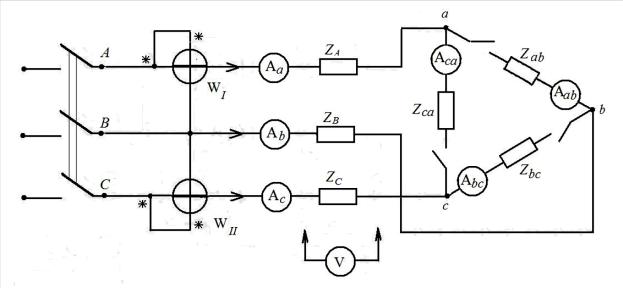

Рис. 2. Схема лабораторной установки

ПРОГРАММА РАБОТЫ

1.Исследовать работу приемника, соединенного треугольником, при отсутствии сопротивлений ZA., ZB, ZC в линейных проводах.

2.Исследовать работу приемника, соединенного треугольником, при наличии сопротивлений в линейных проводах.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Работа выполняется по схеме рис. 2.

На рис. 2 WI, WII- ваттметры, измеряющие мощность, потребляемую приемником и сопротивлениями линейных проводов;

Z.A, ZB, ZC сопротивления линейных проводов; Zab, Zbc, Zca сопротивления фаз приемника;

Аа, Ав, Ас – амперметры, измеряющие линейные токи; Ааb, Аbс, Аса – амперметры, измеряющие фазные токи; V– вольтметр для измерения напряжений.

Исследование по первому пункту программы ведется при выключенных
