Материал: 4754

21

искусственных террас на склонах, имеющих даже малую крутизну (3 – 8 %)

если грунты слабые и подвижные. В этом случае подпорные стенки являются необходимым инженерным сооружением для укрепления грунта и поддержания искусственного рельефа территории участка. Устройство подпорных стен при террасировании позволяет увеличить полезную площадь участка за счет использования горизонтальных поверхностей террас под размещение на них элементов садового и паркового ландшафта, малых архитектурных форм и построек хозяйственного назначения.

Основные элементы конструкции подпорной стенки

Подпорная стенка любой конструкции, из любого материала, независимо от того, какой цели она служит, состоит из таких конструктивных элементов:

Фундамент. Это подземная часть конструкции стенки,

воспринимающая все внешние нагрузки, действующие на нее;

Тело. Надземная (видимая) часть несущей конструкции стенки,

воспринимающая давление удерживаемого грунта;

Дренаж и водоотвод. Технические элементы стенки, необходимые в обязательном порядке для обеспечения прочности и долговечности подпорной стенки.

Фундамент, дренаж и водоотвод выполняют технические функции. А

тело, кроме технических функций, решает и эстетические задачи в оформлении коттеджного участка. Перед строительством подпорной стенки застройщик должен определиться с ее формой и материалом, из которого она будет возводиться, и желательными геометрическими размерами – высотой,

шириной, длиной, а также количеством стенок (в зависимости от рельефа участка).

22

По материалу изготовления:

Выкладываются из традиционных строительных материалов: железобетона,

бетона, бутобетона, природного камня, полнотелого кирпича дерева твердых пород, металлических конструкций.

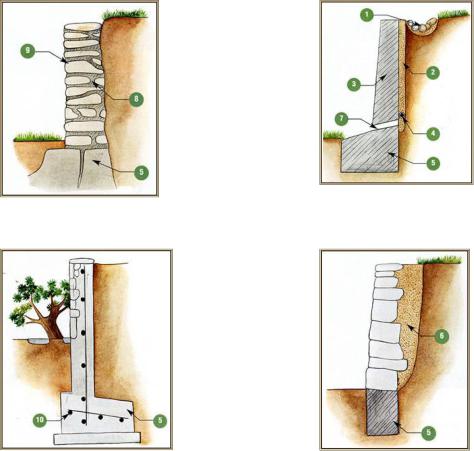

Рис.11 . Примеры подпорных стенок:

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.Открытый лоток; 2.Дренирующий слой из песка;3.Тело подпорной стенки; 4.Дренажная труба; 5.Фундамент; 6.Щебень песчано-гравийная смесь;7.

Дренажное отверстие; 8. Каменные плиты; 9.Смесь для скрепления плит; 10.

Арматура.

23

Лабораторное занятие № 12, 13

Содержание объектов ландшафтной архитектуры и их охрана.

Составление ландшафтных групп

Цель: Научиться определять вид покрытий и его конструкцию в соответствии с условиями строительства.

Задача: Определить типы покрытий для объекта садово – паркового строительства, их конструкцию. Определить объемы работ и материалов, необходимых для строительства.

Ход работы: Покрытиям дорожек и площадок на объектах ландшафтной архитектуры придается большое значение. Покрытия должны соответствовать общему архитектурно – планировочному решению территории объекта, быть разнообразными по рисунку, окраске, материалам.

При выборе типа покрытия учитывают его значение, гигиенические требования эксплуатации и уборки, экономическую целесообразность, физико-химические свойства материала, а при выборе конструкции – свойства грунта. При строительстве дорожек и площадок применяют естественные и искусственные материалы.

После определения типов покрытий для всех дорожек и площадок необходимо определить площадь каждого вида покрытия. Данные заносят в таб 3.

конструкции и представляют их в виде схем на плане покрытий дорожно-

тропиночной сети участка.

24

При устройстве лестниц приводят их основные характеристики: материал изготовления, крутизна лестницы, ее ширина, высота и ширина ступени, особенности устройства и конструкции.

Для каждого типа покрытий определяют потребность в строительных материалах, объем земляных работ по устройству дорожного основания под каждое покрытие и в целом по участку. При устройстве лестниц – объемы работ и материалов по строительству лестницы.

Объем земляных работ определяют по формуле

V = S × h,

где V - объем, м3; S - площадь покрытия, м3; h – глубина корыта, м.

Затем определяют объем избытка грунта путем вычитания из общего объема грунта объема плодородного слоя под всеми строящимися элементами.

На плане покрытий и благоустройства нанести в условных обозначениях запроектированные типы конструкций, привести конструктивные разрезы по каждому из них. В лабораторной тетради определить объемы работ и материалов, необходимых для строительства.

Лабораторное занятие № 14

Составление цветников

Цель: Изучить условия, технологию проведения агротехнических работ

различных видов на объекте озеленения.

Задача: Составить план агротехнических мероприятий, определить

объемы работ.

Ход работы: Агротехнические работы на объектах озеленения включают

25

Исходя из площади участка и толщины плодородного слоя на территории, определяют объем складируемого и сохраняемого грунта.

В соответствии с заданием на проектирование выбирается и подробно описывается зональная система подготовки почвы на участке. Обосновывают выбор посадочного материала. Устанавливают сроки проведения посадочных работ. Разрабатывают посадочные работы для указанной категории посадочного материала.

Определяют состав травосмеси и количество семян каждого вида для устройства газонного покрытия из расчета на 1 га территории и в целом по объекту. Разрабатывают технологию устройства газона.

На стадии проектирования определяют потребность в растительной земле в соответствии с составом проектируемых насаждений и пригодностью существующих почв:

- для посадки деревьев и кустарников, исходя из размера посадочной ямы

(V1, м3) и объема земляного кома (V2, м3)

V=V1-V2

-для устройства газона, исходя из площади поверхности покрытия (S, м2)

и толщины необходимого плодородного слоя (h, м)

V=S×h

-для устройства цветников, исходя из площади цветника и глубины плодородного слоя (для цветников из летников и многолетников отдельно).

Полученные объемы суммируют.

Затем определяют объем грунта, который требует замены, в соответствии с указанной группой почв на участке. В лабораторной тетради определить объемы земляных работ при агротехнических мероприятиях.
