При изменении отметки следят за изменением всех уклонов, увязанных с отметкой данной точки. Минимальную высоту насыпи или срезки грунта определяют, исходя из предельных значений уклонов для данного участка, по формуле

∆h=i*L,

где ∆h – высота заложения между точками, необходимая для обеспечения нормальной величины уклона, м; i - предельно допустимое значение уклона; L – длина заложения, м.

Затем определяют проектируемые отметки рельефа (красные). Их записывают над выноской красным цветом.

12

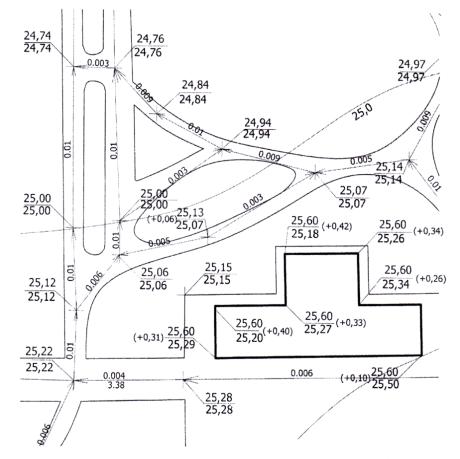

Рис. 3. Составление схемы вертикальной планировки.

В случае сложного рельефа с уклонами больше принятых для площадок их располагают в выемках, на насыпях или частично применяя выемку и насыпь, стремясь к достижению баланса величины выемок и насыпей.

Поверхности с резко отличающимися вертикальными отметками связывают элементами сопряжения: откосами, подпорными стенками, лестницами. На практическом занятии студенты определяют высотное решение территории,

красные отметки на участках изменения уклонов. Красные отметки и проектные уклоны наносятся на схему вертикальной планировки.

13

Лабораторное занятие № 7

Анализ рельефа территории и выбор стилевого направления

Цель: Научиться определять объемы земляных работ на территории объекта садово – паркового строительства.

Задача: Построить картограмму земляных работ, определить положение нулевой линии работ, определить объемы земляных работ на территории.

Ход работы: Картограмма земляных работ – рабочий чертёж,

составляемый на основе проекта вертикальной планировки.

Работы по составлению картограммы проводятся следующим образом:

1. На плане наносят сетку квадратов со сторонами 20 м × 20 м в М 1 :

500.

2. В углах квадратов методом интерполяции определяют: черные отметки (под линией сетки справа); красные отметки (над линией сетки справа); рабочие отметки – разницу между «черными» и «красными» отметками (над линией сетки слева) (рис.4).

3. На сторонах квадратов, имеющих смежные рабочие отметки с разными знаками, определяют точки нулевых работ по формуле

x = h1/(h1+h2)×L,

где x - искомое расстояние между точками расположения нулевой линии и точкой отметки; h1 и h2 - рабочие отметки; L - расстояние между рабочими отметками.

4. Точки нулевых работ соединяют линией нулевых работ, по которой пересекаются проектируемая плоскость и земная поверхность.

5. В каждом квадрате объем выемки и насыпи определяют путём вычисления средней рабочей отметки и умножения ее на площадь квадрата:

V = pi,

где S – площадь квадрата,м2; - сумма рабочих отметок вершин данного квадрата, м (рис.4).

14

6. Если линия нулевых работ пересекает квадрат, то объем земляных работ определяют через площади получившихся фигур. Для нахождения суммы отметок берут отметки по вершинам каждой отдельной фигуры.

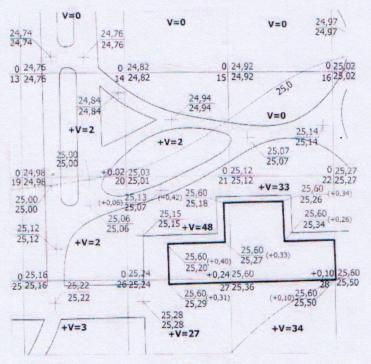

Рис. 4 .Составление картограммы земляных работ.

7. Результаты по объемам земляных работ записывают в ведомость объемов земляных работ (табл.2).

15

Лабораторное занятие № 8

Разработка дизайн-проекта

Цель: Разработка дизайн-проекта и изучить классификацию дренажа

Задача: Для данного объекта озеленения подобрать подходящий тип дренажа и рассмотреть материалы, из которых выполнена рекомендуемая дренажная система.

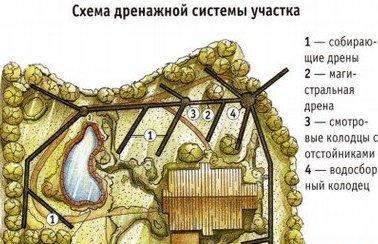

Рис. 5 Схема дренажной системы

Ход работы: Дренаж может быть открытым (дренажные канавы),

закрытым (с использованием дренажных труб) или засыпным (гравийным,

кирпичным, бутовым). Кроме того для того, чтобы собирать воду из дренажной системы, строят специальные дренажные колодцы.

Открытый дренаж самый простой. Чтобы его сделать, нужно прокопать по периметру участка открытые дренажные канавы шириной 0,5 м и глубиной 0,6 - 0,7 м. Стенки канавы надо «скосить» под углом 30º. Обычно вода из них отводится в сточную канаву, общую для нескольких участков.

Открытый дренаж собирает и отводит воду с поверхности во время дождя и таяния снегов. Такие канавы особенно эффективны, когда участок расположен на склоне.

Для закрытого дренажа прокладывают траншею глубиной 0,7 - 1,5 м и шириной 0,25 - 0,4 м. Выкапывают ее с небольшим уклоном в сторону
