дренажного колодца или, если есть возможность, в сторону естественного водотока. Дно траншеи обычно выстилают песком и щебнем. Далее на подготовленную подушку укладывают дренажные трубы. Затем траншею заполняют щебнем и песком, создавая водонесущий слой. Сверху конструкцию засыпают грунтом, а поверх него укладывают слой дерна.
Вода, собранная с помощью дренажных труб, поступает в коллектор (в транспортирующую сеть), а потом в водоприемный колодец или в водоприемник (реку, ручей, овраг). Иногда воду из водоприемного колодца откачивают насосом в ближайшую канаву, кювет или канализационный колодец.
Лабораторное занятие № 9
Подбор и размещение МАФ
Цель: Изучить состав мероприятий по отводу с территории объекта поверхностных вод и подобрать необходимые МАФ
. Задача: Разработать для участка строительства и озеленения систему отвода поверхностных вод на основе существующей ситуации и мероприятий по вертикальной планировке территории.
Ход работы: Организация поверхностного стока - непременная часть благоустройства.

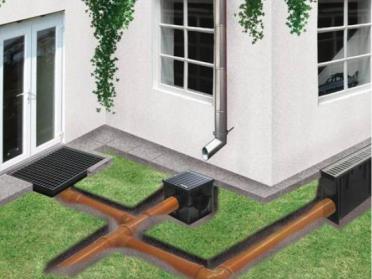

Рис. 6. Организация поверхностного стока вод
|
|
|
17 |
|
Размеры |
ливневок |
и их уклон – |
расчетные величины. Уклон |
|
поверхности |
покрытий, |
обеспечивающий отвод поверхностных вод, при |
||
наличии системы ливневой канализации . |
|
|||
Организация |
поверхностного стока |
на дорожках производится |
||
различными способами, в зависимости от проектируемого поперечного профиля, Как показано на рис. 7.

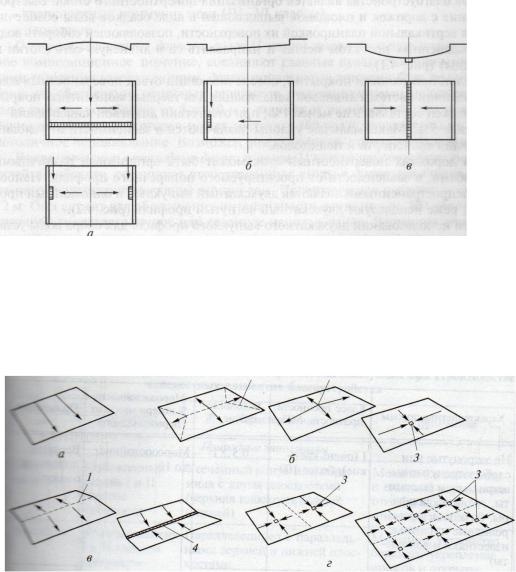

Рис. 7. Организация поверхностного стока на дорожках: А – двухскатный выпуклый профиль Б – односкатный профиль В – двухскатный вогнутый профиль
Рис. 8. Организация поверхностного стока на площадках
А- Односкатная поверхность
Б- Двухскатнаная поверхность В - многоскатная поверхность
Г - сложная поверхность
1– линия водороздела, 2 – точка водороздела, 3 – дождеприемный колодец, 4 – дожеприемный лоток
18
Ширина ливневки п трубопровода, ведущим за пределы участка принимается 15 см, уклон совпадает с уклоном дорожки или площадки.
Их проектируют по внешним границам площадок, дорожек. В местах бессточных понижений предусматривается дождеприемник с подземным трубопроводом, ведущим за пределы участка проектирования в общую уличную сеть. На протяжении ливнестоков не должно быть резких поворотов под острым углом. В местах пересечения с дорожками предусматривают мостик под лотком, либо покрывают лоток металлической решеткой (рис. 5).
Материалы для устройства лотков – готовые бетонные элементы, кирпич, камень.

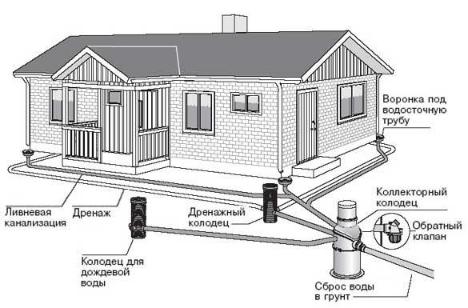

Рис. 9. Устройство системы дренажа вокруг дома Все проектные мероприятия наносят на план покрытий и
благоустройства территории в условных обозначениях.
Лабораторное занятие № 10
Инженерная подготовка территории
Цель: Рассмотреть типы откосов.
Задача: Изучить основные показатели устойчивости откоса.
19
Ход работы: Откос - представляет собой искусственно созданную наклонную поверхность, ограничивающую естественный или насыпной массив грунта.
Устойчивость откоса зависит от характеристик почвы и грунта, гидрологического режима, высоты и крутизны откоса.
Укрепление откосов может выполняться с помошью посева трав и посадки кустарников, которые своими корнями способны удерживать грунт.
Дерн - один из биологических материалов для укрепления откосов высотой до 4 м. Конструкции из дерна требуют значительных трудозатрат, поскольку такие работы, как правило, выполняют вручную. Для лучшего приживания дернин к укрепляемому откосу их надо брать из мест, аналогичных по своим почвенным условиям месту укладки на откос. Дерн считается лучшего качества, если он содержит клевер и злаковые растения (пырей, мятлику, овсяницу и пр.).
Дернины должны быть нарезаны из плотного лугового растительного покрова с чистой и низкой травой. Снимать их нужно на глубину главной корневой системы, но не тоньше 6 см.
Длина и ширина дернин и дерновых лент зависят от назначения, способа заготовки, укладки и транспортирования и составляют 0,25 0,40; 0,30 0,30; 0,70 0,70 м. Толщина их должна быть 0,06-0,12 м. Уложенный дерн прикрепляют к поверхности откоса деревянными спицами длиной 25-30 см.
Лабораторное занятие № 11
Проектирование дорожно-тропиночной сети
Цель: научиться определять необходимость использования подпорных стенок при проектировании дорожно-тропиночной сети
Задача: разработать для участка со сложным рельефом разбивку на террасы при помощи создания подпорных стенок.
20
Ход работы: Подпорная стенка – сооружение, удерживающее грунт откоса насыпей и выемок от обрушений. Подпорные стенки используются для организации пространства на пересеченной местности, а также для повышения эстетических качеств объектов ландшафтной архитектуры. Они могут использоваться для разграничения зон местностей.

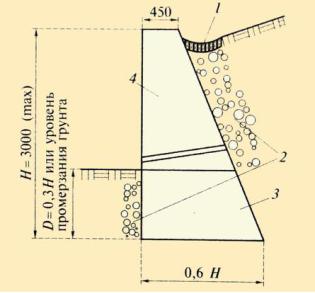

Рис. 10. Принципиальная схема и основные элементы конструкции подпорной стенки:
1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело
Все подпорные стенки, которые могут сооружаться на коттеджном участке,
делятся на две группы: 1) Декоративные. Эта группа подпорных стенок является архитектурно-художественным элементом в оформлении участка.
Их обустраивают как на ровных или с небольшим уклоном участках, так и на более крутых склонах, грамотно используя естественный рельеф местности; 2)Укрепительные. Эти стенки выполняют функции инженерно-
технического назначения, они предназначаются для предотвращения обрушения или сползания грунта с более высокого уровня профиля поверхности участка на более низкий уровень. Такие стенки обязательно устраивают при вертикальной планировке участка методом создания
