ОДНОФАЗНЫЕ АСИНХРОННЫЕ ДВИГАТЕЛИ

Асинхронные двигатели небольшой мощности (15...600 Вт) применяют в автоматических устройствах и электробытовых приборах для привода вентиляторов, насосовидругого оборудования.

Принцип действия и устройство однофазного двигателя.

Обмотка статора однофазного двигателя расположена в пазах, занимающих примерно 2/3 окружности статора, которая соответствует паре полюсов. В результате МДС пульсирует вовременисчастотойсети.

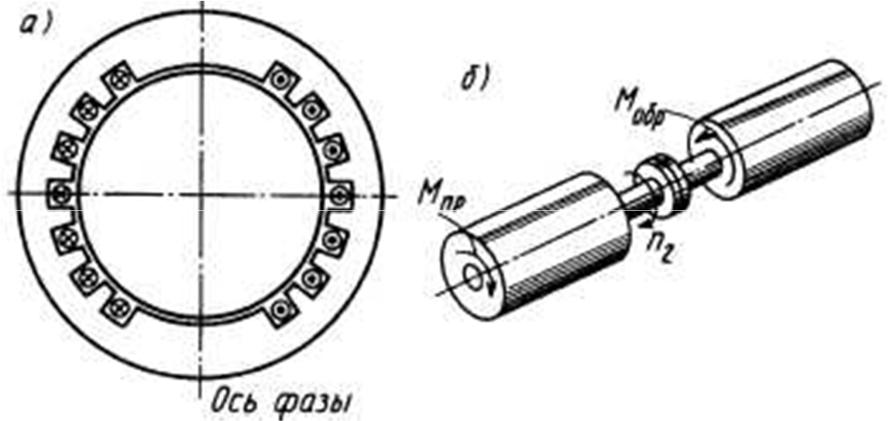

Поперечный разрез статора однофазного асинхронного

двигателя (а) и направление вращающих моментов, действующих на его ротор (б)

Поле,направлениевращениякоторого совпадаетс направлением вращенияротора, называютпрямым; полеобратногонаправления

— обратнымили инверсным

В однофазном двигателе обмотка статора создает неподвижный поток, изменяющийся во времени, а не круговой вращающийся поток, как в трехфазных двигателяхпри симметричном питании.

1.Однофазный двигатель не имеет пускового момента; он вращается в ту сторону, в которую приводится внешней силой;

2.Частота вращения однофазного двигателя при холостом ходе меньше, чем у трехфазного двигателя, из-за наличия тормозящего момента, образуемого обратным полем;

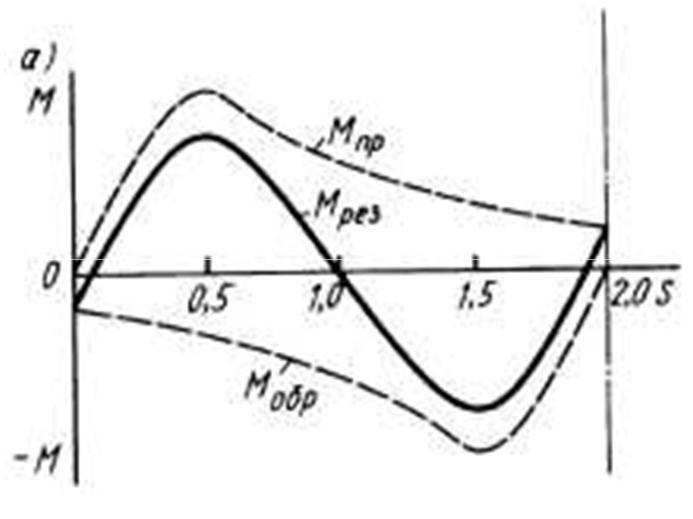

Механические характеристики однофазногоасинхронного двигателя
