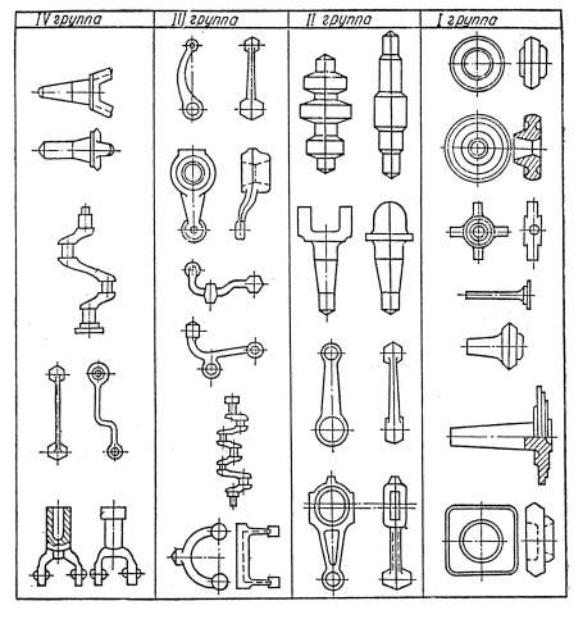

Рис. 6. Классификация поковок, штампуемых на молотах и горячештамповочных прессах

На рис. 5, 6 разделение деталей на группы I, II, III, IV произведено с учетом сложности поковок и точности их изготовления. Кроме того, к I группе относятся детали массового производства и высокой точности изготовления; ко II и III группам – детали серийного производства обычной и высокой точности.

Заготовки, полученные литьем (отливки)

При выборе литой заготовки в первую очередь следует определить класс точности в зависимости от типа производства и способа получения отливки.

15

2.5. Разработка технологического процесса термической обработки

В рамках курсовой работы по дисциплинам «Материаловедение», «Материаловедение. ТКМ», наиболее важным является этап по разработке операций термической обработки детали с выбором необходимого оборудования, оснастки и инструмента.

Технологический процесс – это совокупность последовательных действий по изменению физико-механического состояния предметов труда с целью придания необходимых технических характеристик.

Разработка технологического процесса термообработки начинается с изучения технических условий на изделие. Обычно в технических условиях указывается твердость поверхности изделия, толщина слоя после термической обработки, величина допустимой деформации и другие показатели. После изучения технических условий выбирают основные операции термической обработки, тип оборудования, инструмент и т.д.

Технологический процесс термической обработки деталей включает в себя подготовительные, основные, отделочные и контрольные операции [1-3].

Подготовительные операции включают в себя комплекс мероприятий, направленных на предохранение изделий от образования трещин и других видов дефектов, например, обезжиривание деталей перед азотированием, укладку их в поддоны, защиту и изоляцию отдельных мест и т.д.

Основные операции включают в себя нагрев изделий для закалки, нормализации, отжига, отпуска, ХТО и т.д., выдержки и охлаждения. Выбор вида термической обработки обусловливается техническими требованиями к поверхностям деталей по физикомеханическим свойствам.

Отделочные операции состоят из очистки поверхности деталей, рихтовки и правки после коробления и т.д.

Контрольные операции являются заключительными в технологическом процессе. В них входят контроль твердости, толщины слоя после ХТО и закалки токами высокой частоты (ТВЧ) и т.п. Контроль осуществляется как представителями организации-изготовителя, так и заказчика.

17

Разработка технологических процессов термической обработки в общем случае включает в себя следующие работы: определение последовательности и содержания технологических операций; назначение и расчет режимов обработки; выбор оборудования; нормирование процесса; выбор средств контроля и испытаний; оформление рабочей документации на технологический процесс.

Выбор вида термической обработки

Все виды термической обработки в зависимости от назначения делятся на предварительные и окончательные.

Предварительная термообработка проводится для улучшения обрабатываемости материала режущим инструментом, повышения его пластичности, снятия внутренних напряжений и улучшения структуры.

Предварительной термообработке подвергаются заготовки деталей машин. К видам предварительной термической обработки, как правило, относятся: отжиг, нормализация, улучшение.

Краткая характеристика видов предварительной термической обработки и область их применения представлены в табл. 2.

Окончательная (упрочняющая) термообработка проводится для придания требуемых эксплуатационных характеристик (твердость, износостойкость и т.д.) поверхностям деталей машин.

Все детали, подвергаемые окончательной (упрочняющей) термообработке, можно разделить на две группы. К первой группе относятся детали, работающие на трение, поэтому проведенная термообработка должна обеспечить необходимую твердость, износостойкость поверхностного слоя. Ко второй группе относятся детали, испытывающие при работе значительные нагрузки различного характера: растягивающие, изгибающие, крутящие, контактные.

Вдеталях, испытывающих в процессе эксплуатации растягивающие и сжимающие нагрузки, напряжения по сечению распределены более или менее равномерно. Для таких деталей применяют сквозную закалку и отпуск.

Вдеталях, работающих на изгиб, кручение или при высоких контактных нагрузках, сквозное упрочнение сечения не обязательно, но, желательно поверхностное упрочнение при сохранении вязкой сердцевины.

Краткая характеристика видов окончательной термической обработки и область их применения представлены в табл. 3.

18

Таблица 2. Виды предварительной термической обработки

Рекомендуемый вид окончательной термообработки для различных деталей автомобилей и дорожных машин представлен соответственно в прил. 5.
