1.4. Последовательность работы над расчетно-пояснительной запиской

Работу над расчетно-пояснительной запиской рекомендуется выполнять в следующей последовательности.

1.Ознакомление с техническим заданием. Подбор литературы, необходимой для проектирования. Анализ исходных данных. При этом обратить внимание на тип производства, материал детали. Ознакомиться с принципами выбора типа производства и материала детали.

2.Разработка технологического маршрута изготовления детали; выбрать оборудование, оснастку и инструмент, пользуясь справочной литературой.

3.Обоснование способа получения заготовки. Для этого необходимо учесть материал детали, тип производства, размеры и конструкцию детали, условия ее эксплуатации.

4.Выполнение необходимых расчетов для разработки чертежа заготовки и его вычерчивание.

5.Ознакомление и анализ видов термической обработки стальных деталей и обоснование выбранных видов термообработки.

6.Выбор технологического оборудования для термической операции, пользуясь литературой и справочными данными.

7.Окончательное оформление технологического процесса термообработки в виде операционной карты (ГОСТ 3.1405 – 86).

8.Окончательное выполнение чертежей, указанных в задании.

9.Окончательное оформление расчетно-пояснительной записки.

10.Подготовка к защите курсового проекта.

2.ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ

2.1. Исходные данные

Исходные данные к курсовой работе указаны в прил. 1 в соответствии с индивидуальным вариантом.

Согласно техническому заданию, материал детали указывается в основной надписи эскиза детали. В прил. 4 приведены рекомендуе-

10

мые марки сталей, используемых для деталей автомобилей, строительных и дорожных машин.

При анализе материала детали, необходимо расшифровать марку и основные физико-механические характеристики материала, выявить основные факторы внешней среды, с которой контактирует деталь (температура, агрессивность окружающей атмосферы, условия смазки и т.д.), характер действующих нагрузок.

Материал должен удовлетворять эксплуатационным и экономическим требованиям [1-9].

Удовлетворение эксплуатационным требованиям

Выбранный материал должен обеспечивать длительную, эффективную работу детали в эксплуатационных условиях, то есть должен обеспечивать необходимую конструкционную прочность, выявленную расчетами инженера-конструктора. Он должен противостоять воздействию внешней окружающей среды (воздуха, воды, масла, кислоты, тепловым воздействиям и т.п.). Все это вместе определяет комплекс необходимых физико-механических свойств, которыми должен обладать материал, назначаемый для изготовления конкретной детали, т.е. предел прочности, предел текучести, показатели пластичности , , коэффициент ударной вязкости, предел выносливости, величина работы распространения трещин, контактная усталостная прочность, сопротивление износу, высоким и низким температурам и т.д.

Технологические требования

С этой точки зрения материал должен удовлетворять требованиям максимальной трудоемкости изготовления детали. В первую очередь он должен обладать хорошей обрабатываемостью режущим инструментом, различными методами обработки давлением. В ряде случаев для улучшения обрабатываемости приходится назначать предварительную термическую обработку заготовок (типа отжига). Выбранный материал должен иметь хорошую свариваемость, что обеспечит получение конструктивно прочной детали или узла при наименьших затратах.

Экономические требования

Материал должен обеспечить изготовление наиболее дешевой конструкции, способной эффективно и длительно работать в различных эксплуатационных условиях. В первую очередь нужно стремится к использованию менее дорогой стали – углеродистой или низколегированной. Применение легированной стали может быть технически и

11

экономически целесообразным и оправданным в том случае, если она дает экономический эффект за счет повышения долговечности деталей, уменьшения массы конструкции, уменьшения расхода запасных частей и, таким образом, экономии металла.

Ориентировочно экономическое обоснование выбора материала можно оценивать по коэффициенту экономической целесообразности:

Кэ=b/a,

где b – относительное повышение предела прочности материала по сравнению со сталью Ст3; а – относительное повышение стоимости данного материала по отношению к стоимости стали Ст3.

При решении вопроса о выборе стали важно установить также вариант предварительной и упрочняющей термообработки или ХТО. Как правило, правильно выбранный способ упрочняющей обработки позволяет повысить коэффициент экономической целесообразности использования выбранного материала в 1,2-1,3 раза.

Тип производства – это классификационная категория производства, выделяемая по признакам широты номенклатуры, регулярности, стабильности и объема выпуска изделий.

Вмашиностроении различают три типа производства: единичное, серийное и массовое.

Вединичном производстве выпускают изделия широкой номенклатуры в небольших количествах или индивидуально. Изготовление однотипных деталей совсем не повторяется или повторяется через определенные промежутки времени. При изготовлении деталей, как правило, используется универсальное оборудование.

Всерийном производстве изготавливают партии деталей, регулярно повторяющиеся через определенные промежутки времени. В зависимости от размера партии различают мелко-, средне- и крупносерийное производство. Используется специализированное оборудование.

Для массового производства характерно изготовление большого количества однотипных деталей на специальном оборудовании.

Тип производства указан в задании согласно рекомендациям производственных предприятий и обусловлен количеством деталей в партии (программой выпуска). Большинство деталей автомобильной

идорожной техники (валы, зубчатые колеса, шестерни, рычаги, оси, стаканы) изготавливаются партиями различных размеров, то есть тип производства – серийный [1, 2].

12

2.2. Введение

Во введении излагаются общие положения о состоянии, перспективах и основных направлениях развития машиностроения, а также о термической обработке материалов, ее целях и месте в технологическом процессе изготовления деталей.

2.3. Выбор заготовки и разработка чертежа заготовки

Правильный выбор вида заготовки оказывает непосредственное влияние на рациональное построение технологического процесса изготовления детали, способствует уменьшению отходов и экономии ресурсов. На выбор метода получения заготовки оказывают влияние назначение детали и технические требования на ее изготовление, материал детали, тип производства, форма поверхности и размеры детали. При выборе заготовки необходимо решить следующие задачи:

-установить способ получения заготовки;

-рассчитать припуски на обработку каждой поверхности;

-рассчитать размеры и назначить допуски на размеры заготовки;

-разработать чертеж заготовки.

Все решения должны учитываться одновременно, т.к. между ними существует тесная связь.

При выборе способа получения заготовки необходимо стремиться к максимальному приближению формы и размеров заготовки к параметрам готовой детали и снижению трудоемкости заготовительных операций.

В машиностроении и ремонтном производстве применяются следующие виды заготовок: сортовой прокат, штамповки, отливки, поковки а также комбинированные (штампосварные, литые в сочетании со сваркой).

Заготовки из сортового проката

Крепежные детали, пальцы, толкатели клапанов, ролики, шарики, мелкие ступенчатые валики и т.п. детали необходимо проектировать в массовом, серийном производстве из прутка соответствующего диаметра.

Штампованные заготовки

Одним из производительных способов получения заготовок является штамповка на горизонтально-ковочных машинах (ГКМ), про-

13

изводительность до 400 поковок в час. Штамповкой на ГКМ получают поковки массой 0,1 – 100 кг с максимальным диаметром 315 мм. Кроме ГКМ в качестве оборудования для штамповки применяют молоты и прессы [1].

Допуски и припуски на поковки регламентируются ГОСТ 7505-89. На ГКМ изготавливаются следующие поковки: зубчатые колеса, шестерни, конические шестерни с валом; цилиндрические шестерни с

валом, кольца, втулки, шестерни с фланцем и т. д. (рис. 5).

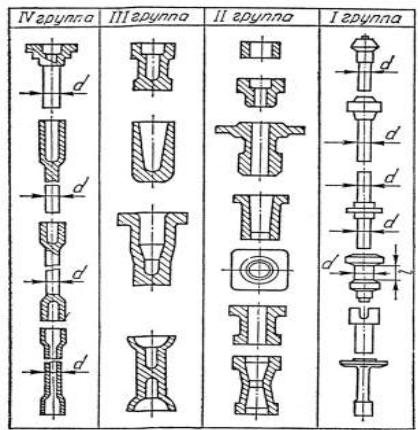

Рис. 5. Классификация поковок, получаемых на ГКМ

В том случае, когда поковку невозможно технологически выполнить на ГКМ, необходимо проектировать штамповку на кривошипных прессах. На прессах штампуют детали весом до 200 кг типа плоских поковок, шестерен, крестовин, ступенчатых валов, валовшестерен, поворотных кулаков, рычагов, шатунов, коленчатых валов и т.д. (рис. 6).

Штамповка на кривошипных прессах в 2-3 раза производительнее, а припуски и допуски на 20-35 % ниже по сравнению со штамповкой на молотах, расход металла поковки снижается на 10-15 %. Допуски и припуски заготовок, штампуемых на кривошипных прессах, принимают по ГОСТ 7505-95.
