2



m

m1

m













P2

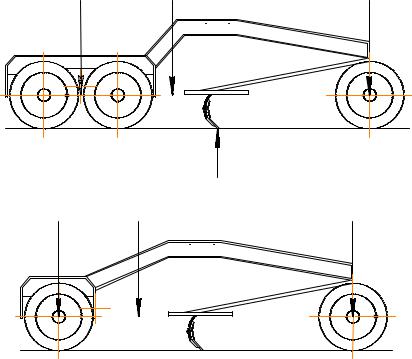

Рис 3.36. Распределение нагрузок по осям трехосного автогрейдера

2

m



m1

m







P2

Рис 3.37. Распределение нагрузок по осям двухосного автогрейдера

Номинальная сила тяги Тн, соответствующая значению коэффициента буксования σ = 20%, при котором значение тяговой мощности близко к максимальной, может быть определена из выражения [57]:

TH (0,70...0,73) Gсц .

(3.31)

Величина силы сопротивления качению Рf определяется по формуле [57]:

Pf f m g ,

(3.32)

где f – коэффициент сопротивления качению (табл. 3.15, 3.17).



Таблица 3.7

Величина силы Р2 для автогрейдеров разных классов [57]







Класс автогрейдеров

Вертикальная сила на нож Р2, Н

Легкие

(24500…39200)



Средние

(39200…58900)



Тяжелые

(58900…78500)



105

Для рационального использования мощности двигателя автогрейдера на первой рабочей передаче целесообразно, чтобы при работе автогрейдера в режиме максимальной тяговой мощности, определяемой значением силы тяги Тmax или близкой к ней по величине номинальной силы тяги ТH с учетом отбора мощности двигателя на привод вспомогательных механизмов Neo.

Тогда мощность двигателя автогрейдера, Вт [57]:

Nemax

(TH Pf ) V

Ne0 ,

(3.33)

(1 ) т м







где ηм – коэффициент уменьшения мощности двигателя из-за неустановившейся загрузки, для механической трансмиссии ηм = 0,88- 0,9, для гидродинамической трансмиссии ηм = 1.

В соответствии с вышеизложенным составлен алгоритм определения параметров автогрейдера в соответствии с тяговосцепным расчетом на ЭВМ (рис. 3.38).

3.5. Выбор шин

Тяговые качества, экономичность по расходу топлива и устойчивость землеройных машин в значительной степени зависят от параметров пневматических шин. В связи с этим при проектировании землеройных машин необходимо подбирать шины таких размеров и типов с оптимальным рисунком протектора и давлением воздуха внутри, которые обладали бы совокупностью наиболее высоких эксплуатационных качеств в данных условиях [8,33,56,102].

Пневматические шины классифицируются по назначению, габаритам, конструкции, принципу герметизации, внутреннему давлению, форме профиля и рисунку протектора.

В настоящее время на автогрейдеры в зависимости от назначения устанавливают шины G-2, G-3, L-2 и L-3 по коду TRA(США) (табл. 3.8) [115].

По конструкции пневматические шины делятся на диагональные и радиальные, которые, в свою очередь, по принципу герметизации могут изготавливаться как камерными, так и бескамерными [114].

Радиальные шины имеют более равномерное и лучшее сцепление с дорогой, т.к. пятно контакта у диагональной шины имеет меньшую (эллипсовидного типа), а у радиальной (практически прямоугольного типа) — большую площадь (рис. 3.39) [114].

106

A2

Начало

B2B3

Ввод исходных данных

Параметрыгрунта,

колесная схема, производительность

С2

Цикл расчета

D2

Расчет

F,m,n,B,H

mmax

E2

Выбор шин







































F2



D,f, сц











































































Расчет





















B1,B2,b,GСЦ,





































TH,Pf ,Ne max











G1







































Нет

























G2

Возможность













Проверка









реализации















































H2



Да















































































Площадь стружки, масса, кол-во проходов, параметрыотвала

Размер базы, колеи, силысценого веса, тяги, сопротивления качению, мощность двигателя

Запись файла данных

I2

Конец

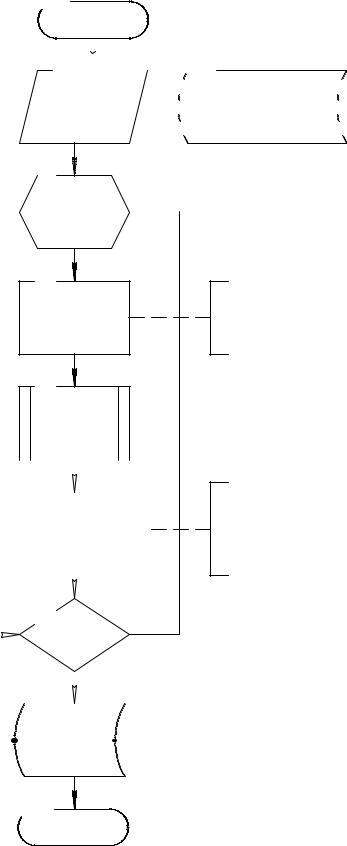

Рис. 3.38. Блок-схема алгоритма определения параметров автогрейдера в соответствии с тягово-сцепным расчетом на ЭВМ

107







Таблица 3.8

Классификация шин для автогрейдеров по коду TRA [115]









Цифровой код

Вид работ

Тип рисунка

Глубина протектора

L-2



повышенного

Обычная глубина



Планирование

сцепления

протектора

L-3

для каменистой

Обычная глубина







поверхности

протектора

G-2

Профилирование,

повышенного

Обычная глубина



сцепления

протектора



перемещение

G-3

для каменистой

Обычная глубина

грунта



поверхности

протектора





1)

2)

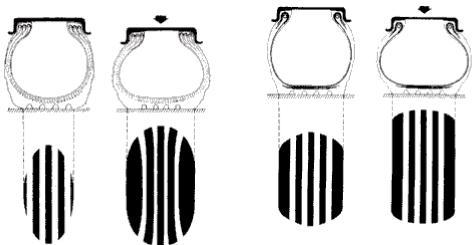

Рис. 3.39. Пятно контакта шины с дорогой без нагрузки и под нагрузкой:



1 - диагональная шина; 2

- радиальная шина

По форме профиля поперечного сечения (в зависимости от соотношения высоты профиля Н к его ширине В) шины классифицируются в соответствии с данными, приведенными в табл. 3.9 [114].

Таблица 3.9

Классификация шин по форме профиля поперечного сечения

Форма профиля



Н/В

Обычного профиля



>0,89

Широкопрофильные



0,5-0,9

Низкопрофильные



0,7-0,88

Сверхнизкопрофильные



<0,7

Арочные



0,39-0,5



108

В зависимости условий эксплуатации автогрейдера рисунки протектора шин могут быть следующих типов (рис. 3.40) [48]:

универсальный - для эксплуатации на дорогах с усовершенствованным покрытием, на грунтовых дорогах и в условиях бездорожья;

повышенной проходимости - для эксплуатации в условиях бездорожья и на мягких грунтах;

карьерный - для эксплуатации в карьерах, рудниках и шахтах.

1)

2)

3)

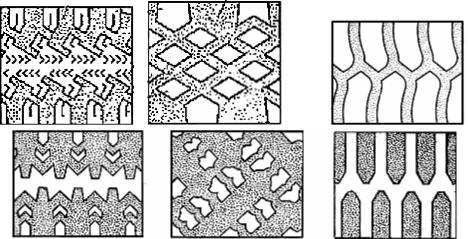

Рис. 3.40. Рисунок протектора: 1 - универсальный; 2 - карьерный; 3 - повышенной проходимости

Основой для выбора размеров шин является вертикальная нагрузка на колесо. Поэтому, располагая основными параметрами автогрейдера, необходимо определить наиболее нагруженные колеса машины в статическом состоянии. Причем рекомендуется, чтобы при выборе размера шин расчетная нагрузка, по которой подбирается шина, была больше на 10—20% действительной нагрузки (табл. 3.10 – 3.14).

В соответствии с размером шины и характеристиками грунта устанавливаетсявеличинавнутреннегодавлениявшине(табл.3.10–3.14).

Существуют шины сверхнизкого, низкого и высокого внутреннего давления. На автогрейдерах чаще применяют шины низкого давления, составляющего не более 0,3 МПа. Однако наилучшими сцепными качествами обладают шины переменного давления, что обусловливается двумя обстоятельствами - меньшим коэффициентом сопротивлением качению и более высоким коэффициентом сцепления. Специальная конструкция пневматических шин с регулируемым давлением позволяет при работе в тяжелых грунтовых условиях снижать давление воздуха до 0,05...0,08 МПа и за счет этого повышать

109
