нормального сечения производится на действие максимального по абсолютной величине изгибающего момента и соответствующей ему сжимающей силы, которые принимаются по результатам статического расчета.

Расчет стойки заключается в определении требуемого количества продольной арматуры. Порядок расчета рекомендуется следующий.

а) б)

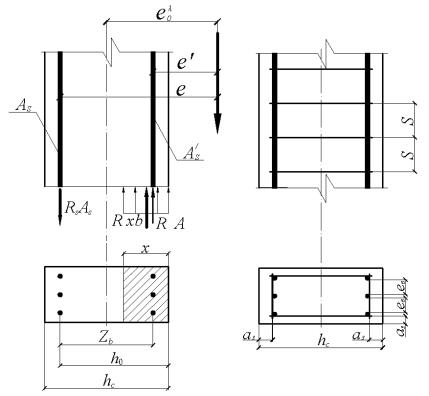

Рис. 6.1. Расчетная схема (а)

и схема армирования (б) стойки рамы

где М – максимальный изгибающий момент, определяется из таблицы расчетов усилий в раме (Мв или Мс), кН∙м;

N – максимальная продольная сила в таблице, определяется из таблицы расчетов усилий в раме (NA или ND), кН.

48

Случайный эксцентриситет принимается наибольшим из двух значений:

еа Нs где Нs – высота стойки в свету, м;

600

еа hc где hс – размер поперечного сечения стойки, м.

30

Так как стойка входит в состав статически неопределимой системы, в последующих расчетах эксцентриситет е0, равный наибольшему из еа и еN.

2. Предварительно располагают в сечении арматуру и назначают высоту рабочей зоны hо и величину плеча поворота Zs

где l0 = 1,5·Нs, (м);

где I – момент инерции (м4) определяется для прямоугольного сечения, он находится

А – площадь сечения, м2.

4. В случае, когда λ ≥ 14, следует учитывать влияние изгиба стойки на увеличение эксцентриситета. Для этого вычисляют значение критической силы Ncr:

49

Мl – момент, относительно центра тяжести растянутой арматуры от действия постоянных и длительных нагрузок; принимаем из табл. 4.1 расчетов усилий в раме (сумма длительно действующих нагрузок Мв или Мс);

М – момент, относительно центра тяжести растянутой арматуры от действия постоянных, длительных и временных нагрузок; принимаем из таблицы расчетов усилий в раме (Мв или Мс);

δ1 – относительный эксцентриситет;

Rb – призменная прочность бетона на сжатие, МПа;

коэффициент приведения арматуры к бетону (учитывает неупругие деформации в сжатой зоне бетона),

Es, Eb – соответственно модули упругости для арматуры и бетона; принимаются по прил. 1 и 2.

где µ коэффициент армирования стойки, предварительно можно принять в пределах 0,008–0,012.

5. Зная величину сжимающей силы, действующей на стойку, и условную критическую силу, определяют коэффициент η, учитывающий изменение эксцентриситета:

50

-если η ≤ 1 – коэффициент не учитывают;

-если N > Ncr или η > 2,5 – увеличивают размеры сечения;

-если 1≤ η ≤ 2,5 находим эксцентриситет приложения сжимающей силы с учетом изгиба стойки

6. По предварительно принятым размерам составляют расчетную схему стойки и определяют эксцентриситет е

7. После составления расчетной схемы сжатого сечения стойки определяют высоту сжатой зоны сечения для случая симметричного армирования

Rbbс b2

и проверяют условие,

x/h0 ≤ R

где R – граничное значение, определяемое по прил. 4, в случае невыполнения увеличивают размеры и повторяют расчет.

8. Требуемую площадь сечения арматуры определяют из условия

9. Количество и диаметр продольной арматуры принимают по сортаменту, исходя из требуемой площади арматуры. Рекомендуется принимать стержни диаметром не менее 16 мм. Рабочие стержни располагают вдоль коротких граней стойки в один ряд с соблюдением конструктивных требований по величине защитного слоя и расстояний между стержнями.

51

10. После расположения продольной арматуры в сечении учитываются величины а, а/, ho и определяется процент армирования

где μ%min – минимальный процент армирования, принимается в зависимости от соотношения l0/i

μ%min = 0,05, при l0/i ≤ 17; μ%min = 0,10, при 17 < lo/i ≤ 35; μ%min = 0,20, при 35 < lo/i ≤ 83; μ%min = 0,25, при l0/i > 83.

11. Диаметр поперечной арматуры определяют из условия свариваемости с продольной арматурой согласно прил. 7. Шаг поперечных стержней принимают наименьшим из условий S ≤ 20 d, S ≤ 500 мм, S ≤ 2bc и округляют в меньшую сторону, кратно 50 мм.

7. РАСЧЕТ И КОНСТРУИРОВАНИЕ ФУНДАМЕНТА

Фундамент рамной опоры работает как внецентренно загруженный под действием изгибающего момента, осевой сжимающей силы и поперечной силы. Усилия определяют из статического расчета, принимают Мтах и соответствующие ему N и Q.

Расчет фундамента заключается в определении его размеров в плане, высоты, количества ступеней и подборе необходимой площади арматуры (рис. 7.1).

Высоту фундамента в сборном варианте определяют из условия его сопряжения со стойкой. Для обеспечения жесткого соединения стойки с фундаментом должно соблюдаться условие

hf = han + 25 см.

Глубину заделки стойки в фундамент han определяют из двух условий

han ≥ hc; han ≥ ℓan + 1см,

где длина зоны анкеровки растянутой арматуры в фундаменте ℓan вычисляется по формуле

где d – диаметр рабочей арматуры, предварительно можно принять

1…2 см.

Коэффициенты в формуле принимают равными:

52
