При таком нивелировании точки 1 и 2 – связующие точки, а точки постановки нивелира – станции (см. рис. 3.7). Отметки промежуточных точек находят через горизонт инструмента ГИ (рис. 3.8).

Нзадняя

Рис. 3.8. Нивелирование промежуточных точек

Горизонтом инструмента ГИ называется высота визирного луча

Вычисление отметок через ГИ очень удобно, когда с одной станции были сделаны отсчеты на несколько промежуточных точек.

Все измерения при нивелировании заносятся в журнал соответствующего образца.

В полевых условиях на каждой станции производится контроль пяток реек. Вычисленная пятка рейки должна соответствовать фактической пятке рейки. Допустимое расхождение в вычисленных пятках реек должно быть не более 5 мм по модулю.

Техническое нивелирование выполняют, как правило, из середины.

Нивелир устанавливают между точками, подлежащими нивелированию, примерно на равных расстояниях от них.

26

Разность плеч не должна превышать 5 м. На каждой станции перед снятием отсчетов нивелир приводят в рабочее положение, а рейки устанавливают по возможности в отвесное положение на прочно забитые в землю колышки или костыли.

На каждой станции работу нивелиром Н-3 проводят в следующей последовательности:

а) визируют на заднюю рейку и, приведя элевационным винтом пузырек цилиндрического уровня на середину, вначале наблюдают его в боковом окне уровня, а затем соединяют концы пузырька в поле зрения зрительной трубы и берут отсчет по средней нити сетки по черной стороне рейки в мм (четыре знака без запятых). Затем по к о- манде исполнителя реечник дает красную сторону рейки и берется

Совокупность геодез ческих измерений на земной поверхности для полученияСплана ли карты или цифровой модели местности называют съемкой. Если по результатам съемки на плане получают положение ситуации, т.е. контуров и предметов местности, то съемку называют горизонтальной, или контурной, если снимается рельеф, – то вертикальной. Если снимаются ситуация и рельеф, то съемку называют топографической.

Основные виды съемок: горизонтальная (теодолитная), топографическая (тахеометрическая, фототеодолитная, аэрофотосъемка, мензульная), высотная (нивелирование поверхности).

Название вида съемки определяется названием основного при-

бора, используемого при съемке, и способом производства работ. Любые виды топографических съемок требуют создания съе-

мочного обоснования. Таким образом, съемки ведутся с использованием основного принципа геодезии – «от общего к частному»: внача-

27

ле создается съемочное обоснование, затем производится съемка подробностей ситуации и рельефа (или только ситуации, или только рельефа), и наконец, работа завершается созданием планов или цифровых моделей местности.

3.3.1. Горизонтальная съемка

Горизонтальная съемка является ситуационной, при которой горизонтальные углы измеряют теодолитом, длины линий – стальной лентой, или рулеткой, или же светодальномером.

Съемочным обоснованием горизонтальных съемок являются теодолитные ходы разомкнутые или замкнутые.

Впрактике изысканий объектов строительства съемочное обоснование теодолитных съемок в виде разомкнутогоИтеодолитного хода применяют при изысканиях линейных сооружений (автомобильных дорог, оросительных систем и т.д.). Д

Съемочное обоснование в виде замкнутых теодолитных ходов

применяют при изысканиях сосредоточенных объектов, занимающих определенные территории (мостовыеАпереходы, аэродромы, транспортные развязки и т.д.).

Вгоризонтальных съемкахбв полевой период выполняют следующие основные виды ра от: рекогносцировку, прокладку теодолитного хода, съемкуихарактерных подробностей ситуации. Рекогносцировку подлежащего съемке участка проводят с целью установления границ съемкиС, определен я направления и положения теодолитных ходов и выбора способа съемки ситуации.

Прокладка теодолитного хода включает в себя закрепление линий, измерение углов и длин линий.

Съемку характерных подробностей ситуации осуществляют в зависимости от конкретных условий местности и используемых приборов одним из следующих способов: способом перпендикуляров, способом угловых засечек, линейных засечек, полярных координат, обхода и створов, способом обмера.

При съемке на местности определяют положение характерных точек ситуации (углов зданий, изгибов дороги). В последующем с помощью графических построений на бумаге получают изображение этих точек и зарисовывают ситуацию в условных знаках.

28

1. Способ перпендикуляров (или прямоугольных коорди-

нат).

В этом способе мерный прибор – стальную ленту или рулетку – укладывают в створ стороны теодолитного хода и из характерных точек ситуации опускают перпендикуляр на сторону хода.

По рулетке определяют расстояние от точки теодолитного хода до основания перпендикуляра (абсциссу х) и измеряют длину перпендикуляра (ординату у). При съемке кварталов в городах и поселках длина от 0,25 – 4 м при 1:500, а при использовании экера – до 20 м. На рис. 3.9 положение юго-западного угла здания характеризуется значениями х1 = 2,63 м и у1 = 2,15 м, а юго -восточного угла – значе-

ниями х2 = 13,63 м; у2 = 4,05 м.

ранее точки теодол итногобхода II и III, откладывают по полученному створу значения абсц сс х в масштабе съемки, строят с помощью треугольника перпендикуляры и откладывают в соответствующем масштабе значения ординат. Полученные точки соединяют и получают изображение на плане фасада здания.

Для повышения точности построения перпендикуляров на местности используют двухзеркальный экер.

2. Способ полярных координат.

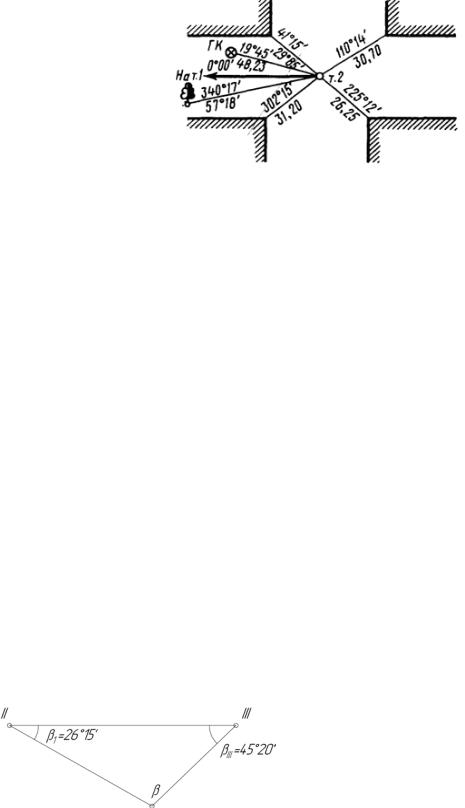

В этом способе за полярную ось принимают сторону теодолитного хода 2 – 1, а за полюс – точку 2 теодолитного хода. Положение снимаемой точки определяют полярным углом и полярным расстоянием. Положение колодца определяют полярным углом 19º45' и полярным расстоянием 48,23 м (рис. 3.10).
