Измерение горизонтальных углов способом приемов
Последовательность выполнения измерений (рис. 3.3): теодолит приводится в положение «круг лево». Закрепляется лимб горизонтального круга. Встав лицом к измеряемому углу и вращая теодолит по ходу часовой стрелки, выполняется наведение на левое направление (точку В). При этом наведение сначала выполняется грубо вручную, не глядя в окуляр зрительной трубы, используя визирное устройство, а затем, закрутив закрепительный винт алидады и зрительной трубы, выполняется точное наведение с помощью наводящих винтов и берется отсчет. Перед точным наведением необходимо до-
биться четкого изображения визирной цели с помощью кремальеры. |
||||
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|

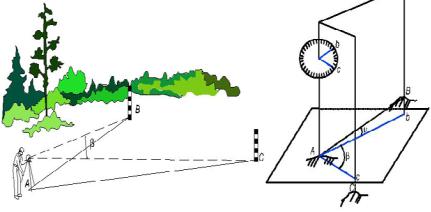

Рис. 3.3. хема измерения горизонтального угла |
||||
С |
|
|
|
|
Так как от качества фокусировки сетки нитей и визирной цели значительно зависит точность измерений, то необходимо сделать контроль. Для этого, глядя в окуляр на визирную цель, глаз слегка перемещается влево и вправо от центра окуляра. Если при этом сетка нитей не меняет своего положения по отношению к визирной цели, значит, фокусировка выполнена качественно. Если же сетка перемещается относительно визирной цели, то необходимо более тщательно выполнить фокусировку сетки нитей и визирной цели (рис. 3.4).
21
Рис. 3.4. Измерение горизонтальных углов:
а– ноль лимба находится вне измеряемого угла;
б– ноль лимба находится внутри измеряемого
угла
Взяв и записав отсчет по горизонтальномуИкругу на левое направление Вкл, открепляются закрепительные винты алидады и зрительной трубы. Вращая теодолит по ходу часовой стрелки, выполняют наведение на правую визирную цель (точка А), берут отсчет по горизонтальному кругу на правое направление Акл и делают запись в
журнале. Полуприем закончен. |
Д |
|
|
Второй полуприем выполняется, предварительно слегка сме- |
|
изводятся те же действ я, что и в первом полуприеме, но наведение выполняется сначала на правое направление, затем, вращая теодолит по ходу часовойСстрелки, – на левое.
стив наводящим винтом лимб на 1–2°. В положении «круг лево» про- |
|
|
А |
б |
|
и |
|
Горизонтальный угол вычисляется дважды − для первого полуприема βкл и для второго полуприема βкп:
βКЛ = ПКЛ − ЛКЛ ;
βКП = ПКП − ЛКП ,
где ПКЛ и ЛКЛ – отсчеты на правое направление (.) А и левое направление (.) В при «круге лево».
Запись отсчетов и вычисления ведутся в специальном журнале. Одна из возможных форм журнала показана в табл. 3.2. Разность между углами, полученными в полуприемах для теодолита 2Т30П, должна быть не более 45". За окончательное значение измеренного угла берется среднее значение из двух полуприемов.
22
|
Журнал измерения горизонтальных углов |
Таблица 3.2 |
|||||
|
|
||||||
|
|
|
|
|
|
|
|
|
Назв. или |
|
|
|
|
|
|
Назв. или |
номер |
КЛ |
Отсчеты по го- |
Измеренный |
Средний |
||
номер |
точки |
ризонтальному |
|||||
КП |
угол, ° ´ " |
угол, ° ´ " |
|||||
станции |
визирова- |
кругу, ° ´ " |
|||||
|
|
|
|||||
|
ния |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А |
1 |
КЛ |
18° 08´ |
(1) |
105°02´ (5) |
|
|
|
2 |
КЛ |
123°10´ |
(2) |
|
|
|
|
|
|
|
|
|
105°01´45"(7) |
|
А |
1 |
КП |
202°07´30" |
(3) |
105°01´30"(6) |
|
|
|
2 |
КП |
307°09´ |
(4) |
|
|
|
3.1.2. Камеральные работы
Камеральные работы при проложении теодолитного хода состо-
ят из проверки журналов по измерению углов и длин линий, состав- |
|
ления схемы планового обоснования и вычисленияИкоординат точек |
|
хода. |
б |
|
При проверке полевых журналовДповторно вычисляют средние |
значения углов и расстояний. Схему теодолитного хода составляют на |
|
плотной бумаге в произвольномАмасштабе. На схему |
выписывают |
измеренные углы дл ны л ний, а также координаты пунктов и ди- |
|
рекционные углы л н й, которые были использованы |
для привязки |
теодолитного ходаС. иВыч слен е координат точек съемочного обоснования ведется в специальной ведомости.
Порядок обработки ведомости вычисления координат описан в учебном пособии [19, с. 10 – 17].
3.2. Создание высотной съемочной сети
3.2.1.Полевые работы
Высотная съемочная сеть создается методом геометрического нивелирования, проложением ходов технической точности. Высоты точек, определенные техническим нивелированием, служат высотным обоснованием топографических съемок и инженерных работ. Ниве-
23
лирные ходы могут быть разомкнутые, между двумя твердыми реперами и замкнутые.
Геометрическое нивелирование позволяет определить превышение одной точки над другой с помощью горизонтального луча нивелира и отвесно установленных нивелирных реек.
Существует 2 способа геометрического нивелирования: нивелирование из середины и нивелирование вперед.
Нивелирование из середины. В точках А и В устанавливают от-
весно нивелирные рейки, а нивелир устанавливают между точками А и В на одинаковом расстоянии между ними, не обязательно в створе линии. После приведения нивелира в рабочее положение производят снятие отсчетов на заднюю (а) и переднюю (b) рейки. Отсчеты а и b по рейке берутся до мм (рис. 3.5).
|
|
Плечо З |
Плечо П |
|
|
|
|
b(П) |
В |
|
а(З) |
|
h |
|
|
|
|
|
|
А |
|
И |
||
|
Д |
|
||
|
|
|
|
|
|
Рис. 3.5. Нивелирование из середины |
|||
Расстояние до реек (плечиА) при техническом нивелировании до- |
||||
пускается до 150 м (неравенство плеч до 5 м). Превышение h вычис- |
||||
ляется по формуле |
|
б |
|
|
|
|
h = a − b = З − П . |
|
|
|
и |
|
|
|
Отметка передней точки вычисляется по формуле |
||||
С |
HВ = H А + h. |
|
||
|
|
|
||
Нивелирная рейка с сантиметровыми делениями (двухсторон- |
||||
няя). Если рейка двухсторонняя, берут отсчет по черной и красной |
||||
сторонам. |
|
|
|
|
Контроль по станции: |
|
|
||
ЗК − Зчер = пятка1;
Пк − Пч = пятка2;
/пятка 1 – пятка 2/ ≤ 5 мм.
24
Пятка – это начальный отсчет по красной стороне рейки.
Так как на каждой точке мы берем по два отсчета, то превышение считаем дважды:
h1 = Зч − Пч ; h2 = Зк − Пк ;
h = h1 + h2 .
2
Если рейки односторонние, то производят нивелирование дважды при разных высотах инструмента.
Нивелирование вперед. i – высота инструмента, измеряется стальной рулеткой или отсчитывается по нивелирной рейке от колышка до середины окуляра (рис. 3.6).
|
h = i − b. |
И |
|
|
|
|
|
|
Ось визирования |
||
|
|
Д |
|
|
А |
|
|
б |
|
|
|

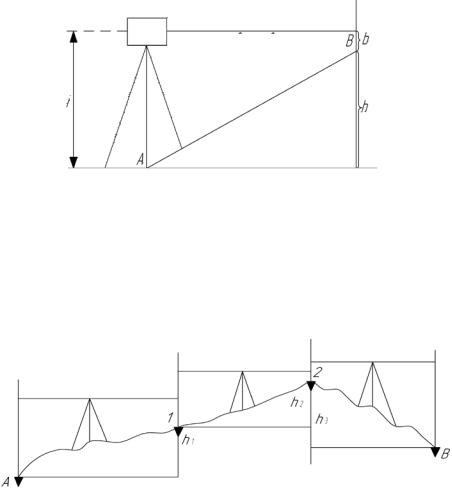

Р с. 3.6. Н велирование вперед |
|||
и |
|
|
|
Превышение может быть положительным или отрицательным. В |
|||
тех случаях, когдаСпревышения между точками, расположенными на значительном расстоянии, с одной постановки нивелира определить нельзя, выполняется последовательное нивелирование или сложное
(рис. 3.7).
Рис. 3.7. Последовательное нивелирование
