3.Измерения наружной освещенности следует проводить синхронно с измерениями ее внутри помещения. Измерения наружной освещенности также следует проводить при условии равнояркого небосвода, что характерно для условий сплошной облачности. Прямые солнечные лучи следует отсекать специальным затеняющим экраном.

4.Записать измерения в табл. 6.

5.Так как, наружная освещенность измерена не на открытом небосводе и половина наружной величины освещенности экранируется зданиями, то КЕО определяется по формуле

Нормируемое значение КЕО определяется по формуле:

где eH = 1,5 – значение КЕО по [6, табл. 2]; mN = m1 = 1 – коэффициент светового климата по [6, табл. 4].

6. Построить кривую освещенности.

Таблица 6

Результаты определения коэффициента естественной освещенности

Лабораторная работа № 7

ИЗУЧЕНИЕ ВОЗДУХОПРОНИЦАЕМОСТИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Цель работы: экспериментально определить коэффициент воздухопроницаемости и сопротивление воздухопроницанию исследуемых образцов строительных материалов. Сравнить полученные результаты с нормативными величинами.

Приборы и принадлежности

1.Обойма с исследуемым образцом.

2.Напорометр.

3.Газовый счетчик.

4.Пылесос.

5.Автотрансформатор.

6.Секундомер.

7.Соединительные трубки.

Описание экспериментальной установки

Схема экспериментальной установки представлена на рис. 10. Исследуемый образец строительного материала (минеральная ва-

та) помещен в стальную герметичную обойму, которая с помощью резиновых шлангов подключена к напорометру и газовому счетчику. Для создания разности давлений по обе стороны образца используется бытовой пылесос. Регулирование разности давлений осуществляется посредством автотрансформатора, изменяющего напряжение, подаваемого к пылесосу. Расход воздуха, фильтрующегося через исследуемый образец, фиксируется газовым счетчиком. Разность давлений измеряется напорометром.

Испытание заключается в измерении количества воздуха, проходящего через образец известной толщины и площади, за фиксированный промежуток времени при различных перепадах давлений.

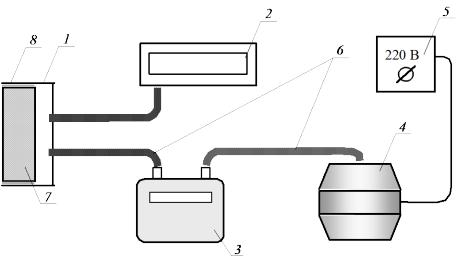

Рис. 9. Схема испытательной установки:

1 – обойма; 2 – напорометр; 3 – газовый счетчик; 4 – пылесос; 5 – лабораторный автотрансформатор; 6 – соединительные трубки; 7 – исследуемый образец; 8 – герметик

Порядок выполнения работы

1.Проверить правильность сборки всей установки согласно схемы (рис. 1).

2.Включить автотрансформатор в сеть ≈ 220 В и установить напряжение на автотрансформаторе ≈ 25 В.

3.Включить пылесос.

4.Через 1–2 минуты снять начальные показания газового счетчика и, одновременно, включить секундомер.

5.По истечении 5 минут выключить пылесос и снять показания газового счетчика.

6.Выключить автотрансформатор из сети.

7.Определить объемный расход воздуха Wо, м3/ч, через образец:

где n1, n2 – соответственно начальные и конечные показания счетчика газа;

8 . Определить весовой расход воздуха Wв кг/ч:

где ρ – плотность воздуха при атмосферном давлении и температуре условий эксперимента.

Плотность воздуха – ρ = 353,1 / (273 + t), кг/м3.

9. Определить коэффициент воздухопроницаемости i, кг/(м·ч·Па), исследуемого материала:

где δ – толщина исследуемого образца, м; F – площадь исследуемого образца, м2.

10. Определить сопротивление воздухопроницанию Rinf, Па·ч·м/кг, исследуемого образца:

inf i

11. Сравнить вычисленные значения сопротивления воздухопроницанию с нормативными значениями [2, табл. 17].

Таблица 7

Результаты испытаний образцов на воздухопроницаемость

Лабораторная работа № 8

ОПРЕДЕЛЕНИЕ ВОЗДУХОПРОНИЦАЕМОСТИ И ВОДОПРОНИЦАЕМОСТИ ОКОННОГО БЛОКА

Цель работы: экспериментально определить воздухо-, и водопроницаемость оконного блока.

Приборы и принадлежности

1.Испытательный стенд (дождевальная камера).

2.Секундомер.

3.Термометр.

Описание стенда

Стенд представляет собой герметичную камеру с проемом для установки испытываемого образца (оконного блока). Крепление оконного блока к стенду производится посредством струбцин через уплотнительные прокладки. В нижней части стенда установлен кран, для слива воды из камеры в период проведения испытаний на водопроницаемость. На задней стенке стенда установлен комплект оборудования, необходимый для проведения испытания:

–дождевальное оборудование, обеспечивающее подачу воды в размере (2 ± 0,5) л в минуту на 1 м2 поверхности стенда;

–отверстие по центру задней стенки d = 15 мм для подачи во з- духа в камеру;

–отверстие в нижней части стенда d = 10 мм для присоединения манометра.

Подача воды (при проведении испытаний на водопроницаемость)

производится от системы холодного водоснабжения через счетчик воды с пропускной способностью до 1,5 м3/ч. На подающих шлангах холодной воды установлены вентили.

Давление воздуха в камере создается центробежным вентилято-

ром через регулятор расхода воздуха и газовые счетчики с пределом измерения от 0 до 100 м3/ч. На подающих шлангах воздуха установлены воздушные запорные краны.

Схема стенда и используемая аппаратура представлены на рис. 10.
