Лабораторная работа № 3
ОЦЕНКА МАССОВОЙ ВЛАЖНОСТИ МАТЕРИАЛОВ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Цель работы: определить массовое отношение влаги в пробах ограждающей конструкции с оценкой его соответствия нормативным значениям.
Приборы и принадлежности
1.Алюминиевые или стеклянные бюксы.
2.Сушильный шкаф.
3.Электронные весы с точностью 0,001 г.
Методика оценки влажности проб
Отбор проб материалов, входящих в состав ограждающей конструкции, производится послойно. Исследуемый материал помещается в герметичные бюксы с последующей их маркировкой и упаковкой.
Оценка влажности материалов производится путём лабораторных испытаний отобранных проб и сравнения полученных значений массового отношения влаги в пробах (ω) с расчётными (ωр) и допустимыми (ωд) значениями, согласно [1; 2].
Лабораторные испытания заключаются во взвешивании бюкс с отобранными влажными пробами до и после просушивания их в сушильном шкафу до постоянной массы. Взвешивание производится на аналитических электронных весах с точностью до 0,001 г.
Порядок выполнения работы
1.Вычертить схему исследуемой конструкции с указанием мест отбора проб (пример – см. рис. 5).
2.Взвесить бюксы с влажными пробами. Значения массы записать в табл. 3.
3.Поместить бюксы с пробами в сушильный шкаф и высушить их до постоянной массы (сушка производится с открытыми крышками).
4.Взвесить бюксы с высушенными пробами.
5.Взвесить пустые бюксы.

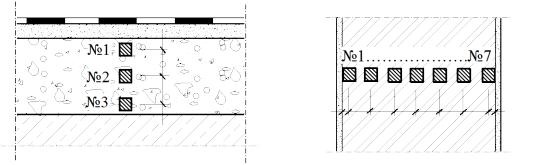

Рис. 4. Примеры схем расположения мест отбора проб
Таблица 3
Результаты лабораторных испытаний проб на содержание влаги
|
|
|
|
Масса |
Масса су- |
Массовое |
|
№ |
|
|
|
влаги в |
хой про- |
отноше- |
|
Мв, г |
Мс, г |
mб, г |
пробе |
бы |
ние влаги |
||
бюксы |
(ω= |
||||||
|
|
|
(mв=Мв– |
(mс=Мс– |
|||
|
|
|
|
mв/mс)· |
|||
|
|
|
|
Мс), г |
mб), г |
||
|
|
|
|
·100, % |
|||
|
|
|
|
|
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
… |
… |
… |
… |
… |
… |
… |
|
n |
|
|
|
|
|
|
|
|
|
|
|
Среднее значение ωф = |
|
||
6. Вычислить значения массового отношения влаги в каждой пробе ωф.
ωф = [(Мв – Мс) / (Мс – mб)] 100% , |
(7) |
где Мв – масса бюксы с влажной пробой, г; Мс – масса бюксы с высушенной пробой, г; mб – масса пустой бюксы, г.
7. Построить график распределения влаги в исследуемой конструкции.
8. Определить условия эксплуатации ограждающей конструкции («А» или «Б»), согласно [1], в зависимости от влажностного режима помещения [1, табл. 1], в котором используется исследуемый материал и зоны влажности района строительства [1, прил. В].
9. С учетом условий эксплуатации («А» или «Б»), по [2, табл. Д1], определить расчетное значение массового отношения влаги ωр.
Путем прибавления к расчетному значению массового отношения влаги предельно допустимого приращения Δωaν [1, табл. 12] вычислить допустимое значение массового отношения влаги ωд.
ωд = ωр + Δωaν. |
(8) |
10. Выполнить оценку соответствия влажности материалов ограждающей конструкции нормативным требованиям.
Лабораторная работа № 4
ОПРЕДЕЛЕНИЕ ВНУТРЕННИХ ПАРАМЕТРОВ МИКРОКЛИМАТА ПОМЕЩЕНИЯ
Цель работы: определить температуру и относительную влажность воздуха в помещении. Определить температуру «точки росы».
Приборы и принадлежности
1.Психрометр Ассмана МВ-4М.
2.Секундомер.
3.Рулетка.
Описание психрометра Ассмана
Аспирационный психрометр МВ-4М (психрометр Ассмана) состоит из двух ртутных термометров, резервуар одного из которых обернут тканью, смоченной дистиллированной водой (рис. 5). Психрометр оснащен механическим вентилятором, обеспечивающим обдув обоих термометров со скоростью около 2 м/с. Для исключения влияния на показания термометров лучистого тепла, а также для защиты от механических повреждений, резервуары термометров защищены специальными всасывающими трубками-оправами.
|
4 |
3 |
5 |
2 |
|
1 |
6 |
|
|
|
7 |

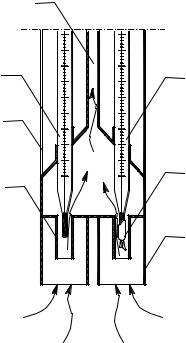

Рис. 5. Схема аспирационного психрометра Ассмана:
1 – всасывающие трубки; 2 – корпус;
3 – сухой термометр; 4 – воздухопроводная трубка; 5 – влажный термометр;
6 – увлажненная ткань; 7 – защита всасывающих трубок
Определение относительной влажности воздуха психрометром |
|||||
производится путем одновременного снятия показаний с сухого и ув- |
|||||
лажненного термометров с последующим определением влажности с |
|||||
помощью специальной таблицы. |
|
|
|
||
Порядок выполнения работы |
|
|
|
||
1. Вычертить схему помещения с указанием точек замера (рис. 6). |
|||||
|
Фрагмент плана |
|
|
|
|
|
|
А |
|
А – А |
|
|
|
|
|
|
|
1380 |
1380 |
1380 |
1380 |
|
|
|
|
Места замеров |
1000 |
200 |
1500 |
|
|
|
|||
|
|
А |
|
|
|

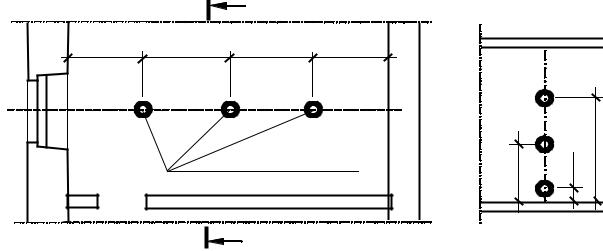

Рис. 6. Схема помещения с указанием точек замера |
|
|
|||
2. Набрать в пипетку воды (уровень воды доводят не ближе чем на 1 см от края трубки пипетки) и смочить «влажный» термометр психрометра.
3.Через 3–4 минуты после смачивания завести механизм вентилятора и через последующие 3–4 минуты произвести отсчеты по термометрам психрометра с точностью до 0,2 ºС.
4.Занести данные в табл. 4.
5.По разности значений сухого и влажного термометров и тем-
пературе сухого термометра определить относительную влажность
