воздуха φ в каждой точке замера. Таблица по определению φ представлена в прил. 5.

6. По прил. 6 определить температуру «точки росы» – τd, соответствующую средним значениям температуры и относительной влажности воздуха.

Таблица 4

Результаты определения температуры и относительной влажности воздуха помещения



Положение

Показания термомет-

Психро-







ров

метриче-

φ, %

τd, ºС

психрометра



поз.

tсух, ºС



tвл, ºС

ская разни-



h, м



ца, ºС



















1

0,2













1,0















1,5













2

0,2













1,0















1,5













3

0,2













1,0















1,5













Лабораторная работа № 5

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА НАПРАВЛЕННОГО ПРОПУСКАНИЯ СВЕТА СТЕКЛА И СТЕКЛОПАКЕТОВ

Цель работы: экспериментально определить коэффициент направленного пропускания света светопрозрачных образцов.

Приборы и принадлежности

1.Испытательный стенд.

2.Люксметр Ю-116.

Описание испытательного стенда

Испытательный стенд изготовлен в соответствии с [5] (метод А) и обеспечивает условия, необходимые для определения коэффициента направленного пропускания света:

световой пучок диаметром не более 80 % размеров датчика фотоприемника;

параллельность светового пучка (угол расходимости не более

1°);

угол между направлением светового пучка и поверхностью об-

разца – 90±5°;

создание внутреннего пространства, защищенного от попадания внешних световых воздействий;

возможность размещения на рабочем столе стекла и стеклопакетов различных размеров.

Схема испытательного стенда представлена на рис. 7.

Порядок выполнения работы

1.Проверить внешний вид образцов. Не допускается проведение испытаний для образцов, имеющих видимые дефекты (трещины, раковины, сколы и т.п.) и загрязнения.

2.Перед проведением испытаний очистить поверхность стекла от загрязнения.

3.Испытываемый образец горизонтально установить на рабочий стол стенда, располагая его в приемной камере под источником света.

4.Включить источник света.



А





А – А









1







1

3

7



3

8





6

7









Световой









пучек

2





4

5



4

5



А







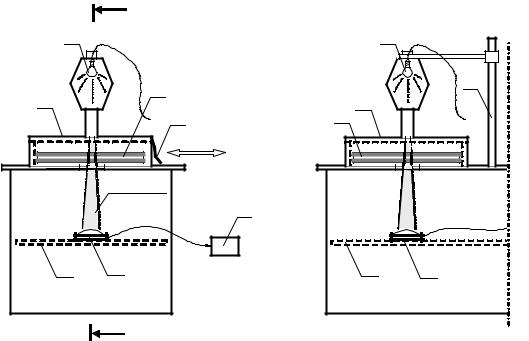

Рис. 7. Схема испытательного стенда:

1 – источник света (лампа накаливания мощностью 200 Вт); 2 – люксметр Ю-116; 3 – рабочий стол (светонепроницаемая коробка); 4 – полка для размещения датчика фотоприемника; 5 – фотоприемник; 6 – защитная шторка; 7 – исследуемый образец; 8 – кронштейн

5.Расположить светочувствительный датчик фотоприемника (датчик люксметра) на подставке, совмещая центр датчика с центром светового пучка. При этом размеры датчика должны быть больше светового пучка не менее чем на 20 %.

6.Закрыть шторку стенда и снять показания люксметра.

7.Извлечь образец из приемной камеры и, не изменяя положения датчика фотоприемника, повторно снять показания люксметра. Показания снимать по одной и той же шкале люксметра без изменения насадок датчика фотоприемника.

8.Провести измерения трижды с интервалом в 1–2 минуты. Результаты измерений для каждого образца записываются с табл. 5.

9.Определить коэффициент направленного пропускания света τ по формуле

τ =

Еτ

,

(9)





Ео



где Еτ – показания люксметра с исследуемым образцом, Лк; Ео – показания люксметра без образца, Лк.

Коэффициент направленного пропускания света испытанного образца принимается равным среднеарифметическому значению ре-

зультатов испытаний



τср = ∑ τi / 3,

(10)

где 3 – число испытаний.





Таблица 5

Результаты определения коэффициента направленного пропускания света



Показания





Среднеариф-





Коэффициент

метическое

Номер за-

люксметра с

Показания

значение ко-

исследуемым

люксметра без

направленного

эффициента

мера

образцом Еτ,

образца Ео, Лк

пропускания

направленного



Лк



света τ

пропускания















света τ

Замер № 1









Замер № 2









Замер № 3









Лабораторная работа № 6

ОПРЕДЕЛЕНИЕ ЕСТЕСТВЕННОЙ ОСВЕЩЕННОСТИ ПОМЕЩЕНИЯ

Цель работы: определить коэффициент естественной освещенности (КЕО) в точках характерных разрезов помещения, построить изолинии на плане помещения и дать оценку естественного освещения помещения путем сопоставления фактических значений КЕО с нормируемыми.

Приборы и принадлежности

1.Люксметр Ю-116.

2.Защитный экран для наружного фотоэлемента люксметра.

3.Рулетка.

Порядок выполнения работы

1. Вычертить схему помещения с указанием точек замера (рис. 8).

е, %

6















4

1000



700

700

700

700

1000

2

















0



1

2

3



4

5



800







Точки замеров







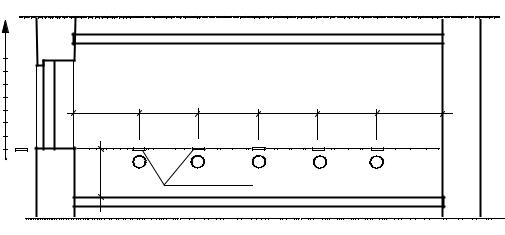

Рис. 8. Схема помещения с указанием точек замеров

2. КЕО определяется в 5-ти точках помещения на открытых горизонтальных площадках. Две крайние точки располагаются на расстоянии 1 м от вну тренней и наружной стены. В оставшемся между двумя крайними точками промежутке на равном расстоянии располагаются остальные точки.
