Материал: Здания, сооружения и их устойчивость при пожаре. учебно-методическое пособие. Грошев А.Д., Ситников И.В
График распределения поверхностной плотности теплового потока (ППТП) по поверхности образца, необходимый для определения значения критической поверхностной плотности теплового потока по [ CITATION ГОС3 \l 1049 ], представлен на рис. 3.1.

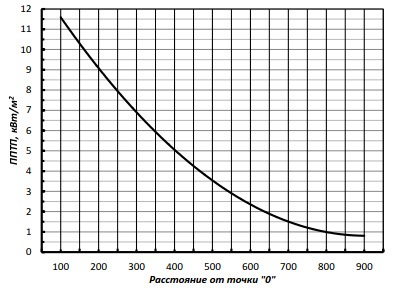

Рис. 3.1. График определения поверхностной плотности теплового потока
на продольной оси образца в установке по ГОСТ Р 51302-97 [ CITATION Зда8с \l 1049 \m Зда]
Для определении коэффициента дымообразования по формуле (28) [ CITATION ГОС4 \l 1049 ] следует принимать:
объём (вместимость) камеры измерения (V) установки – 0,512 м3;
длина пути луча света в задымленной среде – 0,8 м.
По результатам обработки данных необходимо сделать вывод об отнесении строительного материала к тем или иным группам в соответствии с требованиями [ CITATION Тех \l 1049 ].
Окончание табл. 3.5
№ варианта |
Вид материала, сфера применения |
Свойства пожарной опасности материала |
||||
Горючесть |
Воспламеняемость |
Распределение пламени |
Дымообразующая способность |
Токсичность ПГ |
||
15 |
Потолочные панели |
Г2 |
* |
- |
Д2 |
Т2 |
16 |
Потолочные панели |
Г1 |
* |
- |
Д3 |
Т2 |
17 |
Покрытие для пола |
- |
В2 |
* |
Д2 |
Т2 |
18 |
Покрытие для пола |
- |
В2 |
* |
Д3 |
Т3 |
19 |
Покрытие для пола |
- |
В2 |
* |
Д2 |
Т2 |
20 |
Покрытие для пола |
- |
В2 |
* |
Д3 |
Т2 |
21 |
Покрытие для пола |
- |
В1 |
* |
Д2 |
Т2 |
22 |
Покрытие для пола |
- |
В2 |
* |
Д1 |
Т2 |
23 |
Покрытие для пола |
- |
В1 |
* |
Д2 |
Т2 |
24 |
Покрытие для пола |
- |
В2 |
* |
Д2 |
Т1 |
25 |
Покрытие для пола |
- |
В2 |
РП1 |
* |
Т2 |
26 |
Покрытие для пола |
- |
В2 |
РП2 |
* |
Т3 |
27 |
Покрытие для пола |
Г1 |
В2 |
- |
* |
Т2 |
28 |
Покрытие для пола |
- |
В1 |
РП2 |
* |
Т1 |
29 |
Покрытие для пола |
- |
В3 |
РП2 |
* |
Т2 |
30 |
Панели для облицовки стен |
Г1 |
В2 |
РП1 |
* |
Т1 |
3.3. Определение класса функциональной пожарной опасности здания
Класс функциональной пожарной опасности здания определяется согласно ст. 32 [ CITATION Тех \l 1049 ] в зависимости от назначения здания, а также от возраста, физического состояния и количества людей, находящихся в здании, возможности пребывания их в состоянии сна [ CITATION Зда8с \l 1049 ]. Характеристики зданий, необходимые для определения класса их функциональной пожарной опасности (ФПО), приведены в табл. 3.6.
Таблица 3.6
Характеристики зданий для определения класса функциональной пожарной опасности
№ варианта |
Характеристика здания |
1,16 |
Административное здание промышленного предприятия |
2,17 |
Гостиница |
3,18 |
Деревообрабатывающий цех |
4,19 |
Лечебный корпус больницы |
5,20 |
Музей |
6,21 |
Общеобразовательная школа |
7,22 |
Офисный центр |
8,23 |
Поликлиника |
9,24 |
Проектный институт |
10,25 |
Склад |
11,26 |
Спальный корпус дома отдыха общего типа |
12,27 |
Торговый центр |
13,28 |
Учебный корпус техникума |
14,29 |
Учебный корпус университета |
15,30 |
Физкультурно-оздоровительный комплекс |
В выводе по данному разделу курсового проекта необходимо указать: условное обозначение класса функциональной пожарной опасности (например, Ф1.1, Ф4.3, и т. д.), полное название класса функциональной пожарной опасности согласно соответствующего пункта и подпункта ст. 32 [ CITATION Тех \l 1049 ], а также привести ссылку на нормативный правовой акт.
3.4. Определение допустимости применения декоративно-отделочных, облицовочных материалов и покрытий полов на путях эвакуации и в зальных помещениях
Применение декоративно-отделочных, облицовочных материалов и покрытий полов на путях эвакуации и в зальных помещениях нормируется в зависимости от класса пожарной опасности материала [ CITATION Зда8с \l 1049 \m Зда \m Рой].
Допустимые классы пожарной опасности указанных материалов на путях эвакуации зависят от класса функциональной пожарной опасности здания, этажности (высоты), вида пути эвакуации, а также назначения материала, и определяются согласно табл. 28 [ CITATION Тех \l 1049 ].
Допустимый класс пожарной опасности материалов для зальных помещений зависят от класса функциональной пожарной опасности здания, вместимости этих помещений, а также назначения материала, и определяются согласно табл. 3.7.
В выводе по данному разделу курсового проекта необходимо указать класс пожарной опасности строительного материала и привести ссылку на нормативный правовой акт.
Таблица 3.7
Данные для определения класса пожарной опасности строительных конструкций [ CITATION Зда8с \l 1049 \m Зда]
№ варианта |
Наименование конструкции |
Размер повреждения конструкции |
Наличие |
Характеристики пожарной опасности поврежденного материала |
|||
теплового эффекта |
горения |
Г |
В |
Д |
|||
1 |
Наружные стены с внешней стороны |
60 |
присутствует |
отсутствует |
Г2 |
В2 |
Д1 |
перегородки |
75 |
присутствует |
отсутствует |
Г2 |
В3 |
Д1 |
|
Марши и площадки лестниц |
0 |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
|
2 |
Наружные стены с внешней стороны |
40 |
присутствует |
отсутствует |
Г2 |
В2 |
Д2 |
перегородки |
60 |
присутствует |
отсутствует |
Г3 |
В2 |
Д2 |
|
Марши и площадки лестниц |
15 |
присутствует |
отсутствует |
Г1 |
В1 |
Д2 |
|
3 |
Наружные стены с внешней стороны |
60 |
присутствует |
отсутствует |
Г3 |
В2 |
Д2 |
перегородки |
40 |
присутствует |
отсутствует |
Г1 |
В1 |
Д2 |
|
Марши и площадки лестниц |
15 |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
|
4 |
Наружные стены с внешней стороны |
45 |
присутствует |
отсутствует |
Г1 |
В2 |
Д2 |
перегородки |
60 |
присутствует |
отсутствует |
Г3 |
В2 |
Д2 |
|
Марши и площадки лестниц |
0 |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
отсутствует |
|
