Материал: Здания, сооружения и их устойчивость при пожаре. учебно-методическое пособие. Грошев А.Д., Ситников И.В

, (3.32)

• на предел огнестойкости колонн влияет шаг сеток поперечного армирования, в связи с чем при шаге сеток 250 мм и менее необходимо принимать повышающий коэффициент по п. 2.22 [ CITATION Пос \l 1049 ];

• предел огнестойкости железобетонных балок (ригелей) зависит от их статической схемы работы. Предел огнестойкости статически неопределимых ригелей больше, чем предел огнестойкости статически определимых, если в местах действия отрицательных моментов имеется необходимая арматура. Увеличение предела огнестойкости зависит от соотношения площадей сечения арматуры над опорой и в пролете (согласно табл. 1 п. 2.21 [ CITATION Пос \l 1049 ]). При выполнении расчетов принять: статически неопределимые ригели (с жесткими узлами с колоннами) с соотношением площади арматуры над опорой к площади арматуры в пролете равным 0,25;

• при определении предела огнестойкости многопустотных плит перекрытий по потере теплоизолирующей способности необходимо оперировать не фактической толщиной плиты, а эффективной толщиной, определённой делением площади поперечного сечения плиты, за вычетом площадей пустот, на её ширину (п. 2.27 [ CITATION Пос \l 1049 ]):

, (3.33)

где – толщина плиты, мм; – ширина плиты, мм; – диаметр пустот, мм; – количество пустот, шт.

• для таких плит необходимо принимать понижающий коэффициент, указанный в п. 2.27 [ CITATION Пос \l 1049 ].

• предел огнестойкости ребристых железобетонных плит настила бесчердачного покрытия принимается: для чётных вариантов – RE 30; для нечётных вариантов – RE 15.

Фермы покрытия – стальные, покрытые огнезащитой краской. Характеристика элементов фермы, имеющих минимальную приведённую толщину металла, и толщина сухого слоя огнезащитного покрытия приведены в табл. 3.21. Предел огнестойкости фермы покрытия определяется по номограмме, представленной на рис.3.5, в зависимости от приведённой толщины металла и толщины огнезащитной краски.

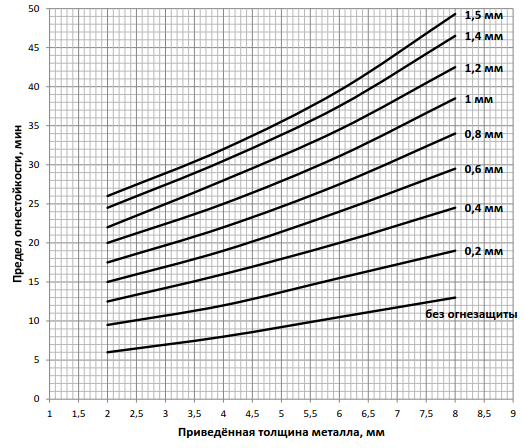

Рис. 3.5. Номограмма для определения предела огнестойкости стальных конструкций, покрытых огнезащитной краской «Эндотерм» для элементов

с приведенной толщиной металла от 2 до 8 мм [ CITATION Зда8с \l 1049 \m Зда]

Приведённая толщина металла (мм) определяется по формуле:

, (3.34)

где – площадь поперечного сечения, мм²; – обогреваемая часть периметра, мм.

3.6. Определение степени огнестойкости здания

В начале данного раздела необходимо используя схему разреза здания, рис. 3.6 и характеристику строительных конструкций дать описание:

• типа конструктивной системы здания;

• несущих строительных конструкций, образующих конструктивную систему здания.

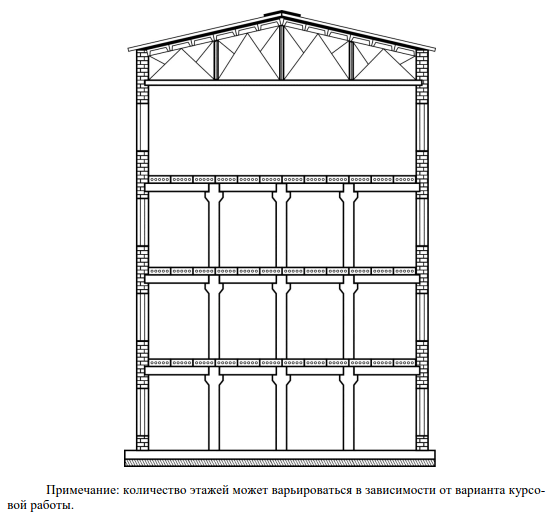

Рис. 3.6. Схема разреза здания [ CITATION Зда8с \l 1049 \m Зда]

Для определения степени огнестойкости здания данные о пределах огнестойкости строительных конструкций (определённые расчётным методом и с помощью пособия [ CITATION Пос \l 1049 ]) необходимо свести в табл. 3.22.

Таблица 3.22

Данные о пределе огнестойкости строительных конструкций

Колонка 3 таблицы заполняется на основании табл. 21 [ CITATION Тех \l 1049 ].

В колонке 4 таблицы указывается наиболее низкая степень огнестойкости здания из приведённых в колонке 3.

В выводе необходимо указать степень огнестойкости здания, а также строительную конструкцию (конструкции), предел огнестойкости которой (которых) явился определяющим.

3.7. Определение класса конструктивной пожарной опасности здания

Класс конструктивной пожарной опасности здания (С0, С1, С2, С3) определяется по табл. 22 [ CITATION Тех \l 1049 ] и зависит от классов пожарной опасности строительных конструкций здания (К0, К1, К2, К3):

• несущих стержневых элементов (колонн, ригелей, ферм);

• наружных стен с внешней стороны;

• стен;

• перегородок;

• перекрытий;

• бесчердачных покрытий;

• маршей и площадок лестниц в лестничных клетках.

Классы пожарной опасности строительных конструкций определяются по табл. 6 [ CITATION Тех \l 1049 ] в зависимости от характеристик их пожарной опасности.

Характеристики пожарной опасности несущих стержневых элементов, стен, перекрытий и бесчердачного покрытия приведены в табл. 3.23 и являются одинаковыми для всех вариантов.

Таблица 3.23

Характеристика пожарной опасности несущих стержневых элементов, стен, перекрытий и бесчердачного покрытия

Характеристики пожарной опасности наружных стен с внешней стороны, перегородок, маршей и площадок лестниц, необходимые для определения классов их пожарной опасности, выбираются из табл. 3.7 в зависимости от варианта.

Для определения класса конструктивной пожарной опасности здания необходимо данные о классах пожарной опасности всех конструкций свести в табл. 3.24.

Таблица 3.24

Данные о классах пожарной опасности всех конструкций

Колонка 3 таблицы заполняется на основании табл. 22 [ CITATION Тех \l 1049 ].

В колонке 4 таблицы необходимо указать наиболее низкий класс конструктивной пожарной опасности здания из приведённых в колонке 3.

В выводе необходимо указать класс конструктивной пожарной опасности здания, а также строительную конструкцию (конструкции), класс пожарной опасности которой (которых) явился определяющим.

3.8. Рекомендации по оформлению графической части

Графическая часть должна быть представлена чертежами следующих строительных конструкций:

• железобетонной плиты перекрытия;

• железобетонной колонны.

Для каждой конструкции выполняется отдельный чертёж по схемам, приведённым на рис. 3.7, 3.8. На чертежах необходимо показать:

• вид сбоку, сверху, продольный и поперечный разрезы строительной конструкции с обозначением всех геометрических размеров (размеры сечений, конструктивная длина и др.);

• схему армирования конструкции с указанием расположения арматурных элементов в конструкции и толщины защитного слоя;

• таблицу с указанием характеристик конструкции, табл. 3.25, 3.26.

Таблица 3.25

Характеристика железобетонной многопустотной плиты перекрытия

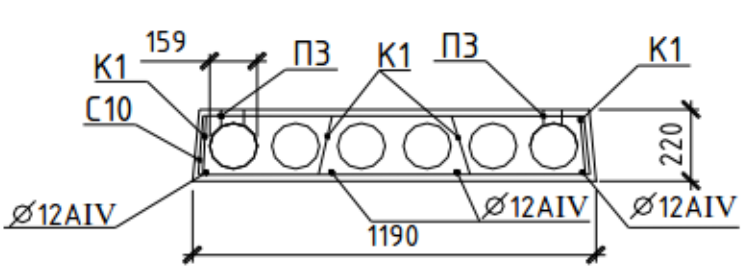

а) поперечный разрез

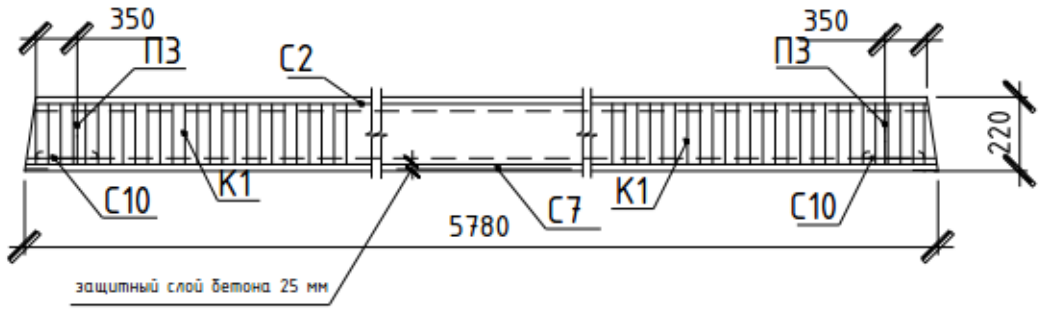

б) продольный разрез

Рис. 3.7. Железобетонная плита перекрытия [ CITATION Зда8с \l 1049 \m Зда]

Таблица 3.26

Характеристика железобетонной колонны

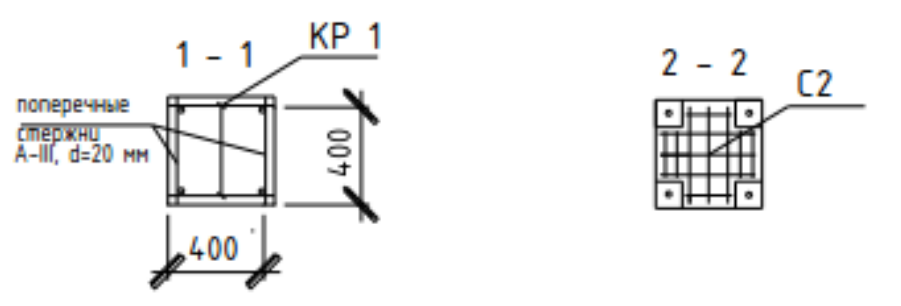

а) поперечный разрез

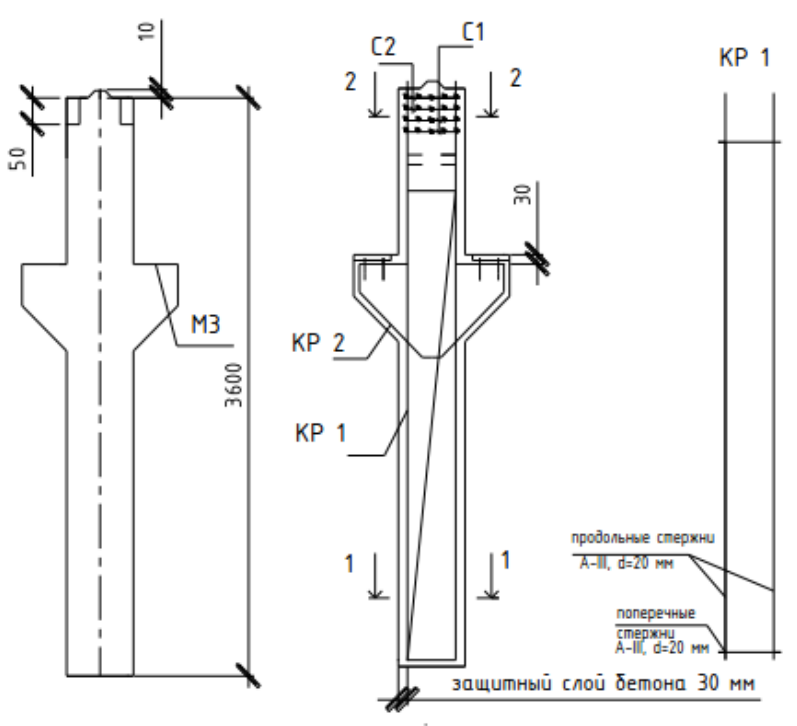

б) продольный разрез

Рис. 3.8. Железобетонная колонна [ CITATION Зда8с \l 1049 \m Зда]

Оформление чертежа должно соответствовать требованиям СПДС и ЕСКД. Чертежи должны иметь рамку и основную надпись (прил. 2).

Типы и размеры строительных конструкций для выполнения графической части работы выбираются согласно исходным данным варианта задания.

Заключение

Выполнение курсового проекта по дисциплине «Здания, сооружения и их устойчивость при пожаре» в соответствии с учебно-методическим пособием позволяет овладеть знаниями основ поведения строительных материалов, конструкций, здания и сооружения при пожаре, принципов обеспечения требуемых пределов огнестойкости и предельно допустимой пожарной опасности.

Учебно-методическое пособие способствует изучению стандартных методов экспериментальной оценки параметров, характеризующих пожарную опасность строительных конструкций и материалов, расчетной оценки пределов огнестойкости строительных конструкций; факторов, определяющих поведение строительных конструкций и материалов при пожаре.

В результате выполнения курсового проекта студенты научатся анализировать и оценивать соответствие строительных конструкций и материалов требованиям Федерального Закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности» и сводов правил; разрабатывать рекомендации и технические решения по снижению пожарной опасности строительных конструкций и материалов, методам повышения пределов огнестойкости строительных конструкций до требуемых показателей.
