Материал: записка

3.2. Оценка возможности использования снятого плодородного слоя почвы для рекультивации откосов насыпи

После завершения строительных работ откосы земляного полотна засыпаются плодородным слоем почвы толщиной 20-30см и засеиваются травой, при этом используется почва.снятая перед началом строительства и хранящаяся в отвалах.

Если объема снятой плодородной почвы недостаточно. Можно перемешать землю с торфом в соотношении 50х50 (количество торфа не должно превышать количество используемого грунта).

При необходимости добавления торфа следует в курсовом проекте определить потребное количество торфа.

Потребный объем почвы для рекультивации откосов определяется по формуле:

-толщина слоя засыпки.принимается в диапазоне 0.20-0.30 м;

-площадь откосов насыпей в пределах всей лини.м2

Площадь откосов насыпей определяется как сумма площадей откосов по каждому из элементов насыпи продольного профиля. Полученную площадь откосов следует удвоить, поскольку откосов два.

средняя ширина откоса земляного полотна элемента продольного профиля, м:

длина элемента продольного профиля, м.

площадь откоса элемента продольного профиля, м2

Расчет средней ширины откоса земляного полотна м, ведется по величине средней рабочей отметки с учетом крутизны откоса.

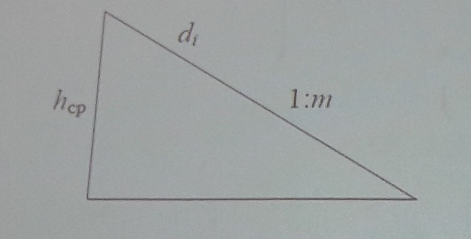

Рис.Схема для расчета средней ширины откоса земляного полотна на элементе продольного профиля.

При выполнении курсового проекта, принимается, что все поперечные профили насыпи являются типовыми.

Длина элемента продольного профиля м, определяется по продольному профилю.

Решение

В проекте строительства новой железнодорожной линии приняты типовые поперечные профили земляного полотна. Для насыпей высотой до 6 м откосы земляного полотна имеют одинаковую крутизну. 1:1,5

Для насыпей более 6м крутизна откоса меняется по высоте.

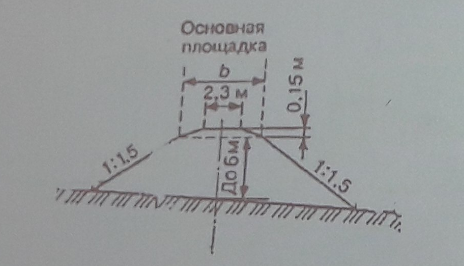

Рис.Поперечный профиль насыпи высотой до 6 м

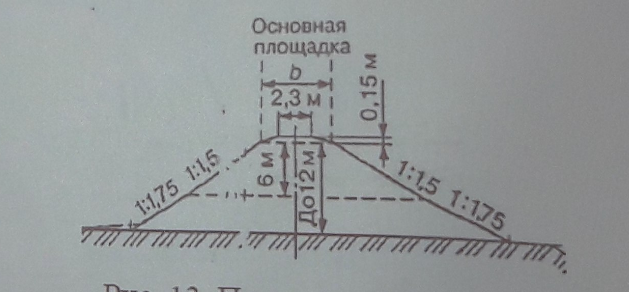

Рис.Поперечный профиль насыпей высотой от 6 до 12м

В пределах размещения начальной станции укрепление откосов насыпей не требуется, в связи с чем. Расчет площадей откосов ведется начиная с ПК10

Таблица 9

Определение площади откосов насыпей

Общая площадь объемов насыпей S=45022,5*2=90045 .

Потребный объем почвы для рекультивации откосов:

36018.

Перед началом работ был снят слой грунта в объеме 61280. Для рекультивации откосов требуется 36018.имеющегося грунта достаточно для рекультивации откосов, остаток грутна в объеме. 61280-36018=25262 .

Может быть использован для рекультивации других земель.

Потребности в торфе нет!

3.3. Расчет платы за размещение лишнего грунта на полигоне.

При производстве строительных работ особенно работ по реконструкции или капитальному ремонту участков железнодорожных линий, связанных с подрезками земляного полотна или снятием загрязненного балласта образуются излишки грунта.

Степень загрязненности снимаемого грунта определяется по результатам анализа его проб. Расчет класса опасности отхода производится по величине концентрации различных опасных загрязняющих веществ в пробе грунта.

Показатель степени опасности компонента опасного отхода определяется по формуле/

-концентрация i-го компонента в отходе мг/кг определяется по результатам лабораторных испытаний пробы грунта.

-коэффициент степени опасности i-го компонента опасного отхода мг/кг

Значение коэффициента степени опасности для различных компонентов загрязнения отхода приведены в табл.

Критерием отнесения отхода к определенному классу опасности является К-значение суммарной величины, показателей степени опасности компонентов .

Класс опасности отхода определяется в зависимости от значения величины К.

Расчет плиты за размещение отходов выполняется в соответствии с Постановлением Правительства РФ от 13 сентября 2016 г. № 913 «О ставках платы за негативное воздействие на окружающую среду и дополнительных коэффициентах».

Величина платежа за размещение опасных отходов соответствующего класса на специализированных перегонах определяется по формуле:

М-количество образующихся отходов.

В курсовом проекте загрязненный грунт образуется при производстве работ по переустройству существующей станции в связи с устройством примыкания проектируемого пути.

Объем загрязненного грунта и балласта, подлежащих утилизации задается в исходных данных.

Решение

В процессе производства работ по переустройству существующей станции, в связи с устройством примыкания проектируемого пути образуются излишки грунта в объеме 400

Удельный вес загрязняемого грунта составляет Ƴ=2 т/

Результат анализа проб снимаемого загрязненного грунта показали в нем наличие загрязняющих веществ Наименование и концентрация приведены в таблице.

Показатели степени опасности i-го компонента опасного отхода приведены в таблице.

Таблица 10

Расчет показателей степени опасности.

Снимаемый грунт относится к III классу опасности.

Количество образующихся отходов:

М=400*2=800 т

П_отх=С*М=1327*800=1061,6 тыс. руб.

Таким образом стоимость на специальном полигоне опасных отходов, образующихся в процессе производства работ по реконструкции участка существующей трассы железной дороги, составляет 1061,6 тыс.руб.
