Измерение состава и свойств веществ Измерение влажности

Сорбционный метод измерения влажности воздуха и газов:

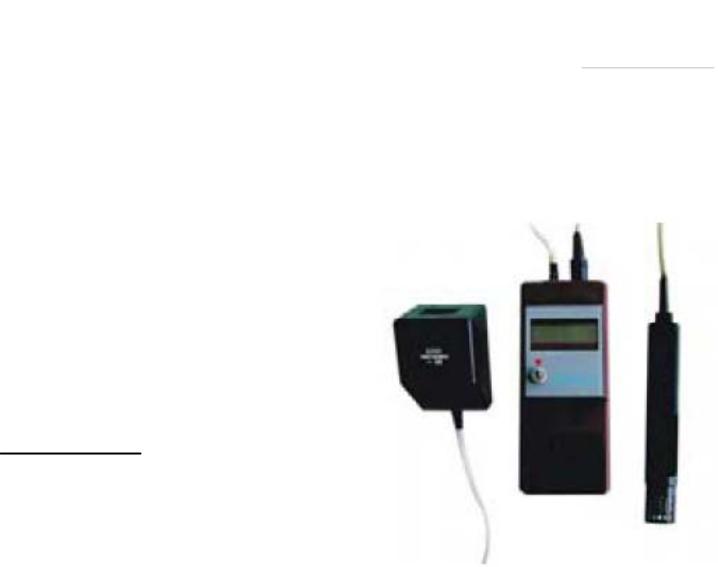

Кулонометрический гигрометр

Конструкция

Во внутреннем канале корпуса располагаются 2 электрода в виде несоприкасающихся спиралей, пространство между которыми заполнено частично гидротированным пентаоксидом фосфора.

Влага газа, соприкасаясь с гигроскопическим веществом, образует

раствор фосфорной кислоты с большой удельной проводимостью.

Электроды подключены к источнику постоянного напряжения, что вызывает электролиз влаги. Количество поглощенной и выделяемой влаги при постоянном расходе газа одинаково и определяется влажностью газа.

Измерение состава и свойств веществ Измерение влажности

Сорбционный метод измерения влажности воздуха и газов:

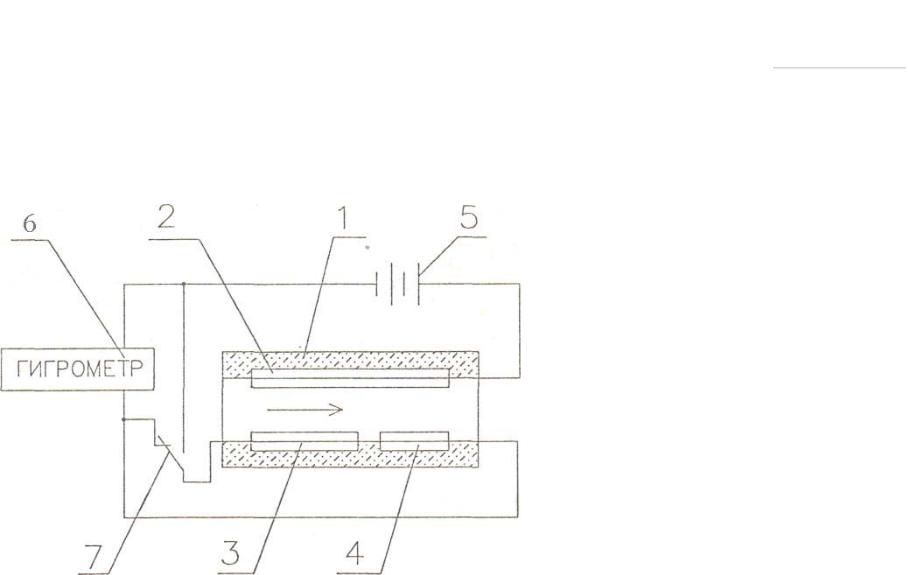

Кулонометрический гигрометр Принципиальная схема гигрометра Байкал-5Ц

1 - корпус;

2- электрод родиевый общий; 3 - электрод родиевый

рабочей части чувствительного элемента; 4- электрод родиевый контрольной части чувствительного элемента; 5 - источник питания; 6 - гигрометр; 7 - кнопка "КОНТРОЛЬ"

Измерение состава и свойств веществ Измерение влажности

Сорбционный метод измерения влажности воздуха и газов:

Кулонометрический гигрометр

зависимость тока электролиза от влажности газа

I 10 3 c Q n F M 1

где

I , А - сила тока,

с , кг/м3 - концентрация влаги, Q, м3/с - расход газа,

n - число электронов, необходимое для электролиза одной молекулы воды,

F - число Фарадея,

М - молярная масса воды.

Измерение состава и свойств веществ Измерение влажности

Сорбционный метод измерения влажности воздуха и газов:

Кулонометрический гигрометр

Достоинства:

•независимость от напряжения питания и состава газа

•не зависят от загрязненности газа

•нет необходимости градуировки на эталонных смесях

Недостатки

•необходимо исключать пары и газы, имеющие щелочную реакцию (аммиак), которые повреждают ЧЭ

•значительное влияние паров спиртов, гидролизующихся на пентаоксиде фосфора с образованием воды

Измерение состава и свойств веществ Измерение влажности

Сорбционный метод измерения влажности воздуха и газов:

Пьезосорбционный гигрометр (сорбционно частотный)

используется зависимость частоты собственных колебаний кварцевого резонатора от массы влаги, поглощенной сорбентом, нанесенным на поверхность кварцевой пластины.

f m f 2

N S

ρ и S – плотность и площадь пластины кварца N – частотный коэффициент
