Материал: все лекции

Измерение состава и свойств веществ Измерение влажности

Метод точки росы измерения влажности воздуха и газов:

Суть метода:

определяют температуру при

которой газ становится

насыщенным находящейся в нем влагой, что определяется по

началу конденсации водяного пара на зеркальной поверхности, температура

которой может устанавливаться

любой в интервале рабочих

температур влагометра.

Измерение состава и свойств веществ Измерение влажности

Метод точки росы измерения влажности воздуха и газов:

Измерение состава и свойств веществ Измерение влажности

Метод точки росы измерения влажности воздуха и газов:

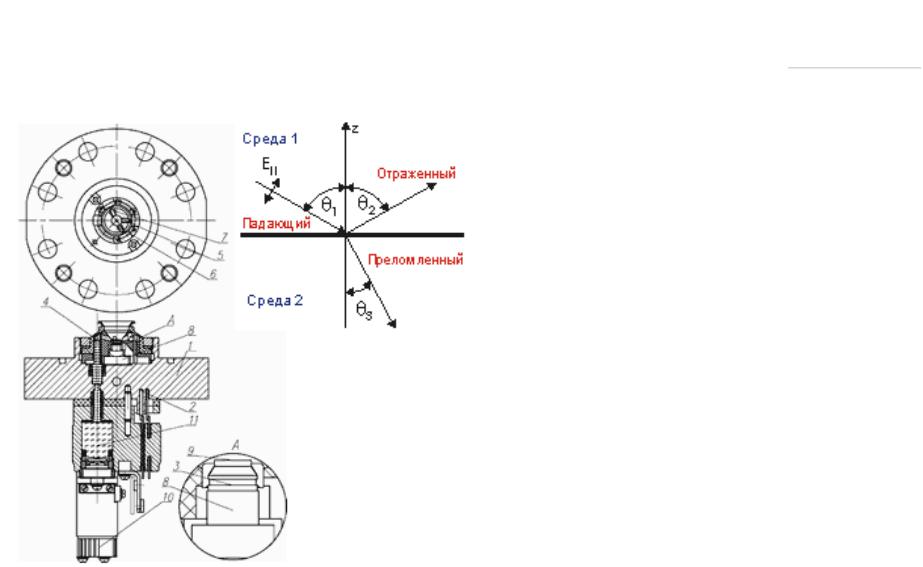

ЭффектБрюстера

Припаденииполяризованного света (источником служет лазерныйсветодиод10) на плоскую поверхность 9 под определенным углом («углом Брюстера»), на границе раздела сред«газ— кремниевая пластина» весьсветстановится преломленным ипоглощается пластинойаморфного кремния.

При изменении свойств границы раздела сред (при появлении новой границы раздела: «газ — пленка конденсата») часть света отражается. Изменения интенсивности отраженного луча фиксируется фотоприемником 5, сигнал которого является основным интерференционным каналом.

Измерение состава и свойств веществ Измерение влажности

Метод точки росы измерения влажности воздуха и газов:

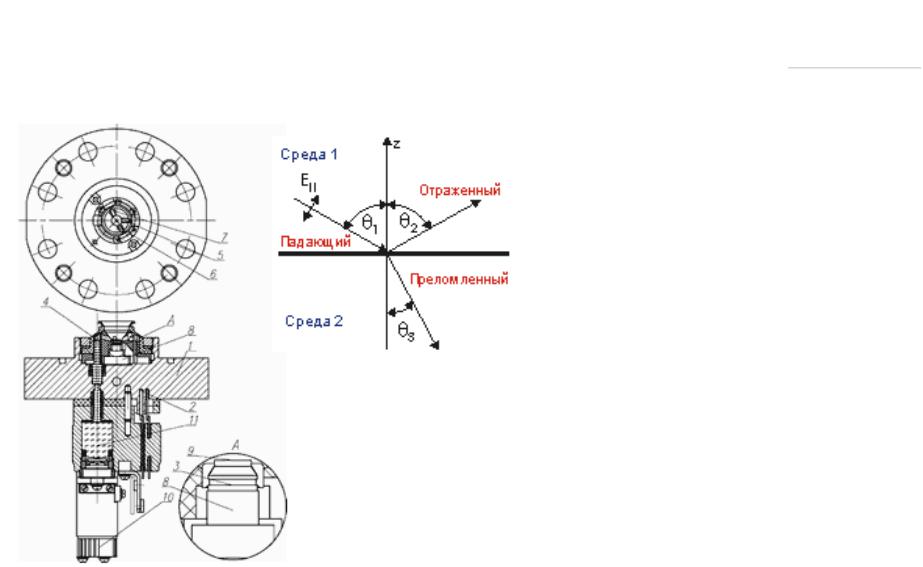

Зеркало9 охлаждаетсятрехкаскадной термоэлектроннойбатареей8.

Отраженный отзеркала свет регистрируетсяпо трем каналам: основному6, работающемупо отражению света идвум дополнительным 5 и 7, работающим по рассеянию света.

По различнойреакциикаждого информационного канала на образование на зеркале приего охлажденииконденсата, происходит дифференцирование компонентного состава конденсата (вода, лед, гидраты, углеводороды идр.)

Измерение состава и свойств веществ Измерение влажности

Метод точки росы измерения влажности воздуха и газов:

Преимущества метода

–высокая точность

–возможность проведения измерений при t>0 оС и t<0 оС

–возможность проведения измерений при любых давлениях газа

Недостатки метода

–сложность фиксации момента выпадения росы

–зависимость показаний от состояния поверхности зеркала

–значительные отличия температуры точки росы для агрессивных газов

–коррозия поверхности при работе с агрессивными газами
