Учет тепловой энергии Теплосчетчики
Состав теплосчетчиков:
–тепловычислитель
•сложное микропроцессорное устройство с возможностью
расчета средних параметров,
архивирования данных, их
передачи в диспетчерские пункты и вывода на печать

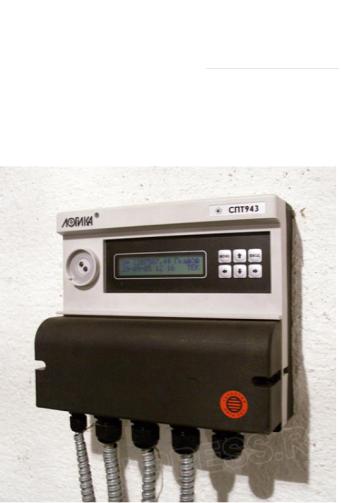

тепловычислитель Логика («Теплоэнергомонтаж»)
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
431
–датчики расхода (по типу расходомера классифицируются
типы теплосчетчиков)
•тахометрические
•электромагнитные
•ультразвуковые
•вихревые

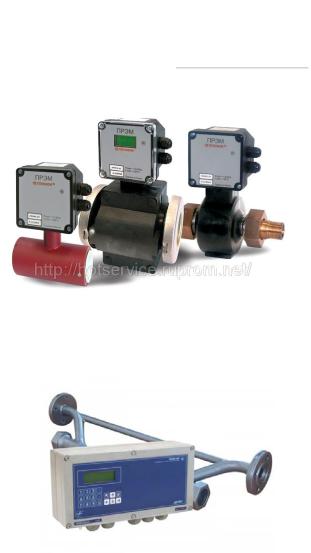

электромагнитные расходомеры ПРЭМ
(«Теплоком»)
ультразвуковой расходомер Взлет с тепловычислителем («Взлет»)
432
–датчики температуры (термопреобразователи)
•комплекты платиновых
термопреобразователей с
согласованными
характеристиками
комплект парных платиновых преобразователей КТПР
433
Пары термопреобразователей подбираются таким образом, чтобы погрешности градуировочных характеристик были однонаправлены.
В этом случае при вычислении разности температур погрешность будет минимальна
направленность погрешности определяется знаком
=±(0,5+0,003|t|)
В общем случае для каждого датчика справедливо:
t1=t1и ± 1 t2=t2и ± 2
Если знак «+» для обоих датчиков
t1=t1и + 1 t2=t2и + 2
Тогда разность температур будет вычислена с погрешностью:
t1-t2=t1и-t2и + ( 1- 2)
434
–преобразователи давления
•используются компактные преобразователи с выходным
сигналом 4 -20 мА
•во многих случаях это
дополнительная опция
Преобразователь давления MBS 3000 (Danfoss)
Преобразователь давления Метран 55 (Метран)
435
