Учет тепловой энергии Теплосчетчики

Состав узлов учета:

«Узел учета тепловой энергии оборудуется

средствами измерения (теплосчетчиками,

водосчетчиками, тепловычислителями), зарегистрированными в Госреестре СИ РФ и имеющими сертификат Главгосэнергонадзора РФ».

Учет тепловой энергии Теплосчетчики

Состав узлов учета:

Из этого следует, что узел учета может быть оборудован как теплосчетчиком, в состав которого входят тепловычислитель, преобразователи расхода и температуры, так и отдельно как тепловычислитель и преобразователи расхода и температуры, не зарегистрированные в составе теплосчетчика.

Однако Главгосэнергонадзор уточнил, что «непосредственно на узле учета потребителя не допускается комплектовать теплосчетчик из приборов: тепловычислителя, преобразователя расхода и температуры, которые независимо друг от друга зарегистрированы в Государственном реестре СИ и не объединены при регистрации как теплосчетчик общей технической документацией».

Учет тепловой энергии Теплосчетчики

Величины обязательно определяемые на каждом тепловом узле:

o время работы приборов узла учета; o отпущенная тепловая энергия;

oмасса (или объем) теплоносителя, отпущенного и полученного источником теплоты соответственно по подающему и обратному трубопроводам;

o масса (или объем) теплоносителя, расходуемого на подпитку системы теплоснабжения; o тепловая энергия, отпущенная за каждый час;

oмасса (объем) теплоносителя, отпущенного источником теплоты по подающему трубопроводу и полученного по обратному трубопроводу за каждый час;

o масса (объем) теплоносителя, расходуемого на подпитку систем теплоснабжения за каждый час;

oсреднечасовые и среднесуточные значения температур теплоносителя в подающем, обратном и трубопроводе холодной воды, используемой для подпитки;

oсреднечасовые значения давлений теплоносителя в подающем, обратном и трубопроводе холодной воды, используемой для подпитки.

Среднечасовые и среднесуточные значения параметров теплоносителя определяются на основании показаний приборов, регистрирующих параметры теплоносителя.

Учет тепловой энергии Теплосчетчики

Состав теплосчетчиков:

–тепловычислитель

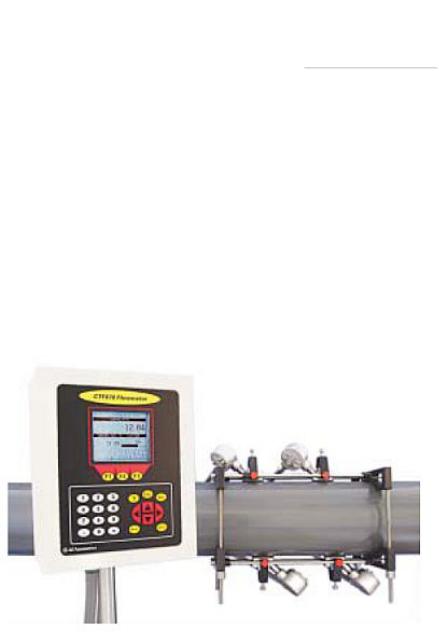

–датчики расхода

–датчики температуры

–преобразователи давления
