Методы и средства измерений расхода Расходомеры переменного перепада давления

Принцип работы

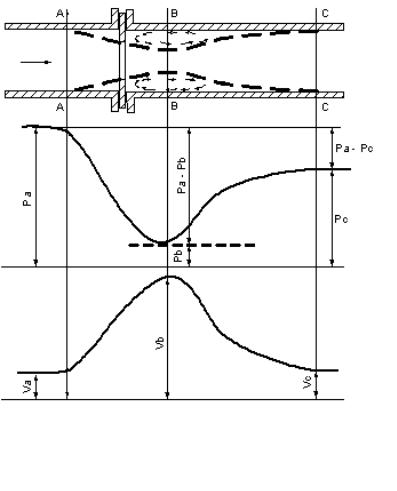

Движение потока несжимаемой жидкости через СУ на примере диафрагмы:

Сечение В-В: место наибольшего сжатия струи, где скорость потока достигает максимального значения Vb.

Это сечение расположено после диафрагмы на расстоянии, зависящем от отношения d/D и примерно равным 0,5, где D-диаметр трубы.

Возрастание средней скорости от Va до Vb , а следовательно, и соответствующей кинетической энергии происходит за счет уменьшения начального давления pa до давления Pb.

Методы и средства измерений расхода Расходомеры переменного перепада давления

Принцип работы

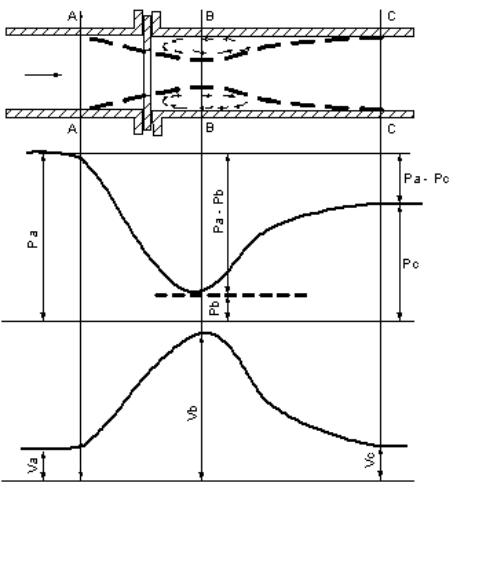

Движение потока несжимаемой жидкости через СУ на примере диафрагмы:

Сечение С-С: сечение, в котором струя, расширяясь после сечения В-В вновь достигает стенок трубы. При этом скорость потока будет уменьшаться, а давление возрастать.

Методы и средства измерений расхода Расходомеры переменного перепада давления

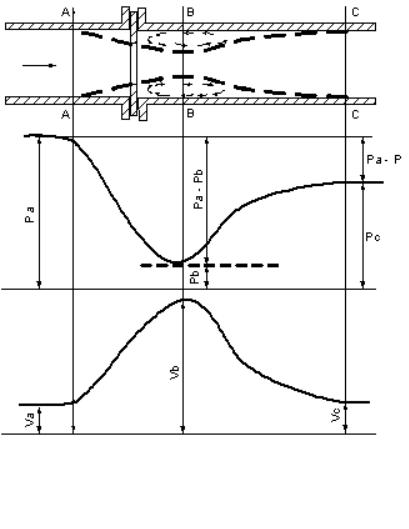

Потери давления в СУ

Если измеряемое вещество жидкость, плотность которой практически не зависит от давления, то в сечении С-С скорость Vc станет равной начальной скорости Va, но давление Рc будет меньше начального Рa вследствие потери энергии при прохождении жидкости через сужающее устройство.

Методы и средства измерений расхода Расходомеры переменного перепада давления

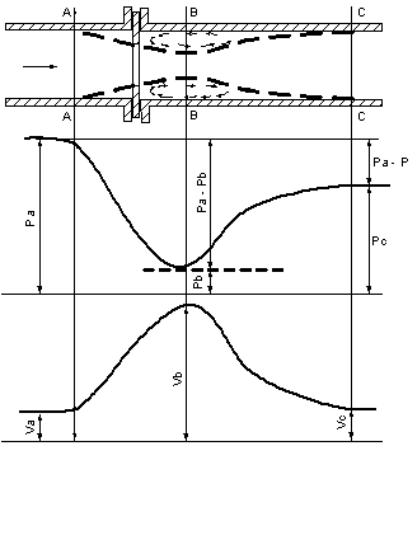

Потери давления в СУ

Основная часть этой потери давления происходит в мертвых зонах за диафрагмой.

Струя текущая с большой скоростью, увлекает с собой прилегающие частицы из этих зон и создает некоторое падение давления в них, что вызывает частичное движение жидкости вдоль стенок от сечения С-С к сечению В-В.

В результате в мертвых зонах возникает сильное вихреобразование и происходит потеря потенциальной энергии.

Методы и средства измерений расхода Расходомеры переменного перепада давления

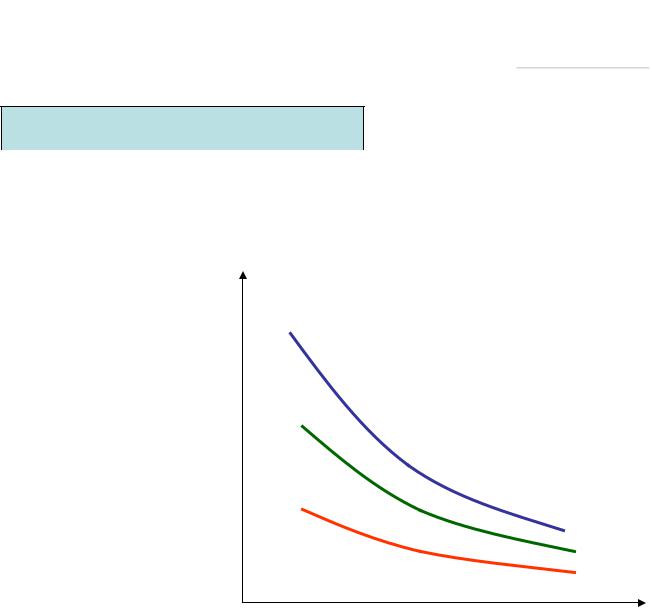

Потери давления в СУ

типы сужающих устройств
