Методы и средства измерений расхода Расходомеры переменного перепада давления

Типы сужающих устройств:

•стандартные – СУ, рассчитанные, изготовленные и установленные в соответствии с ГОСТ 8.569.1-97; их

градуировочная характеристика определяется расчетным путем без индивидуальной градуировки

•специальные – стандартные диафрагмы для

трубопроводов с диаметром менее 50 мм

•нестандартные – не относящиеся к первым двум

группам; требуют индивидуальной градуировки

Методы и средства измерений расхода Расходомеры переменного перепада давления

Дифманометры:

применяются для измерения перепада

давления на СУ и являются промежуточными преобразователями

для расходомеров переменного

перепада давлений.

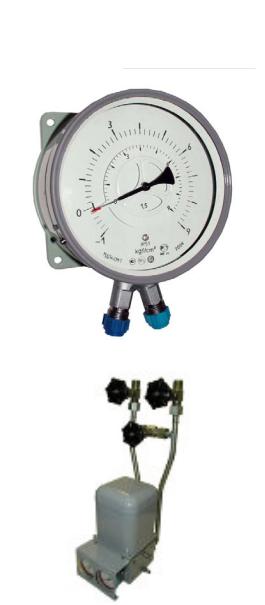

Дифманометры:

•с показывающей шкалой в единицах расхода

•с промежуточным преобразователем

для передачи результатов измерений

на щит оператора (например,

мембранные дифманометры ДМ).

Методы и средства измерений расхода Расходомеры переменного перепада давления

Преимущества:

•градуировочная характеристика определяется расчетным путем – не требуется «проливания»

•простота конструкции

Методы и средства измерений расхода Расходомеры переменного перепада давления

Недостатки:

•квадратичная зависимость между расходом и перепадом

давления

•узкий динамический диапазон (не более трех)

•наличие протяженных импульсных линий и

необходимость их периодической продувки

•необходимы значительные длины линейных участков

•для трубопроводов диаметром менее 50 мм требуется

индивидуальная градуировка

•необратимые потери давления – энергоемкость метода

(худшее СУ – диафрагма, лучшее – труба Вентури)

•зависимость показаний расходомеров от эпюры скоростей потока

Методы и средства измерений расхода Расходомеры переменного перепада давления

Принцип работы

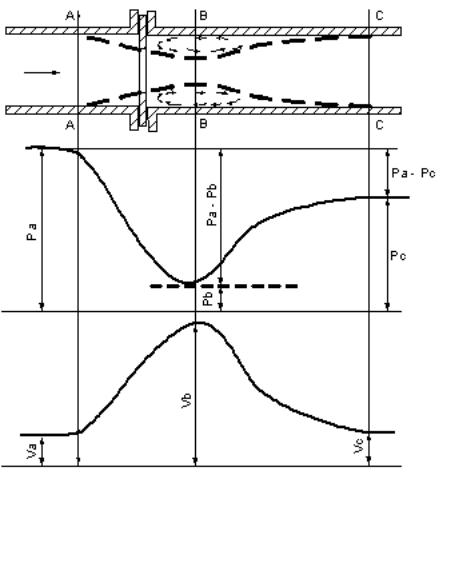

Движение потока несжимаемой жидкости через СУ на примере диафрагмы:

Сечение А-А: начинается сужение струи и, следовательно, постепенное возрастание средней скорости Va потока.
