Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

Недостатки:

•нестабильная чувствительность

•малый ресурс чувствительного элемента

Измерение состава и свойств веществ Тепловые газоанализаторы

Магнитные газоанализаторы

Принцип действия

Концентрация компонента бинарной газовой смеси

определяется по изменению его свойств под действием

внешнего магнитного поля.

Парамагнитные газы – втягиваются в магнитное поле

Диамагнитные газы – выталкиваются из магнитного

поля

Измерение состава и свойств веществ Тепловые газоанализаторы

Магнитные газоанализаторы

Принцип действия

Из всех газов только кислород обладает выраженными магнитными свойствами, в частности способностью намагничиваться.

При нагревании кислорода эта способность существенно уменьшается!

Измерение состава и свойств веществ Тепловые газоанализаторы

Магнитные газоанализаторы

Конструкция

Полюсные наконечники создают неоднородное магнитное поле

Платиновая проволока, нагреваемая током, помещается в точку максимального значения магнитного поля – середина наконечников

Молекулы кислорода движутся к середине наконечников под действием поля

Терморезистор нагревает молекулы кислорода, и они теряют магнитные свойства

Холодные молекулы вытесняют нагретые, и создается магнитная конвекция

Терморезистор охлаждается, его сопротивление падает

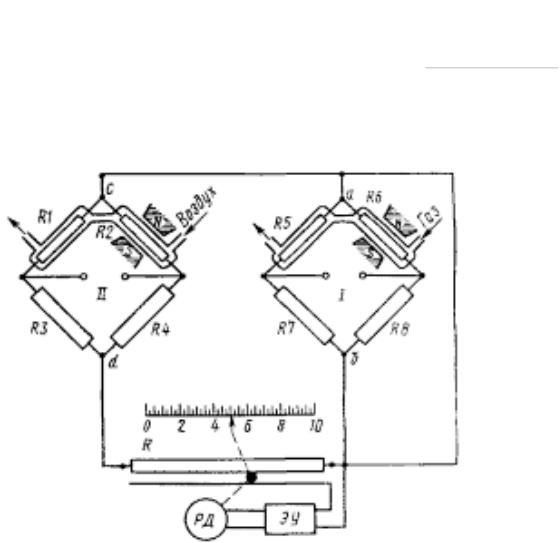

Изменение сопротивления фиксируется мостовой схемой

Измерение состава и свойств веществ Тепловые газоанализаторы

Магнитные газоанализаторы

Конструкция
