Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

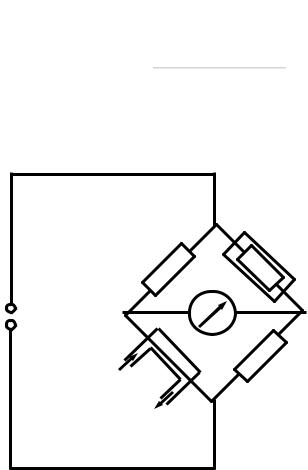

Конструкция

R1

R2



Принцип работы







U



Концентрация ↑→

R4

R3

Количество выделяемого тепла ↑→





Сопротивление R4 ↑→

Милливольтметр показывает разность напряжений пропорциональную

концентрации

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

531



Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

Конструкция

Катализатор: нагретая платиновая нить, помещенная в камеру, через которую

пропускают газовую смесь.

Концентрация ↑→

Количество выделяемого тепла ↑→ Сопротивление нити ↑→ Температура нити ↑

Газоанализатор

термохимический ГТХ-1М

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

532



Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

Определяемые газы:

оксид углерода

водород

кислород

аммиак

метан

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

533



Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

Основное применение:

сигнализация содержания горючих газов и паров (водород, углеводороды и др.) в воздухе

определение примесей водорода в кислороде при электролизе воды (диапазон измерения 0,02-2%)

определение примесей кислорода в водороде (0,01- 1%).

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

534



Измерение состава и свойств веществ Тепловые газоанализаторы

Термохимические газоанализаторы

Преимущества:

• высокая чувствительность

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

535
