мого процесса. Средние удельные нормы устанавливаются опытным путем и с течением времени пересматриваются.

По данному методу суммарный годовой расход воз-

духа, QÃ, м3/год, определяется по формуле:

ницу продукции (или на обслуживаемый процесс), м3;

AГ - годовой выпуск продукции в соответствующих

единицах (или же общее годовое число часов обслуживания процесса), год-1.

Отсюда средняя нагрузка в рабочую часть года, QÑÐ, м3/с, определяется по формуле:

мени потребления сжатого воздуха.

Метод укрупненных показателей является весьма неточным и может использоваться только для ориентировочных расчетов.

При выполнении проекта новой КС или реконструкции КС действующего предприятия среднюю и максимальную нагрузки на компрессорную станцию следует определять расчетным методом. Это метод используется, когда известны типы и количество пневмоприемников, которые можно разделить на два вида:

- пневмоинструменты – потребители с кратковременным режимом работы;

20

- пневмооборудование – потребители с длительным режимом работы.

По расчетному методу средняя расчетная нагрузка на компрессорную станцию, QÑÐ, м3/с, определяется по формуле:

где QСР.ИНСТР. - средний расход воздуха однотипной

группой пневмоинструментов, м3/с, определяемый по формуле:

QСР.ИНСТР. nИНСТР.qИНСТР.KСПР.

(6)

nИНСТР.qИНСТР.KЗАГРKОДНKИЗНKУТ ,

QСР.ОБОР. - средний расход воздуха однотипной группой пневмооборудования, м3/с, определяемый по формуле:

типных групп пневмоинструментов и пневмооборудования; qИНСТР и qОБОР - номинальные расходы воздуха, отне-

сенные к условиям всасывания компрессором, соответственно одним пневмоприемником и одной единицей пневмооборудования при непрерывной работе в единицу времени;

KСПР - коэффициент спроса, учитывающий загрузку

пневмоинструмента, одновременность работы группы однотипных пневмоинструментов, непроизводительные потери воздуха за счет износа пневмоинструментов, а также потери воздуха за счет утечек в соединениях трубопроводов, арматуры и в шлангах; коэффициент спроса может быть определен по

21

графикам (рис. 3); коэффициент спроса тем меньше, чем больше однотипных групп пневмоинструментов с кратковременным режимом работы подключено к пневмосети, питающейся от компрессорной станции;

KЗАГР - коэффициент загрузки показывает, какую часть

от максимальной возможной загрузки составляет данная загрузка приемника с длительным режимом работы. На небольших производствах KЗАГР 0,5 0,7;

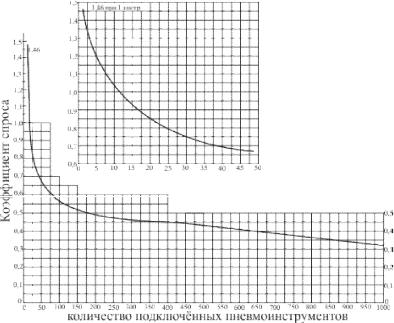

Рис. 3. График зависимости коэффициента спроса от количества пневмоинструментов

KОДН - коэффициент одновременности работы одно-

типных пневмоприемников показывает, какая часть всех уста-

22

новленных однотипных приемников находится в работе; коэффициент одновременности может быть принят по табл. 1;

KИЗН - коэффициент износа, учитывающий увеличение

паспортного удельного расхода воздуха пневмоинструментом вследствие его износа; допускается работа пневмоинструментов, имеющих KИЗН 1,1 1,15 и пневмооборудования,

имеющего KИЗН 1,5 1,8;

Таблица 1 Зависимость коэффициента одновременности от количества работающих пневмоинструментов,

подключенных к компрессорной установке

KУТ - коэффициент утечек, учитывающий потери воз-

духа в магистральных и внутрицеховых воздухопроводах, арматуре и у работающих пневмоприемников, а также при продувках сосудов; обычно KУТ 1,2 1,25;

KÈÑÏ - коэффициент использования пневмооборудова-

ния; определяется по формуле:

где t - время (в часах) за смену, в течение которой расходуется воздух пневмооборудованием;

T - продолжительность (в часах) одной смены. Коэффициент использования можно принимать соглас-

но табл. 2.

23

Коэффициенты использования в каждом отдельном случае могут быть различными, в зависимости от режима работы пневмоприемника и условий производства (индивидуальное, серийное или массовое).

Таблица 2 Значения коэффициентов использования пневмоприемников

Следует учитывать, что коэффициент использования KИСП и коэффициент одновременности KОДН это разные по-

нятия. Коэффициент использования показывает степень использования одного пневмоприемника в течение длительного отрезка времени, например не менее одного часа, а коэффициент одновременности показывает степень одновременного участия в расходе воздуха группы однотипных пневмо-
