Введение

Актуальность. В настоящее время в России в эксплуатируется от 3,5 до 4 тысяч нефтебаз. Большая часть из них проработала 20-30 лет и более. Естественный физический износ оборудования, устаревшая технология, состояние очистных сооружений и пожарной безопасности неминуемо ставит перед владельцами вопрос о проведении реконструкции. Необходимость модернизации связана не только с требованиями по соблюдению экологической и производственно-технологической безопасности, но и с эффективностью (конкурентоспособностью) и безопасностью ведения бизнеса. К этому можно добавить, что первичная учетная информация о движении нефтепродуктов на нефтебазах и терминалах, зачастую, формируется вручную, а так же вручную осуществляется большинство технологических операций по проведению измерений. Ручная система проведения измерений и учета нефтепродуктов напрямую зависит от «человеческого фактора» и создает предпосылки как для ошибок, так и для несанкционированного вмешательства в процесс составления и представления отчетной информации о товарообороте предприятия.

Погрешность измерений при сливе и наливе нефтепродуктов в развитых странах мира сегодня не превышает 0,25%, в то время как ручные измерения обеспечиваются с точностью теоретически 0,8%, а практически 1,5% и сильно зависят от человеческого фактора. Простая оценка годовых потерь нефтебазы только за счет точности измерения убедительно показывает экономическую необходимость и целесообразность автоматизации.

С 1998 года надзор за нефтебазами осуществляет Госгортехнадзор России. Большинство нефтебаз, на тот момент, да и сейчас не соответствует требованиям Госгортехнадзора. Однако нефтебазы не закрывают, поскольку заменить их нечем. Предприятия постоянно платят штрафы, с большим трудом получают лицензии на свою деятельность и являются объектами пристального внимания со стороны природоохранных органов.

По мере строительства новых нефтебаз, проведения реконструкций на существующих предприятиях и увеличения конкуренции на рынке распределения и перевалки нефтепродуктов, перед технически и технологически устаревшими предприятиями все острее встает вопрос сохранения конкурентоспособности.

Все сказанное выше убедительно показывает необходимость проведения реконструкции нефтебаз, включающей в себя такие важнейшие части, как автоматизация технологических процессов и внедрение системы товарного учета с применением электронного документооборота.

Помимо значительного упрощения и ускорения технологических операций по приему и отпуску нефтепродуктов, снижаются потери за счет точности измерений и оперативности и достоверности ведения товароучетных операций.

Только применение современных средств автоматизации позволяют руководителям предприятия организовать эффективное управление и своевременно получать достоверную информацию о его работе.

Цель дипломной работы ― автоматизация рабочего места товарного оператора нефтебазы на основе автоматической системы управления технологическим производством (АСУ ТП) на примере ОАО НК «РН-Ямал Нефтепродукт».

Задачи, требующие разработки:

-  Охарактеризовать средства/системы/технологии автоматизации в нефтегазовой промышленности;

-       Спроектировать АРМ;

-       Проанализировать повышение эффективности работы предприятия на основе систем автоматизации рабочего места оператора нефтебазы на примере ОАО НК «РН-Ямал Нефтепродукт».

Глава 1. Средства, системы, технологии автоматизации в нефтегазовой промышленности

.1 Эффективность производства

автоматизация рабочий оператор нефтебаза

1.1.1 Планирование производства

Наиболее интересная и перспективная на сегодняшний день область в сфере автоматизации нефтегазовой промышленности является, пожалуй, область автоматизации производственного процесса. В условиях жесткой конкурентной борьбы и быстроменяющейся рыночной ситуации ключевой областью деятельности требующего максимального пристального внимания становится эффективность производства. В данной статье пойдет речь о системах автоматизации направленные на повышение эффективности производства в нефтегазовой промышленности.

Как правило, под эффективностью производства подразумевается достижение оптимальности в показателях порой совершенно противоречащих друг другу - снижение себестоимости продукции, одновременно соблюдение все нормативов и сроков и непрерывное повышение качества. Именно для этих целей используются современные средства, системы и технологии автоматизации в нефтегазовой промышленности - так называемые системы автоматизации класса MES (Manufacturing Executing System).

Существует "стандартное" определение MES, как автоматизированной системы управления и оптимизации производственной деятельности, которая в режиме реального времени инициирует, отслеживает, оптимизирует и документирует производственные процессы от начала выполнения заказа до выпуска готовой продукции (определение MESA International). Не умаляя данное определение, позволим себе определить MES в нефтегазовой промышленности как информационную систему, поддерживающую выполнение всех функциональных задач по планированию, контролю, учету и анализу всего производственного процесса на всех его этапах и направленную на достижение максимального экономического эффекта от производственной деятельности нефтегазового предприятия.

За более чем 10-летнюю историю успешной реализации проектов создания систем эффективного управления производством нефтегазовых предприятий выработана концепция, заключающаяся в автоматизации конкретных бизнес-процессов контроля, управления и анализа производства. Список выделенных бизнес-процессов эффективного управления производством выглядит следующим образом:

·    Оперативно-диспетчерское управление

·              Производственный учет и согласование материальных балансов

·              Контроль качества

·              Учет и анализ производства и потребления теплоэнергетических ресурсов

·              Контроль состояния технологического оборудования

·              Планирование производства

·              Фактический анализ производственного процесса

Любой вид производственной деятельности начинается с составления планов. Для этих целей используются специализированные производственные модели. Планирование осуществляется в программном модуле I-OPP. В соответствии с объемным планом на месяц, ограничениями по свободным емкостям в резервуарных парках и текущим состоянием технологических установок рассчитывается суточный производственный план выработки компонентов и готовой продукции по каждой технологической установке (Рис.1). Модуль Оперативно-диспетчерского управления производством обеспечивает своевременную доставку информации о происходящих событиях и отклонениях от составленного оперативного плана. В результате все процессы, происходящие на производстве, становятся прозрачными.

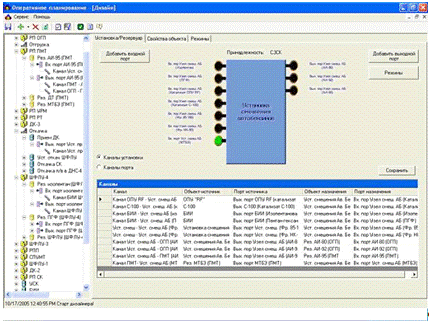

Рис. 1. Оперативное планирование производства

.1.2 Оперативно-диспетчерское управление

Автоматизация бизнес-процесса оперативно-диспетчерского управления обеспечивает выполнение следующих функций:

·    Мониторинг загрузки технологических мощностей, регистрация и оповещение об отклонениях технологического процесса от заданных режимов и нормативов

·              Расчет отклонения факта от производственного плана в реальном времени

·              Учет движения сырья, полуфабрикатов и готовой продукции по предприятию

·              Контроль остатков в резервуарных парках

·              Запись и контроль выполнения распоряжений диспетчера

·              Формирование производственной отчетности

Для реализации приведенных функций базовый модуль диспетчерского управления аккумулирует производственную информацию с низового уровня автоматизации в реальном масштабе времени и преобразует их в имеющие смысл производственные события. Специализированный модуль учета движения нефтепродуктов I-OMS обеспечивает динамический учёт направлений и потоков передачи сырья, полуфабрикатов и готовой продукции по предприятию, динамический учёт состояния резервуарных парков и предоставление сведений о незавершенном производстве.

Модуль контроля технологических режимов I-PDM реализует анализ всех зарегистрированных отклонений режимов от заданных и обеспечивает разделение отклонений на значимые и нет (Рис. 2). Определение значимости отклонений осуществляется по степени воздействия отклонений на ключевые показатели производства. Ключевые показатели производства определяются производственным отделом и во время эксплуатации системы могут быть изменены. К ключевым показателям производства относятся:

·    Коэффициенты отбора продуктов из сырья по установкам

·              Глубина переработки по предприятию, производствам, цехам

·              Отклонение выработки полуфабрикатов и готовой продукции от плана

·              Скорость изменения остатков сырья, полуфабрикатов и готовой продукции

·              Удельное потребление всех видов теплоэнергетических ресурсов

·              Отклонение качества выпускаемых полуфабрикатов и готовой продукции

·              Запас качества по готовой продукции

·              Величина безвозвратных потерь

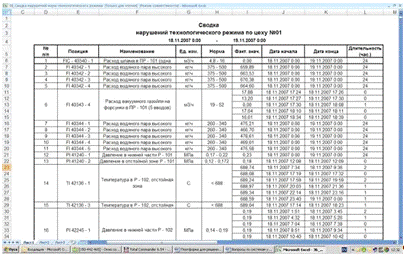

Рис. 2. Контроль нарушений технологических режимов

RS - специализированный сервер отчетов обеспечивает формирование производственной отчетности на основе созданных шаблонов. Все отчеты автоматически обновляются с настраиваемой дискретностью. Существующие шаблоны отчетов:

·    Режимные листы

·              Сводные отчеты о работе предприятия

·              Остатки на складах

·              Отклонение от плана по технологическим мощностям

·              Сводки по качеству

·              Любые специализированные отчеты произвольной формы

.1.3 Производственный учет и согласование материальных балансов

Реализация функциональности производственного учета заключается непрерывном отслеживании выполнения производственных планов, согласования поступающих данных и расчет материальных балансов, формирование отчетов план/факт, включающие автоматизированный анализ причин отклонений за смену, сутки, месяц. (Рис. 3).

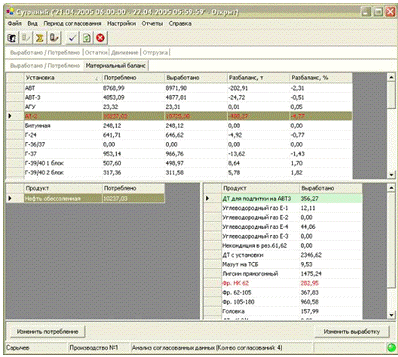

Рис. 3. Производственный учет и согласование материальных балансов

Помимо всего этого, выполняются следующие функции:

·    Расчет согласованных материальных балансов за сутки, декаду, месяц и т.д.

·              Расчет объемных и энергетических балансов

·              Определения фактических потерь

·              Обнаружение погрешностей измерения коммерческих приборов учета

·              Планирование оптимальной модернизации приборов учета

·              Обеспечения согласованным балансом соответствующие модули бизнес-системы

.1.4 Контроль качества

Качество готовой продукции наряду с себестоимостью является наиболее эффективным конкурентным преимуществом. Для целей непрерывного контроля и анализа качества используется модуль "Лабораторно-информационная система I-LDS" (Рис. 4.).

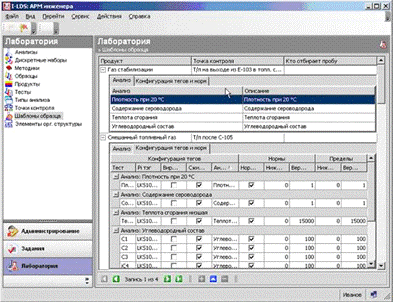

Рис. 4. Лабораторно-информационная система.

LDS обеспечивает:

·    Автоматизацию бизнес-процессов деятельности лабораторий в соответствии с требованиями:

o к компетенции испытательных лабораторий (ГОСТ Р ИСО/МЭК 17025-2000);

o     к точности (правильности и прецизионности) методов и результатов измерений (ГОСТ Р ИСО 5725-2002, ч. 1-6, включая МИ 2335-2003).

·    Создание единого источника достоверных и оперативных данных по контролю качества продукции, передаваемой на различные уровни управления предприятием, на основе автоматизированной базы данных.

·              Автоматизация управления данными лабораторного контроля:

o Сокращение временных затрат сотрудников лабораторий на определение и обработку результатов испытаний, снижение вероятности ошибок при проведении этих операций.

o     Ускорение процесса передачи данных лабораторного контроля пользователям различных уровней.

o     Снижение трудозатрат персонала лабораторий на ведение лабораторных журналов и формирование внутренних отчетов, а так же исключение за счет этого вероятности искажения информации при переносе ее из документа в документ.

o     Снижение трудозатрат персонала лабораторий на формирование периодических отчетных документов, содержащих данные по качеству, и исключение дублирующих отчетных форм.

·    Повышение надежности хранения данных по контролю качества и оперативности доступа к ним, минимизация неэффективного бумажно-курьерского и телефонного обмена информацией между подразделениями предприятия.

·              Обеспечение данными о качестве других подсистем, включая АСУТП и АСУП.

Учет и анализ производства и потребления теплоэнергетических ресурсов В настоящие время стоимость теплоэнергетических ресурсов в структуре себестоимости готовой продукции занимает все большую часть - именно поэтому автоматизация бизнес-процессов учета и анализа производства и потребления теплоэнергетических ресурсов несет огромный экономический эффект. Модуль I-EMS реализует следующие функции:

·    Интеграция разнородных и территориально распределенных источников информации о потреблении теплоэнергетических ресурсов.

·              Ручной ввод информации по потреблению теплоэнергетических ресурсов (планиметрирование).

·              Мониторинг производства и потребления энергоресурсов в режиме реального времени.

·              Учет потребления теплоэнергетических ресурсов по видам и технологическим объектам.

·              Расчет согласованного суточного и месячного баланса по видам теплоэнергетических ресурсов.

·              Планирование потребление теплоэнергетических ресурсов.

·              Ведение нормативно- справочной информации.

·              Автоматизированное формирование отчетов.

·              Представление оперативных и достоверных данных в бизнес систему.

Задача контроля состояния основного технологического оборудования включает в себя выполнения следующих функций:

·    Учет наработки оборудования (моточасы) компрессоров, насосов, колон и др.

·              Учет причин простоя оборудования

·              Анализ предаварийных состояний оборудования по косвенным признакам

·              Передача исходных данных для расчета плана ремонтов модули бизнес системы Решение этой задачи помогает приблизиться к проведению ремонтов и технического обслуживания оборудования "по состоянию", что также приносит ощутимый экономический эффект.
