Дипломная (вкр): Управление ограничениями проекта в строительной отрасли

Сводный календарный план (график) в ПОС определяет очередность возведения объектов, т.е. сроки начала и окончания каждого объекта, продолжительность подготовительного периода и всего строительства в целом. Для подготовительного периода, как правило, составляется отдельный календарный график. Существующие нормы (СНиП 12-01-2004 взамен СНиП 3.01.01-85) предусматривают составление в ПОС календарных планов в денежной форме, т.е. в тыс. руб. с распределением по кварталам или годам (для подготовительного периода - по месяцам).

На стадии разработки сводного календарного плана решаются вопросы разделения строительства на очереди, пусковые комплексы, технологические узлы. Календарный план подписывается главным инженером проекта и заказчиком (как согласовывающей инстанцией).

Объектный календарный график в ППР определяет очередность и сроки выполнения каждого вида работ на конкретном объекте с начала его возведения до сдачи в эксплуатацию.

Обычно такой план имеет разбивку по месяцам или дням в зависимости от величины и сложности объекта. Объектный календарный план (график) разрабатывается составителем ППР, т.е. генподрядчиком или привлеченной для этого специализированной проектной организацией.

Рабочие календарные графики обычно составляются производственно-техническим отделом строительной организации, реже линейным персоналом в период производства СМР. Такие графики разрабатываются не неделю, месяц, несколько месяцев. Наибольшее применение имеют не дельно-суточные графики. Рабочие календарные графики - это элемент оперативного планирования, которое должно вестись постоянно в течение всего периода строительства.

Цель рабочих графиков с одной стороны - детализация объектного календарного плана и с другой - своевременная реакция на всевозможные изменения обстановки на стройке.

Рабочие графики - наиболее распространенный вид календарного планирования. Как правило, они составляются очень быстро и зачастую имеют упрощенную форму, т.е., как показывает практика, не всегда должным образом оптимизируются.

Тем не менее они обычно лучше других учитывают фактическую обстановку на стройке, так как составляются лицами, непосредственно участвующими в этой стройке. Это особенно относится к учету погодных условий, особенностей взаимодействия субподрядчиков, реализации различных рационализаторских предложений, т.е. факторов плохо поддающихся заблаговременному учету.

Часовые (минутные) графики в технологических картах и картах трудовых процессов составляются разработчиками этих карт. Такие графики обычно тщательно продуманы, оптимизированы, но они ориентированы лишь на типичные (наиболее вероятные) условия работы. В конкретных ситуациях они могут требовать существенной корректировки.

1.      Планирование ресурсов

Работы проекта для своего выполнения требуют разнообразных ресурсов. На данном шаге определяется перечень и количество ресурсов, требуемых для выполнения работ проекта.

После определения перечня ресурсов строят матрицу распределения ресурсов по работам проекта, изображенную на рисунке 5.

Рисунок 5-Матрица распределения ресурсов

При планировании вводят два основных типа ресурсов: возобновляемые и невозобновляемые. К типу возобновляемых относят ресурсы, которые в ходе работы сохраняют свою натурально-вещественную форму и по мере высвобождения могут использоваться в других работах. Если возобновляемые ресурсы простаивают, то их недоиспользованная способность к функционированию в данный отрезок времени не компенсируется в будущем. Примерами ресурсов данного типа являются люди, машины, механизмы, станки и т.п. К типу невозобновляемых относят ресурсы, которые не могут повторно использоваться. Но в случае если они не были использованные в данный отрезок времени, то их недоиспользованная способность к функционированию компенсируется их использованием в будущем. Примерами ресурсов данного типа являются топливо, финансовые ресурсы и т.п. После построения матрицы распределения ресурсов по работам строится профиль доступности ресурсов, который показан на рисунке 6. При помощи профиля доступности ресурсов, показывают наличие ресурсов в каждый момент времени реализации проекта. Таким образом, разработанный профиль доступности ресурсов задает ограничения, которые приводят к дальнейшей оптимизации идеального календарного план-графика проекта.

Рисунок 6-Схема доступности ресурсов

Процедуру дальнейшей оптимизации называют выравниванием ресурсов и при ее реализации используют следующие варианты:

§   разнесение параллельных задач (приводит к увеличению времени проекта);

§   увеличение длительности задач (приводит к увеличению времени проекта);

§   разрыв задач (приводит к увеличению времени проекта);

§   назначение дополнительных ресурсов и / или изменение их профиля (приводит к увеличению стоимости проекта);

§   смешанный подход (приводит к увеличению времени и стоимости проекта).

Во всех вариантах выравнивания происходит либо увеличение времени, либо увеличение стоимости проекта. В общем случае существует соотношение неопределенностей между основными показателями проекта: временем, стоимостью и качеством. При улучшении одного параметра, всегда ухудшаются два других. Основной задачей менеджера при оптимизации плана проекта является поиск оптимального баланса между тремя показателями. После оптимизации идеального календарного план-графика проекта с учетом ограничений на ресурсы разрабатывается реальный план проекта.

. Оценка затрат. Разработка бюджета проекта

На данном этапе на основе разработанного реального календарного план-графика и разработанной матрицы распределения ресурсов рассчитывается стоимость проекта и анализируется его обеспеченность финансовыми средствами. При этом должны быть найдены источники, позволяющие обеспечить финансирование всего комплекса работ, необходимого для достижения заданных целей. В результате должны быть спланированы и рассчитаны по времени и объему денежные потоки в соответствии с планируемым объемом работ.

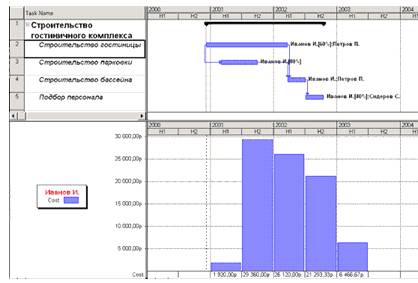

Результатом данного этапа является разработанный бюджет проекта и соответствующая стоимостная гистограмма - рисунок 7.

Рисунок 7-Стоимосная гистограмма

В случае если проект имеет доходы, разрабатывается бюджет доходов и расходов.

Для больших проектов, в особенности финансируемых за счет внешних источников, необходимо разработать бюджет движения денежных средств - БДДС.

На основе анализа финансовых бюджетов БДР и БДДС может быть произведена корректировка календарного план-графика, в том числе произведен отказ от реализации проекта.

2. АНАЛИЗ УПРАВЛЕНИЯ ОГРАНИЧЕНИЯМИ ПРОЕКТА В СТРОИТЕЛЬНОЙ ОРГАНИЗАЦИИ

.1 Особенности проектной деятельности строительных организаций

Проект организации строительства (ПОС) - это документация, в которой укрупнено решаются вопросы рациональной организации строительства всего комплекса объектов данной строительной площадки.

Проект производства работ (ППР) - документация, в которой детально прорабатываются вопросы рациональной технологии и организации строительства конкретного объекта данной строительной площадки.

На основе ПОС составляется множество ППР, конкретизирующих решений ПОС для отдельных объектов. Например, ПОС может охватывать строительство крупной гидромелиоративной системы со всеми ее объектами - магистральными, распределительными каналами, головным и прочими сооружениями - насосными станциями, дюкерами, акведуками, мостами через каналы и т.д. ППР же будет рассматривать только какой-либо объект этой системы, например, насосную станцию, акведук и т.д. В промышленном строительстве ПОС может охватывать весь завод или какую-либо его крупную установку, а ППРы будут составляться по каждому объекту такой установки.

Иногда при больших объемах работ ППРы составляются не на объект, а на какой-либо вид работ, например, на земляные работы, на монтаж сборных железобетонных конструкций, на кровельные работы и т.д.

ПОС разрабатывает обычно генеральный проектировщик или по его заданию какая-либо другая (субподрядная) проектная организация. При двухстадийном проектировании ПОС разрабатывается на первой стадии "Проект" (Рисунок 8). ППР разрабатывает обычно генеральный подрядчик или привлекаемая им специализированная организация (Рисунок 9). В любом случае ППР утверждает руководитель генподрядной организации. При двухстадийном проектировании ППР составляется на стадии "Рабочая документация" (по времени это обычно совпадает с организационной подготовкой строительства). Состав ПОС и ППР регламентируется нормами СНиП 3.01.01-85.

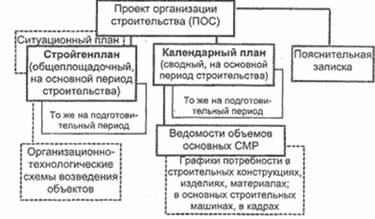

Рисунок 8-Схема организации строительства

При одностадийном проектировании составляется сокращенный проект организации и производства работ

Проведение СМР без утвержденных ПОС и ППР российскими нормами запрещается, а все отклонения от ПОС и ППР должны согласовываться с организациями, разработавшими и утвердившими их.

Главными частями ПОС и ППР являются стройгенплан и календарный план, на основе которых составляются всевозможные ведомости, графики потребления различных ресурсов. Стройгенплан, "общеплощадочный" или "объектный", представляет часть соответственно ПОС или ППР, в которой решаются вопросы рационального размещения на всей стройплощадке или отдельном объекте грузоподъемных механизмов, мест складирования материалов, временных дорог и других объектов строительного хозяйства. Как отмечалось, в ПОС эти вопросы рассматриваются укрупнено для всего комплекса объектов площадки, в ППР - подробно, только для одного объекта.

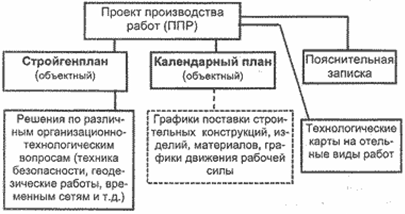

Рисунок 9-Схема производства работ

Для крупных строек, особенно гидротехнических и гидромелиоративных, в ПОС может составляться также "ситуационный план", охватывающий большую территорию, окружающую стройку, измеряемую десятками, а иногда сотнями км". На нем показываются объекты, имеющие отношение к стройке.

Календарный план (график) представляет часть ПОС или ППР, в которой решаются вопросы рациональной последовательности и продолжительности работ (термины "календарный график" и "календарный план" в строительной практике чаще всего употребляются как синонимы).

Как и стройгенплан, календарный план в ПОС ("сводный") охватывает укрупнено (как правило, в денежном выражении - в тыс. рублей) весь комплекс объектов площадки; в ППР - подробно (в физических объемах), но только для одного объекта, для которого ППР составляется.

На основе календарного плана в ПОС составляется ведомость объемов СМР с разбивкой по объектам и периодам строительства. При необходимости составляются и другие ведомости (графики постановки) для конструкций, изделий, материалов, для строительных машин, для рабочих кадров по основным специальностям.

В ППР эти вопросы прорабатываются более подробно применительно к конкретному объекту, в частности, составляется график движения рабочей силы, показывающий, сколько человек должны работать на объекте каждый месяц (неделю, день). В зависимости от специфики и сложности строительства содержание ГТОС и ППР может изменяться.

Например, в ПОС гидротехнических и водохозяйственных объектов должно содержаться решение ряда дополнительных вопросов, связанных со способами пропуска расходов воды, льда в реке в строительные периоды ("строительные расходы"), пропуска судов, если река судоходна, прохода рыбы и т.д. Должны быть разработаны схемы пропуска расходов в реке, способы преграждения и отвода русла реки в строительный период. В календарном и плане должны указываться сроки пропуска этих расходов в отдельные этапы строительного периода, сроки перекрытия русла, сроки заполнения водохранилища. На стройгенпланах должны указываться сооружения и устройство для обеспечения пропуска указанных строительных расходов, разбивка очередности работ по возведению узла или комплекса гидротехнических сооружений, очередность ввода в эксплуатацию оросительных площадей.

В ПОС противооползневых и противообвальных защитных сооружений необходимо решить вопросы, связанные с учетом специфической природной обстановки района строительства. Это включает, например, прогноз активности и интенсивности оползневых и обвальных процессов на период строительства и разработку мероприятий по обеспечению устойчивости склонов и откосов на этот период. В календарном плане строительства, должна учитываться необходимость окончания или временного прекращения земляных работ до наступления дождливых периодов года. На стройгенплане места отвалов и складирования грунта необходимо размещать так, чтобы они не попадали в оползневую зону. Должны приводиться решения по организации водоотвода, водопонижения и специальным способам закрепления грунтов, если таковые применяются.

В ПОС противоселевых защитных сооружений вопросы учета специфических природных условий строительства занимают еще большее место. Это решения по пропуску (в необходимых случаях) паводков и селевых потоков через недостроенные сооружения с обеспечением их сохранности. Это могут быть решения по сезонности выполнения некоторых видов работ в зависимости от местных условий. В календарном плане должны приводиться указания о сроках возможного образования селевого потока по прогнозам материалов изысканий. ПОС таких сооружений должен охватывает вопросы размещения пунктов службы наблюдения за образованием селевых потоков и обеспечения их надежной связью с диспетчерским пунктом строительства. Должны быть тщательно проработаны вопросы размещения в безопасной зоне объектов производственной базы, жилого поселка и подъездных путей, а также возможных путей эвакуации людей и строительной техники. ПОС должен содержать требования к режиму производства работ в селеопасный период.

Повышенная роль чисто природных факторов характерна для строительства практически всех объектов природообустройства.

Для сложных объектов, где впервые применяются новые технологии производства, уникальное оборудование или новые строительные конструкции в ПОС также возникают дополнительные вопросы. Например, должны быть установлены очередность и сроки научных исследований, связанных с таким строительством. В основном это натурные эксперименты, режимные наблюдения, подготовка различных рекомендательных документов. Должны указываться особенности геодезического и другого инструментального контроля возведения конструкций. Рекомендуется в этих случаях составлять укрупненный сетевой график или линейный график, прорабатывать вопросы связи и оперативно-диспетчерского управления строительством. ограничение строительный календарный план

Важным элементом ПОС и ППР является пояснительная записка. В ней дается характеристика условий и сложностей строительства, указываются мероприятия по охране труда, по защите окружающей среды, обосновываются размеры складских площадей, число и размеры вспомогательных временных сооружений и помещений, расчеты сетей временных инженерных коммуникаций, выбор машин и механизмов, т.е. обоснование всех решений, принятых в графической части. В пояснительной записке приводятся технико-экономические показатели строительства (в ПОС - по всему комплексу объектов, в ППР - одному конкретному объекту).
